E04
Toshiba — Résidentiel Haori/Shorai

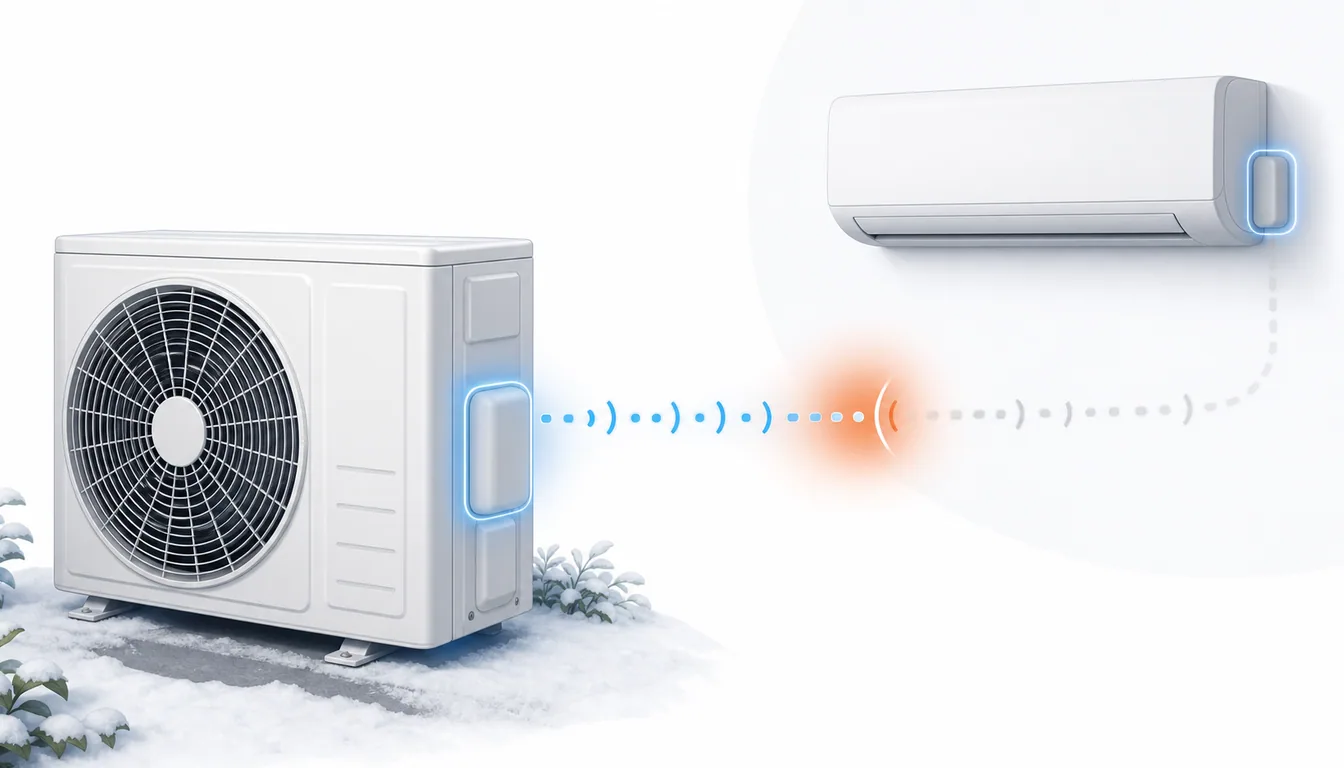

Code erreur Toshiba E04 — Communication UE vers UI

Gravité 4/5 — Élevé — pro requis 18% résolus sans pro
Gravité
4/5

Informations rapides

Difficulté
Pro requis
Coût estimé
150€ – 400€
Disponibilité
24h/7j
Délai moyen
< 30 min
Spécialité
Climatisation
Saison
Été
01 86 76 00 00

Perte de communication de l'unité extérieure vers l'intérieure. Similaire à 01-04 mais spécifiquement initiée côté UE.

Hub marque

Tous les codes Toshiba

Parcourir toutes les pages maîtres de la marque.

Hub gamme

Résidentiel Haori/Shorai

Explorer les autres codes de cette gamme.
←

Code précédent

E03

Compresseur — surchauffe

Code suivant

E06

Courant module de puissance

→

Symptômes associés

  • • Arrêt du système
  • • UE tourne mais UI inactive
  • • Voyant erreur sur l'UE
5
codes diagnostiqués
18%
résolus sans pro
24h/7j
disponibilité
< 30 min
délai moyen
💡

Le saviez-vous ?

Sur Toshiba Haori et Shorai, un code E04 n'est pas toujours une panne de câble ou de carte au sens strict. Si le groupe extérieur se met brièvement en sécurité haute pression ou thermique compresseur, l'unité intérieure ne reçoit plus le signal de retour et affiche elle aussi un défaut de communication. C'est pour cela qu'un bon diagnostic E04 doit toujours croiser l'électrique et le frigorifique.

Aussi connu sous : E04E 04E-04E.0404code E04erreur E04défaut E04

Numéros d'urgence

ViteMaClim — Dépannage climatisation 01 86 76 00 00 Urgence européenne 112 SAV Toshiba France 04 51 59 01 01

Quand appeler un professionnel

Si le reset ne fonctionne pas, la carte de l'UE doit être diagnostiquée par un technicien.

Panne sur votre climatisation ? Nos techniciens interviennent rapidement.

Demander un devis gratuit

Ou appelez le 01 86 76 00 00

Modèles concernés

RAS-10PKVSG-ERAS-13PKVSG-E

Causes possibles

5%
Mauvais câblage ou bornes desserrées entre l'unité intérieure et l'unité extérieure Très fréquent

Sur Toshiba Haori et Shorai, le code E04 apparaît très souvent quand la liaison série entre UI et UE est mal raccordée ou instable. Une borne desserrée, une inversion de conducteurs, un câble blessé dans la goulotte ou un faux contact sur connecteur suffit à interrompre le signal de retour. La carte intérieure envoie alors l'ordre de fonctionnement mais ne reçoit pas la réponse correcte du groupe extérieur. Le défaut peut être permanent ou n'apparaître qu'à chaud, après vibration ou après un redémarrage.

4%
Carte électronique de l'unité intérieure qui n'émet plus correctement le signal série Fréquent

La carte de l'unité intérieure pilote le démarrage et la communication vers le groupe extérieur. Si son alimentation basse tension, son étage de communication ou un composant de pilotage dérive, le signal envoyé devient absent, faible ou erratique. Dans ce cas, l'installation semble alimentée normalement mais l'échange de données ne se fait plus correctement. Le code E04 est alors détecté côté unité intérieure, parfois juste après la mise sous tension.

3%
Carte de commande ou carte inverter de l'unité extérieure sans signal de retour Fréquent

Le groupe extérieur peut être alimenté mais ne plus renvoyer sa trame de réponse à l'unité intérieure. Cela arrive lors d'une défaillance de la carte de commande, d'une carte inverter perturbée, d'un connecteur CN oxydé ou d'une piste électronique fragilisée par l'humidité. Le système tente parfois de démarrer puis se met en défaut après quelques secondes ou quelques minutes. Sur le terrain, c'est une cause classique d'E04 sur les Toshiba résidentiels quand le câblage a déjà été vérifié.

2%
Alimentation instable, microcoupures ou parasites électriques sur la ligne Modéré

Une chute de tension, un neutre instable, un circuit partagé avec un appareil puissant ou des parasites réseau peuvent casser le dialogue série entre UE et UI. La carte extérieure peut se réinitialiser brièvement pendant que l'unité intérieure reste active, ce qui suffit à générer un E04. Ce scénario est typique quand le défaut apparaît de manière aléatoire, après orage, après travaux électriques ou au moment du démarrage du compresseur. Le défaut disparaît parfois après une coupure secteur, puis revient sans prévenir.

1%
Protection compresseur ou surpression qui coupe la réponse du groupe extérieur Modéré

Sur les gammes RAS Toshiba, un E04 peut aussi masquer un arrêt de protection côté groupe extérieur. Si une sécurité compresseur, une surchauffe, une haute pression ou un problème de charge frigorifique coupe l'électronique de puissance, le signal de retour vers l'unité intérieure disparaît. L'utilisateur lit un défaut de communication alors que la cause de fond est thermodynamique ou liée à une protection matérielle. Cette piste devient sérieuse quand l'installation fonctionne quelques minutes avant de s'arrêter en E04.

Guide de résolution pas à pas

1
Vérifier les câbles Facile
Inspectez les câbles de liaison, surtout côté unité extérieure.
2
Redémarrer via disjoncteur Facile
Coupez le courant 10 minutes puis remettez.
⚠️ Cette étape nécessite une intervention professionnelle.

Prévention & entretien

Faire contrôler et resserrer les borniers une fois par an

Les défauts E04 naissent souvent d'un serrage qui a pris du jeu avec les cycles thermiques et les vibrations. Un simple contrôle de continuité et de serrage limite fortement les pertes de communication entre UE et UI.

Stabiliser l'alimentation électrique de la climatisation

Une ligne dédiée, une protection correcte et l'absence de neutre flottant réduisent les microcoupures qui perturbent la liaison série. C'est particulièrement utile sur les Toshiba sensibles aux chutes de tension au démarrage compresseur.

Nettoyer régulièrement l'unité extérieure

Un échangeur colmaté ou une ventilation extérieure gênée fait monter les contraintes thermiques sur le groupe. Cela peut déclencher une protection puis provoquer un E04 secondaire par perte de réponse de l'unité extérieure.

Éviter toute modification de câblage sans repérage précis

Après travaux, déplacement d'unité ou passage de goulotte, une inversion ou un câble pincé est vite arrivé. Un repérage clair des conducteurs et un contrôle de polarité préviennent beaucoup de codes E04.

Protéger les connecteurs extérieurs de l'humidité et de l'oxydation

L'humidité, le sel en zone littorale et les condensats peuvent dégrader les connecteurs de communication. Une inspection visuelle et un nettoyage adapté évitent les défauts intermittents difficiles à reproduire.

Programmer un entretien CVC annuel par un professionnel

Le code E04 peut cacher une protection compresseur, une charge frigorifique incorrecte ou une carte qui dérive à chaud. Un entretien professionnel permet de traiter la cause de fond avant la panne complète.

Calendrier d'entretien

Mar

Contrôle de remise en service avant la saison chaude

Nettoyer les filtres, vérifier les borniers de liaison UI/UE et effectuer un démarrage test en froid. C'est le meilleur moment pour repérer une communication instable avant les fortes sollicitations de l'été.

Mai

Nettoyage de l'échangeur et inspection du groupe extérieur

Dépoussiérer l'unité intérieure, dégager l'unité extérieure, contrôler l'absence d'oxydation et de traces d'échauffement sur les connexions. Un échangeur encrassé ou un connecteur humide augmente le risque de défaut E04 par mise en sécurité ou perte de signal.

Jui

Surveillance en charge pendant la période de forte utilisation

Vérifier la stabilité du fonctionnement sous forte chaleur, l'absence d'arrêts intempestifs et la tenue de la tension d'alimentation. Les E04 intermittents apparaissent souvent en été quand le compresseur et l'électronique sont les plus sollicités.

Oct

Préparation du mode chauffage

Tester la bascule en chauffage, écouter les démarrages compresseur et contrôler l'état général des câbles et du bornier extérieur. Un E04 en hiver est souvent aggravé par une protection compresseur ou une alimentation insuffisamment stable.

Déc

Sécurisation hivernale et contrôle des protections

S'assurer que l'unité extérieure reste ventilée, non obstruée par feuilles, givre ou projections d'eau. En période froide, une mauvaise évacuation d'air ou une sécurité qui déclenche à chaud peut interrompre la communication et faire remonter E04.

Informations constructeur

TO

Toshiba

Constructeur certifié

Horaires SAV
Lun-Ven 08h30-12h00 / 14h00-17h30
Garantie
3 ans pièces, 5 ans compresseur sous conditions d'entretien
Adresse
Rue Aimé Cotton, Parc Technoland, 2 allée Toscane, 69800 Saint-Priest, France
Site SAV
toshiba-confort.fr

Pièces détachées concernées

Carte électronique principale unité intérieure Toshiba Haori/Shorai

350€ – 650€

Carte de puissance / inverter unité extérieure Toshiba résidentielle

420€ – 900€

Faisceau de communication unité intérieure / unité extérieure Toshiba

35€ – 120€

Câble d'interconnexion U-1000 R2V 4G1,5 mm²

3€ – 100€

Thermostat de sécurité compresseur (klixon) Toshiba

45€ – 180€

Prix indicatifs pièces seules, hors main d'œuvre. Vérifiez la référence exacte avec un technicien.

Coût de réparation estimé

Pièces + main d'œuvre, hors déplacement. France métropolitaine.

150€ – 400€

Besoin d'un professionnel ?

Devis gratuit sous 24h — Techniciens certifiés RGE partout en France.

Demander un devis gratuit

Ou appelez directement : 01 86 76 00 00

Ce que disent nos clients

"Mon Haori affichait E04 presque à chaque relance en mode froid. Le frigoriste a trouvé un bornier extérieur légèrement desserré et une cosse noircie sur la liaison entre les deux unités. Après reprise des serrages et essai en charge, le défaut a disparu. J'étais parti pour changer une carte alors que le problème venait simplement de la communication UE vers UI."

C

Claire M.

Lyon

"Sur mon Shorai, l'erreur E04 arrivait surtout après 10 à 15 minutes de fonctionnement. Le technicien a d'abord contrôlé la tension puis a découvert que la carte extérieure coupait son retour quand elle chauffait. La réparation a nécessité le remplacement de la carte de puissance. Depuis, plus aucun défaut même en chauffage."

J

Julien P.

Nantes

"Je voyais E04 apparaître puis disparaître après avoir coupé le disjoncteur. En réalité, le câble d'interconnexion avait été pincé dans la goulotte lors d'un ancien passage de câbles. Le signal était intermittent et la clim Toshiba Haori devenait imprévisible. Le remplacement du câble a réglé le problème définitivement."

S

Sonia R.

Toulouse

Questions fréquentes

Que signifie exactement le code erreur E04 sur une climatisation Toshiba Haori ou Shorai ? +
Le code erreur E04 sur une climatisation Toshiba Haori ou Shorai signale une anomalie du circuit de communication entre l'unité intérieure et le groupe extérieur, défaut détecté côté unité intérieure. En pratique, la carte intérieure envoie un ordre de démarrage, mais elle ne reçoit pas correctement le signal de retour de l'unité extérieure. Sur les gammes résidentielles RAS Toshiba, cela peut venir d'un mauvais câblage de liaison, d'un bornier desserré, d'une carte électronique intérieure ou extérieure défaillante, ou encore d'une protection compresseur qui coupe la réponse du groupe. C'est donc un code de communication, mais pas toujours une panne purement informatique ou purement électronique. Le point important, pour un propriétaire de Toshiba Haori ou Shorai, est que l'erreur E04 doit toujours être rapprochée de l'état du groupe extérieur et de l'alimentation électrique de l'installation. Si le défaut apparaît juste après la mise sous tension, on pense d'abord à la liaison et aux cartes. S'il apparaît après quelques minutes de fonctionnement, une coupure de protection ou une instabilité de tension devient plus probable. Le constructeur publie une fiche dédiée au code E04 sur https://toshiba-confort.fr/code_defaut/e04/, ce qui confirme bien que le défaut est détecté côté unité intérieure.
Peut-on continuer à utiliser une climatisation Toshiba avec un code E04 affiché ? +
Dans la majorité des cas, non, il ne faut pas continuer à insister sur une climatisation Toshiba Haori ou Shorai qui affiche E04. Ce code est lié à une perte de communication UE vers UI avec un niveau de gravité élevé, et les redémarrages répétés peuvent aggraver la panne si la cause réelle est une carte électronique, un connecteur échauffé ou une protection compresseur. Beaucoup d'utilisateurs tentent plusieurs remises sous tension parce que la machine repart parfois quelques minutes, mais ce comportement intermittent n'est pas rassurant. Il signifie souvent que le dialogue série revient puis disparaît, ce qui peut annoncer une panne plus nette de la carte extérieure ou un problème d'alimentation. La bonne pratique consiste à couper l'alimentation au disjoncteur pendant quelques minutes, à vérifier uniquement les éléments accessibles sans démontage sous tension, puis à relancer une seule fois. Si le code E04 revient immédiatement ou après quelques minutes, il faut arrêter la machine et demander un diagnostic. Continuer à forcer le fonctionnement n'a aucun intérêt en SEO dépannage comme en pratique terrain, car cela ne répare pas la communication et peut compliquer l'intervention suivante.
Quelles vérifications peut-on faire soi-même avant d'appeler un professionnel pour un E04 Toshiba ? +
Avant d'appeler un professionnel pour un code erreur E04 Toshiba Haori ou Shorai, il existe quelques contrôles simples et sûrs que l'on peut faire sans ouvrir les cartes ni toucher au circuit frigorifique. Première étape, couper l'alimentation au disjoncteur, attendre cinq à dix minutes, puis remettre sous tension pour voir si le défaut revient immédiatement. Deuxième étape, regarder si le problème est apparu après un orage, une coupure EDF, des travaux électriques, un déplacement de meuble ou un choc sur la goulotte de liaison. Troisième étape, vérifier visuellement l'état apparent du câble entre unité intérieure et unité extérieure, sans démonter les parties sous tension ni débrancher quoi que ce soit. Quatrième étape, nettoyer les filtres de l'unité intérieure et s'assurer que l'unité extérieure n'est pas obstruée par feuilles, poussières ou sacs plastiques. Enfin, notez si l'E04 apparaît dès le démarrage ou seulement après 10 à 40 minutes, car cette chronologie aide énormément le dépanneur. En revanche, il ne faut pas démonter les cartes, manipuler les borniers sous tension ni intervenir sur le fluide frigorigène sans qualification.
Le code E04 Toshiba indique-t-il forcément une carte électronique HS ? +
Non, un code E04 Toshiba ne signifie pas automatiquement qu'une carte électronique est hors service, même si cette hypothèse reste fréquente. Sur une climatisation Haori ou Shorai, E04 veut dire que l'unité intérieure ne reçoit pas le retour de communication attendu. Cela peut être dû à une carte intérieure qui n'émet plus correctement, mais aussi à une carte extérieure qui ne répond plus, à un câble d'interconnexion mal serré, à un connecteur oxydé, à une chute de tension ou à une protection matérielle qui ouvre côté groupe. C'est précisément ce qui rend l'erreur E04 piégeuse pour le particulier. Une vraie carte HS donne souvent un défaut récurrent, rapide et reproductible, alors qu'un faux contact ou une instabilité réseau produit plutôt des symptômes variables selon la température, le mode de fonctionnement ou l'heure de la journée. De même, si l'installation démarre puis s'arrête en E04 après quelques minutes, il faut aussi envisager une mise en sécurité extérieure plutôt qu'une carte intérieure morte d'emblée. En clair, remplacer une carte sans diagnostic sérieux expose à un coût élevé sans certitude de résultat.
Une panne E04 peut-elle venir du groupe extérieur plutôt que de l'unité intérieure ? +
Oui, très souvent même. Sur une climatisation Toshiba Haori ou Shorai, le code E04 est détecté par l'unité intérieure, mais l'origine réelle peut se trouver dans le groupe extérieur. C'est un point essentiel à comprendre pour éviter les erreurs de diagnostic. L'unité intérieure se contente de constater qu'elle n'obtient pas le signal de retour normal. Si la carte de commande extérieure, la carte inverter, un connecteur, l'alimentation du groupe ou une sécurité compresseur coupe cette réponse, la machine affichera quand même E04 côté intérieur. C'est pour cela qu'un technicien sérieux ne s'arrête jamais au seul afficheur mural. Il va vérifier la qualité du signal, la stabilité de tension, l'état des cartes, les connecteurs, puis la raison pour laquelle l'unité extérieure cesse éventuellement de répondre. Cette logique explique aussi pourquoi certains E04 apparaissent seulement en chauffage ou après plusieurs minutes de fonctionnement, quand le compresseur est réellement sollicité. Pour un propriétaire, retenir que E04 ne désigne pas automatiquement l'unité intérieure permet déjà d'éviter un mauvais remplacement de pièce.
Combien coûte en France la réparation d'un code erreur E04 sur une Toshiba Haori ou Shorai ? +
Le coût d'une réparation de code erreur E04 Toshiba Haori ou Shorai en France dépend surtout de la cause réelle. Si le problème vient d'un bornier desserré, d'un câble d'interconnexion repris ou d'un connecteur nettoyé, la facture reste souvent limitée au déplacement, au diagnostic et à une petite remise en état. Dans ce cas, on voit fréquemment des montants autour de 120 à 250 euros selon la région et la complexité d'accès. En revanche, si le défaut E04 vient d'une carte électronique intérieure ou d'une carte de puissance extérieure, le budget grimpe vite avec la pièce, la main-d'œuvre et les essais de remise en service. Une intervention complète peut alors dépasser 450 à 900 euros, parfois plus sur un groupe extérieur. Il faut aussi vérifier si l'installation entre encore dans la garantie Toshiba France, annoncée à 3 ans sur les pièces et 5 ans sur le compresseur sous conditions d'entretien. Les informations constructeur sont consultables sur https://toshiba-confort.fr/garantie-et-entretien/. Avant toute commande de pièce, le plus rentable reste donc un vrai diagnostic E04, car changer une carte à l'aveugle coûte souvent plus cher qu'une recherche de panne méthodique.
Comment éviter le retour du code erreur E04 sur une climatisation Toshiba résidentielle ? +
Pour éviter le retour du code erreur E04 sur une climatisation Toshiba résidentielle, il faut raisonner en prévention électrique et en prévention frigorifique. Côté électrique, le plus important est de conserver une alimentation stable, une ligne propre, des serrages corrects et des câbles non contraints. Un contrôle annuel des borniers UI/UE et de l'état des connecteurs réduit énormément le risque de perte de communication. Côté groupe extérieur, il faut maintenir l'échangeur propre, laisser un bon dégagement d'air et éviter que l'unité soit exposée durablement à l'eau stagnante, aux feuilles ou au sel sans entretien. Sur les Haori et Shorai, un E04 peut aussi apparaître secondairement lorsqu'une protection compresseur coupe la réponse de l'unité extérieure. Il ne suffit donc pas de surveiller le câble, il faut aussi surveiller les conditions de fonctionnement réelles du groupe. Enfin, après toute intervention, travaux de peinture, déplacement de goulotte ou coupure électrique importante, un essai complet en froid puis en chauffage permet de détecter une anomalie avant qu'elle ne devienne une panne complète. Cette discipline évite beaucoup de retours SAV sur le même défaut.
Quand faut-il appeler en urgence le SAV Toshiba ou un frigoriste pour un E04 ? +
Il faut appeler rapidement le SAV Toshiba ou un frigoriste qualifié si le code E04 revient immédiatement après remise sous tension, si le disjoncteur saute, si vous sentez une odeur d'échauffement, si le groupe extérieur ne répond plus du tout ou si la machine se coupe systématiquement au bout de quelques minutes. L'urgence est encore plus nette en période de froid si la climatisation sert de chauffage principal, notamment avec des enfants, des personnes âgées ou un logement mal isolé. Il faut également accélérer l'appel si l'E04 apparaît après un orage, après une coupure secteur marquée ou après des travaux ayant pu toucher la liaison entre les unités. En revanche, même en urgence, il ne faut pas démonter les cartes ni intervenir sur le circuit frigorifique soi-même. Pour la France, le contact constructeur utile est le 04 51 59 01 01, avec un point d'entrée SAV via https://toshiba-confort.fr. Préparez avant l'appel la référence de votre Haori ou Shorai, la date d'apparition du défaut, les conditions météo, le mode utilisé et le moment exact où E04 s'affiche. Ce sont ces informations qui font gagner du temps sur un dépannage réel.
