0403
Mitsubishi Electric — Mr Slim

Code erreur Mitsubishi Electric 0403 — Communication série

Gravité 3/5 — Moyen — pièce simple 18% résolus sans pro
Gravité
3/5

Informations rapides

Difficulté
Modérée
Coût estimé
150€ – 400€
Disponibilité
24h/7j
Délai moyen
< 30 min
Spécialité
Climatisation
Saison
Été
01 86 76 00 00

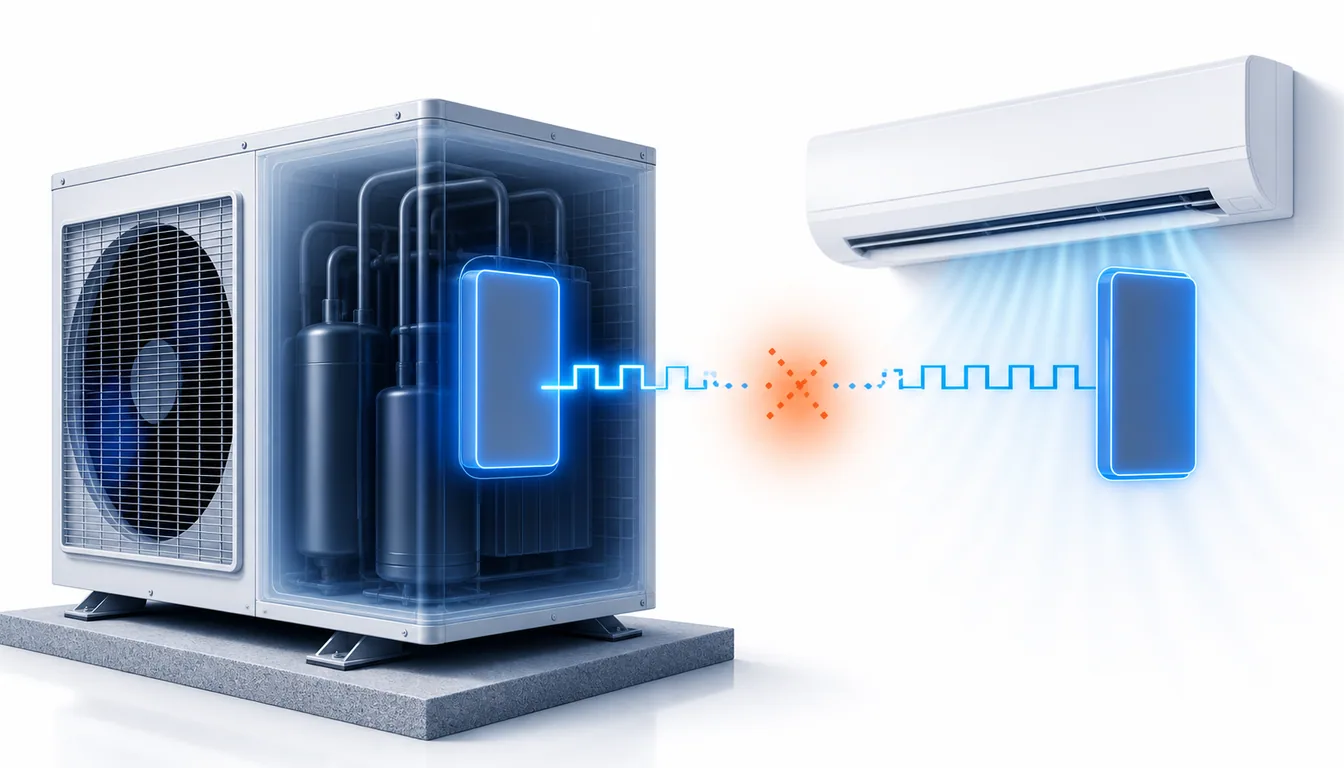

Perte de communication série entre l'unité intérieure et extérieure. Câbles de liaison endommagés, desserrés ou parasités par des interférences électromagnétiques.

Hub marque

Tous les codes Mitsubishi Electric

Parcourir toutes les pages maîtres de la marque.

Hub gamme

Mr Slim

Explorer les autres codes de cette gamme.

Code suivant

1102

Compresseur — température de refoulement

→

Symptômes associés

  • • Arrêt du système sans raison apparente
  • • Voyant clignotant sur l'unité intérieure
  • • Fonctionnement intermittent
60
codes diagnostiqués
18%
résolus sans pro
24h/7j
disponibilité
< 30 min
délai moyen
💡

Le saviez-vous ?

Sur plusieurs documentations Mitsubishi Electric, le code 0403 peut être affiné par un suffixe comme 01, 05 ou 06. Ce détail aide à cibler plus vite la zone en cause, par exemple le dialogue avec l'inverter ou la carte ventilateur, et évite souvent de remplacer toutes les cartes en bloc.

Aussi connu sous : 040304 0304-03code 0403EdEd 04030403-010403-05

Numéros d'urgence

ViteMaClim — Dépannage climatisation 01 86 76 00 00 Urgence européenne 112 SAV Mitsubishi Electric France 09 70 72 78 50

Quand appeler un professionnel

Si l'erreur persiste après vérification des câbles et redémarrage, les cartes de communication peuvent être défaillantes et nécessitent un diagnostic professionnel.

Panne sur votre climatisation ? Nos techniciens interviennent rapidement.

Demander un devis gratuit

Ou appelez le 01 86 76 00 00

Modèles concernés

MSZ-AP25VGMSZ-AP35VGMSZ-AP50VGMSZ-LN25VG

Causes possibles

5%
Faux-contact sur le faisceau de communication CN2/CN4 Très fréquent

C'est la cause la plus courante du code 0403 sur une climatisation Mitsubishi Electric Mr Slim. Le dialogue série entre la carte de contrôle et la carte puissance se coupe dès qu'une broche est desserrée, oxydée ou légèrement chauffée. Le défaut peut apparaître après des cycles chaud-froid, des vibrations du groupe extérieur ou une intervention de maintenance mal refermée. Au début, la panne est souvent intermittente puis finit par devenir permanente.

4%
Alimentation instable de la carte puissance ou filtrage secteur fatigué Fréquent

Une tension d'alimentation instable peut interrompre la communication série sans qu'aucune carte ne soit totalement hors service. Un condensateur affaibli, un filtre antiparasite vieillissant, un fusible de carte fragilisé ou une micro-coupure réseau suffisent parfois à provoquer le défaut. Le compresseur ne démarre alors pas correctement ou le code revient juste après remise sous tension. Ce scénario est fréquent après orage, sous-voltage local ou installation électrique vieillissante.

3%
Carte électronique de contrôle de l'unité extérieure défaillante Fréquent

La carte principale peut perdre sa capacité à échanger avec les autres sous-ensembles alors que les organes frigorifiques sont encore sains. Des soudures fissurées, une piste charbonnée, une corrosion diffuse ou un composant logique en dérive provoquent typiquement ce comportement. Le code 0403 devient alors récurrent même après nettoyage des connecteurs et coupure prolongée. Sur une machine âgée, c'est une hypothèse sérieuse.

2%
Carte inverter compresseur en défaut de dialogue Modéré

Sur plusieurs plateformes Mr Slim, la carte inverter du compresseur participe directement au bus de communication interne. Si elle se met en sécurité, si son alimentation auxiliaire chute ou si sa partie communication est défaillante, la carte de contrôle remonte un 0403. On observe souvent un arrêt brutal, aucun démarrage compresseur et parfois des traces de chauffe dans le coffret extérieur. La panne exige alors un diagnostic électrique précis avant remplacement.

1%
Carte ventilateur ou carte M-NET perturbant le bus série Rare

Selon le modèle exact, le défaut 0403 peut aussi venir de la carte ventilateur ou d'une carte de communication annexe de l'unité extérieure. Une carte partiellement en court-circuit, humide ou polluée perturbe le bus et fait tomber toute la chaîne d'échange. Le ventilateur peut rester immobile, démarrer par à-coups ou s'arrêter après quelques secondes. Cette cause est moins fréquente mais reste classique sur les groupes exposés aux intempéries.

Guide de résolution pas à pas

1
Inspecter les câbles de liaison Facile
Vérifiez visuellement les câbles entre les deux unités, recherchez des traces d'usure ou de rongeurs.
2
Resserrer les bornes
Si accessible, vérifiez que les bornes de connexion sont bien serrées sur les deux unités.
3
Redémarrer via le disjoncteur Facile
Coupez l'alimentation 10 minutes puis remettez le courant.

Prévention & entretien

Faire contrôler les connecteurs avant l'été

Un simple desserrage sur le bus série peut suffire à déclencher le 0403 en pleine charge. Un resserrage préventif et un contrôle visuel annuel évitent beaucoup de pannes intermittentes.

Protéger l'unité extérieure de l'humidité stagnante

L'humidité dans le coffret favorise l'oxydation des broches et des pistes. Vérifier les capots, presse-étoupes et écoulements réduit fortement les défauts de communication.

Surveiller la qualité de l'alimentation électrique

Les micro-coupures et surtensions fatiguent les cartes et les alimentations auxiliaires. Une installation propre et une protection adaptée prolongent la vie de l'électronique.

Nettoyer régulièrement le groupe extérieur

La poussière, les feuilles et le gras élèvent les températures internes et accélèrent le vieillissement des cartes. Un groupe propre subit moins de contraintes thermiques et vibratoires.

Éviter les redémarrages brutaux répétés

Rallumer plusieurs fois une machine en défaut peut aggraver un composant déjà fragilisé. Mieux vaut couper, observer le code et faire diagnostiquer proprement si le 0403 revient.

Conserver l'historique des codes défaut

Noter la date, le mode chaud ou froid et les conditions météo aide énormément au diagnostic. Un 0403 présent uniquement après pluie, canicule ou coupure secteur oriente plus vite la recherche.

Calendrier d'entretien

Mar

Contrôle de sortie d'hiver

Vérifier l'état visuel du groupe extérieur, le serrage des borniers, les connecteurs CN2/CN4 et toute trace d'oxydation ou de condensation dans le coffret électrique.

Mai

Nettoyage et resserrage pré-saison

Nettoyer échangeur, ventilateur, coffret et filtres, puis contrôler la tension d'alimentation et le maintien mécanique des cartes avant les fortes sollicitations d'été.

Jui

Surveillance en charge estivale

Observer les démarrages compresseur, les bruits anormaux, les micro-coupures et toute apparition fugace d'un code Ed ou 0403 pendant les longues phases de froid.

Oct

Inspection avant chauffage

Retirer feuilles et poussières, vérifier les passages de câbles, l'étanchéité des presse-étoupes et l'absence de jeu sur les connecteurs avant la saison de chauffe.

Déc

Prévention humidité et surtensions

Contrôler la protection électrique, l'absence d'eau dans le coffret et la bonne fixation des capots pour limiter les défauts de communication liés au froid humide.

Informations constructeur

MI

Mitsubishi Electric

Constructeur certifié

Horaires SAV
Lun-Jeu 8h30-17h30, Ven 8h30-16h45
Garantie
Base fabricant 3 ans pièces et 5 ans compresseur via installateur; jusqu'à 5 ans pièces et 5 ans compresseur en réseau Home Partenaire
Adresse
Mitsubishi Electric Europe B.V. - Succursale France, Division Chauffage et Climatisation, 25 boulevard des Bouvets, 92741 Nanterre Cedex
Site SAV
confort.mitsubishielectric.fr

Pièces détachées concernées

Faisceau de communication CN2/CN4 unité extérieure

18€ – 55€

Carte électronique de contrôle unité extérieure Mr Slim

220€ – 480€

Carte inverter compresseur unité extérieure

380€ – 950€

Carte ventilateur unité extérieure

170€ – 420€

Module d'alimentation carte puissance unité extérieure

90€ – 260€

Prix indicatifs pièces seules, hors main d'œuvre. Vérifiez la référence exacte avec un technicien.

Coût de réparation estimé

Pièces + main d'œuvre, hors déplacement. France métropolitaine.

150€ – 400€

Besoin d'un professionnel ?

Devis gratuit sous 24h — Techniciens certifiés RGE partout en France.

Demander un devis gratuit

Ou appelez directement : 01 86 76 00 00

Ce que disent nos clients

"Le code 0403 revenait surtout au petit matin, quand l'air était très humide. Le technicien a trouvé un faux-contact sur le connecteur entre la carte de contrôle et la carte puissance du groupe extérieur. Après reprise du faisceau et nettoyage des broches, notre Mitsubishi Electric Mr Slim fonctionne de nouveau sans coupure."

N

Nadia P.

Lyon

"Chez nous la clim se coupait après deux ou trois minutes en froid et affichait Ed sur la commande filaire. Le diagnostic a montré une alimentation instable de la carte inverter et un composant de filtrage fatigué. La réparation a coûté bien moins cher qu'un remplacement complet du groupe."

B

Bruno C.

Nantes

"On pensait à une fuite de gaz, mais le frigoriste a expliqué que le code 0403 visait plutôt la communication série interne. Il a contrôlé les cartes, les tensions et les connecteurs du coffret extérieur avant de remplacer la carte principale. Depuis, plus aucun arrêt intempestif même en pleine chaleur."

S

Samira E.

Lille

Questions fréquentes

Que signifie exactement le code erreur 0403 sur une climatisation Mitsubishi Electric Mr Slim ? +
Le code erreur 0403 Mitsubishi Electric Mr Slim correspond à un défaut de communication série interne, en général localisé dans l'unité extérieure. Concrètement, la carte de contrôle n'échange plus correctement avec la carte puissance ou inverter et, selon l'architecture du modèle, avec la carte ventilateur ou une carte de communication annexe. Quand ce dialogue se coupe, la machine se met en sécurité pour éviter un démarrage incohérent du compresseur, des ventilateurs ou des organes de puissance. L'utilisateur constate souvent un arrêt net, un redémarrage impossible, ou l'affichage Ed ou 0403 sur une commande filaire de maintenance. Ce défaut ne veut pas dire automatiquement qu'une carte est définitivement hors service, car un faux-contact, une broche oxydée, une alimentation auxiliaire instable ou de l'humidité dans le coffret peuvent produire exactement le même symptôme. En pratique, c'est une panne de gravité intermédiaire: elle immobilise souvent l'appareil, mais elle se diagnostique de façon rationnelle sans toucher au circuit frigorifique dans un premier temps. Pour les informations constructeur actuelles, les pages utiles sont https://confort.mitsubishielectric.fr/services/SAV, https://confort.mitsubishielectric.fr/services/SAV/garanties-climatisations-et-pac et https://confort.mitsubishielectric.fr/professionnel/services/service-technique. Des manuels de service Mr Slim relayés en ligne détaillent aussi le contrôle des lignes de communication, par exemple https://www.manualslib.com/manual/3886958/Mitsubishi-Electric-Mr-Slim-Puhz-Zrp125yka.html et https://www.manualslib.com/manual/3567758/Mitsubishi-Electric-Mr-Slim-Puz-M100vka2.html?page=39.
Quelles sont les causes les plus fréquentes du code 0403 Mitsubishi Electric Mr Slim ? +
Les causes les plus fréquentes du code erreur 0403 Mitsubishi Electric Mr Slim se situent presque toujours dans l'unité extérieure et rarement dans la partie frigorifique pure. La première famille de causes concerne le câblage et les connecteurs de communication: faisceau CN2 ou CN4 fatigué, cosse légèrement desserrée, broche noircie, gaine blessée par vibration ou oxydation liée à l'humidité. La deuxième famille concerne l'alimentation des cartes, car une tension instable, un filtre secteur vieillissant, un fusible de carte fragilisé ou un condensateur qui dérive peuvent interrompre la liaison série sans que la carte soit totalement détruite. Viennent ensuite les cartes elles-mêmes: carte de contrôle, carte inverter compresseur et, selon le châssis, carte ventilateur ou carte M-NET. Dans la pratique, le défaut apparaît souvent après canicule, orage, coupure réseau ou forte humidité, parce que ces situations aggravent des faiblesses déjà présentes. Le bon raisonnement de dépannage n'est donc pas de remplacer immédiatement la carte la plus chère. Il faut d'abord valider l'alimentation, la continuité du faisceau, l'état des connecteurs, l'absence de traces de chauffe et la stabilité de la tension avant d'engager une commande de pièce.
Peut-on réinitialiser soi-même une clim Mitsubishi Electric Mr Slim quand le code 0403 apparaît ? +
Oui, il existe une remise à zéro simple que l'utilisateur peut tenter, mais elle doit rester prudente et ne remplace pas un vrai diagnostic si le code 0403 revient. La méthode raisonnable consiste à arrêter la climatisation depuis la commande, couper l'alimentation au disjoncteur dédié, attendre au minimum cinq à dix minutes pour laisser les alimentations électroniques se décharger, puis remettre sous tension et redemander un cycle normal. Si le défaut était lié à une micro-coupure, à une perturbation logicielle ponctuelle ou à une mauvaise séquence de démarrage, la machine peut repartir. En revanche, si le code erreur 0403 Mitsubishi Electric Mr Slim réapparaît immédiatement, ou dès que le compresseur essaye de démarrer, il faut considérer qu'il existe un problème matériel sur le bus de communication interne. Dans ce cas, ouvrir le coffret extérieur sans compétence électrique est une mauvaise idée, car il y a des tensions dangereuses et des composants de puissance sensibles. L'utilisateur peut simplement noter le moment exact du défaut, le mode chaud ou froid utilisé, la météo, et l'éventuelle présence d'une coupure secteur. Ces informations feront gagner un temps précieux au frigoriste ou à l'électricien CVC lors du diagnostic.
Comment un technicien diagnostique-t-il correctement un défaut 0403 sur une unité extérieure Mr Slim ? +
Un technicien sérieux commence par confirmer que le code 0403 est bien le défaut actif et non un code ancien encore mémorisé dans l'historique. Ensuite, il coupe l'alimentation, ouvre le coffret de l'unité extérieure et réalise un contrôle visuel complet: traces de chauffe, broches oxydées, carte noircie, humidité, poussière conductrice, vis desserrées, faisceau pincé ou frotté. Il vérifie ensuite la qualité de l'alimentation secteur et des alimentations auxiliaires des cartes, car une chute de tension peut suffire à interrompre la communication série. Sur de nombreux Mr Slim, il contrôle aussi la continuité et l'état des liaisons CN2 et CN4 entre carte de contrôle et carte puissance, puis observe les voyants de diagnostic présents sur certaines platines. Si le modèle donne un détail de code de type 0403-01, 0403-05 ou 0403-06, ce sous-code permet de cibler plus vite la zone inverter ou ventilateur. Le professionnel peut enfin isoler la pièce fautive par substitution raisonnée, jamais au hasard. Cette méthode évite le remplacement inutile d'une carte chère alors qu'un simple connecteur, un faisceau ou une alimentation auxiliaire en était la vraie cause.
Faut-il remplacer une carte électronique complète ou un simple faisceau peut-il suffire à corriger le code 0403 ? +
Un simple faisceau ou une reprise de connectique peut suffire, et c'est même une situation assez courante lorsque le code 0403 Mitsubishi Electric Mr Slim est intermittent. Si la panne apparaît surtout après pluie, par forte humidité, ou lors de vibrations du groupe extérieur, le diagnostic s'oriente souvent vers un problème de connexion plutôt que vers une carte totalement détruite. Un faisceau légèrement coupé dans sa gaine, une cosse qui chauffe, un verrou de connecteur mal enclenché ou une broche oxydée créent une résistance parasite qui suffit à perturber la communication série. En revanche, si le défaut est immédiat après remise sous tension, permanent, et accompagné de traces de chauffe, d'odeur électronique ou d'alimentations de carte anormales, la probabilité d'une carte de contrôle, d'une carte inverter ou d'une carte ventilateur défaillante devient plus forte. La bonne pratique consiste donc à traiter d'abord le moins coûteux et le plus mesurable: continuité, nettoyage, resserrage, test d'alimentation, inspection des broches. Ce n'est qu'après ces contrôles que le remplacement de carte devient légitime et économiquement défendable.
Le code erreur 0403 est-il dangereux pour le compresseur, l'installation électrique ou la sécurité du logement ? +
Le code 0403 n'est pas, à lui seul, le signe d'une fuite de fluide frigorigène ou d'un danger immédiat comparable à un incendie électrique avéré, mais il ne doit jamais être banalisé. Ce défaut signifie que l'électronique de l'unité extérieure ne dialogue plus correctement entre ses organes principaux. Par sécurité, la machine se bloque souvent avant le fonctionnement normal, ce qui protège partiellement le compresseur et le ventilateur. Le vrai risque vient surtout des tentatives répétées de redémarrage sur une électronique déjà instable: cela peut aggraver l'échauffement d'un connecteur, fatiguer une carte puissance ou provoquer des déclenchements disjoncteur. Tant qu'il n'y a ni fumée, ni odeur de brûlé, ni échauffement anormal du coffret, on n'est pas dans une urgence absolue de type incendie. En revanche, si le code 0403 s'accompagne d'une odeur forte, d'un bruit anormal, de flash dans le coffret ou d'un disjoncteur qui tombe, il faut couper immédiatement l'alimentation et demander une intervention. Pour l'utilisateur, la bonne attitude est simple: ne pas forcer les redémarrages, conserver le code affiché, et faire contrôler l'unité extérieure avant d'insister en chaud ou en froid.
Quel budget faut-il prévoir en France pour réparer un code 0403 Mitsubishi Electric Mr Slim ? +
Le budget dépend énormément de la vraie cause, et c'est précisément pour cela qu'un diagnostic méthodique est plus rentable qu'un remplacement à l'aveugle. En France, un déplacement avec diagnostic électrique sur une climatisation Mitsubishi Electric Mr Slim se situe souvent entre 90 et 180 euros selon la région, l'urgence et l'accessibilité du groupe extérieur. Si le problème vient d'un faisceau de communication ou d'un connecteur à reprendre, la facture totale peut rester modérée, souvent entre 140 et 280 euros avec main-d'oeuvre. Une carte de contrôle d'unité extérieure fait monter la réparation vers 350 à 700 euros posée, tandis qu'une carte inverter compresseur peut faire grimper le devis entre 650 et 1500 euros selon la référence, la disponibilité et le temps de main-d'oeuvre. Une carte ventilateur se situe généralement entre ces deux niveaux. Il faut aussi penser à la garantie: Mitsubishi Electric précise que la garantie commerciale passe par l'installateur, avec une base de 3 ans pièces et 5 ans compresseur côté installateur, et des extensions possibles en réseau Home Partenaire si les conditions sont remplies. C'est donc le moment de ressortir la facture d'installation, la date de mise en service et les preuves d'entretien annuel.
Comment éviter que le code 0403 revienne après réparation sur une clim Mitsubishi Electric Mr Slim ? +
Pour éviter le retour du code erreur 0403 Mitsubishi Electric Mr Slim, il faut traiter la cause racine et pas seulement effacer le défaut. Après réparation, la première priorité est de sécuriser le coffret extérieur: connecteurs propres et bien verrouillés, faisceaux maintenus pour qu'ils ne vibrent pas, capots parfaitement refermés, presse-étoupes étanches et absence d'humidité résiduelle. La deuxième priorité concerne l'alimentation électrique. Si la machine a connu des micro-coupures, un réseau instable ou des surtensions, il faut faire vérifier le circuit dédié, le serrage au tableau et la pertinence d'une protection adaptée. Ensuite vient l'entretien: nettoyage régulier de l'unité extérieure, contrôle annuel des cartes et des borniers, retrait des feuilles et poussières qui augmentent la température interne du coffret. Il est aussi utile de conserver l'historique des défauts, car un 0403 qui revient seulement après pluie, canicule ou coupure secteur donne un indice décisif. Enfin, lorsqu'une carte a été remplacée, un essai prolongé en mode froid puis en mode chaud reste indispensable. Une réparation n'est vraiment validée que si l'appareil tient plusieurs cycles complets sans perte de communication.
