Code erreur Daikin UF — Configuration système / câblage-tuyauterie
Informations rapides
- Difficulté
- Facile
- Coût estimé
- 150€ – 600€
- Disponibilité
- 24/7
- Délai moyen
- < 45 min
- Spécialité
- Climatisation
- Saison
- Été

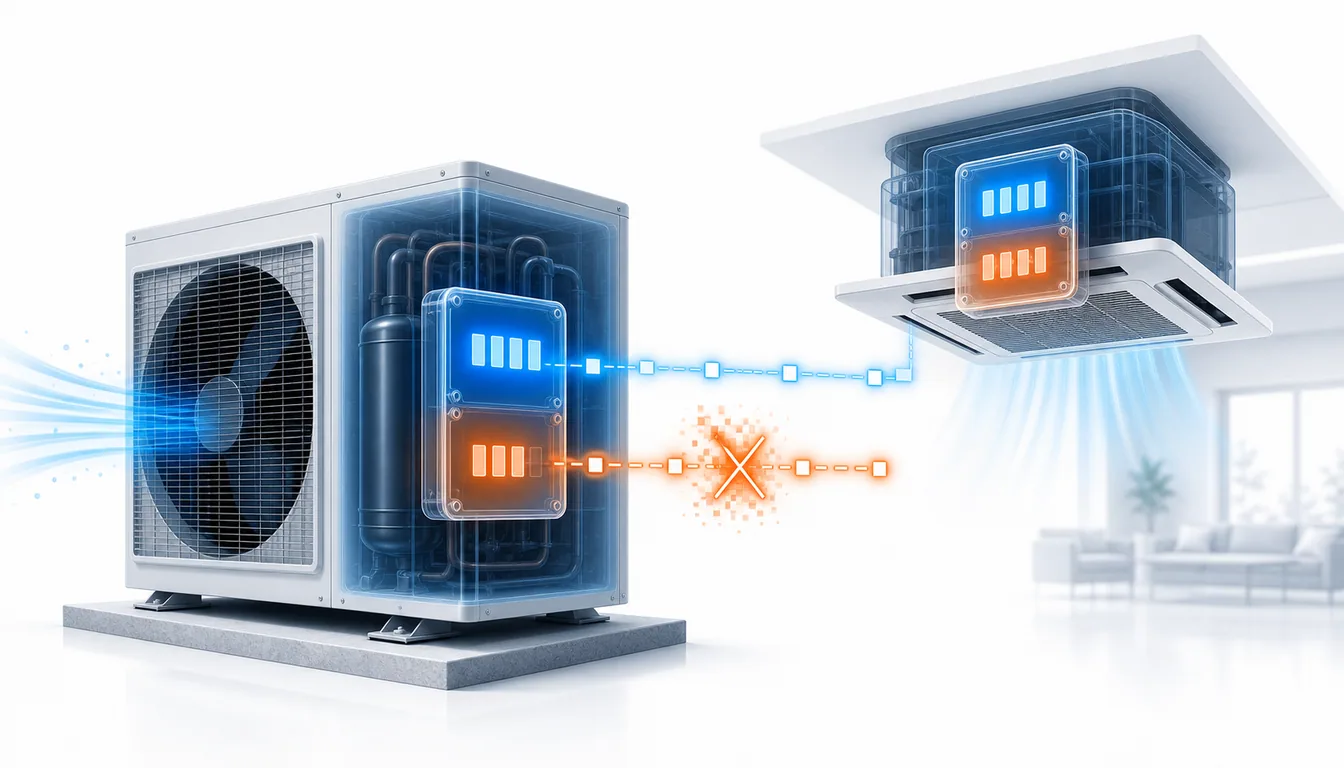

Le code UF signale une incompatibilité ou un mauvais appairage entre les unités intérieures et l'unité extérieure du système Daikin VRV. Le contrôleur détecte que les adresses des unités intérieures ne correspondent pas à la configuration enregistrée, que le câblage de communication est défectueux, ou que les modèles connectés sont incompatibles entre eux. Ce code apparaît fréquemment lors de la mise en service initiale ou après le remplacement d'une unité.
Symptômes associés
- • Le code UF s'affiche sur le contrôleur centralisé sans identification d'une unité spécifique
- • Certaines unités intérieures ne sont pas reconnues par le système
- • Le système démarre partiellement — certaines unités fonctionnent et d'autres non
- • Le contrôleur affiche un nombre d'unités différent de celui réellement installé
Le saviez-vous ?
Un système Daikin VRV IV peut gérer jusqu'à 64 unités intérieures connectées à un seul groupe extérieur, via un bus de communication pouvant atteindre 1 000 m de longueur totale. Chaque unité communique avec le contrôleur toutes les 500 ms pour échanger des données de fonctionnement : température ambiante, consigne, mode, défaut. La bande passante du bus est suffisante pour 64 unités, mais au-delà, les temps de réponse augmentent. C'est pourquoi chaque unité doit avoir une adresse unique — un conflit d'adresse bloquerait la communication et déclencherait le code UF.
Numéros d'urgence
Quand appeler un professionnel
Contactez un installateur agréé Daikin si le code UF persiste après vérification du câblage et des adresses. La configuration d'un système VRV multi-zones est complexe et nécessite le logiciel Daikin Service Checker. Un mauvais appairage peut provenir d'une incompatibilité de génération (mélanger des unités VRV III avec un groupe extérieur VRV IV, par exemple) ou d'une erreur dans la configuration des branches de tuyauterie (collecteurs, dérivations).
Panne sur votre climatisation ? Nos techniciens interviennent rapidement.
Demander un devis gratuitOu appelez le 01 86 76 00 00
Modèles concernés
Causes possibles
5% Conflit d'adresse entre unités intérieures Très fréquent
Deux ou plusieurs unités intérieures partagent la même adresse sur le bus de communication. Cela provoque des collisions de données que le contrôleur interprète comme une incompatibilité. Ce problème survient souvent lors de l'ajout d'une unité ou du remplacement d'une unité dont l'adresse a été mal configurée. La vérification des adresses DIP switch résout rapidement le problème.
4% Câble de communication défectueux ou débranché Fréquent
Le câble de communication bus F1/F2 est coupé, écrasé ou débranché au niveau d'une unité intérieure ou d'une boîte de dérivation. La ou les unités situées en aval de la coupure ne communiquent plus avec le contrôleur. Le problème survient souvent après des travaux de rénovation dans les faux plafonds.
3% Unité intérieure remplacée sans reconfiguration Modéré
Une unité intérieure a été remplacée sans que la procédure d'appairage ne soit réalisée. La nouvelle unité a un identifiant différent de celui enregistré dans le contrôleur. Le système refuse de la reconnaître jusqu'à ce qu'un technicien lance la procédure d'auto-détection ou l'enregistre manuellement.
2% Incompatibilité de génération entre unités Modéré
Des unités intérieures d'une génération ancienne (VRV II, VRV III) sont connectées à un groupe extérieur de génération récente (VRV IV, VRV V). Les protocoles de communication ont évolué et certaines fonctions ne sont plus compatibles. La solution est soit la mise à jour du firmware (si disponible), soit le remplacement des unités incompatibles.
1% Configuration logicielle non synchronisée avec l'installation physique Rare
La configuration des branches, collecteurs et dérivateurs enregistrée dans le contrôleur ne correspond plus à l'architecture physique réelle de l'installation. Cela survient après des modifications de l'installation (ajout/suppression d'unités, modification de tuyauteries) sans mise à jour logicielle. Une reconfiguration complète via le Daikin Service Checker est nécessaire.
Guide de résolution pas à pas
Prévention & entretien
Documenter toute modification de l'installation
Chaque ajout, remplacement ou déplacement d'unité intérieure doit être accompagné d'une mise à jour de la configuration logicielle et d'une procédure d'appairage. Exigez que le technicien vous fournisse le rapport de configuration mis à jour après chaque intervention.
Protéger les câbles de communication lors des travaux
Les câbles de communication du bus VRV passent souvent dans les faux plafonds à côté des tuyauteries. Lors de travaux de rénovation, identifiez ces câbles (généralement blindés, étiquetés « VRV » ou « F1/F2 ») et protégez-les contre les coupures accidentelles.
Vérifier la compatibilité avant remplacement
Avant de remplacer une unité intérieure, consultez le guide de compatibilité Daikin ou le support technique pour confirmer que la nouvelle unité est compatible avec votre groupe extérieur et la génération de votre système VRV. Cela évite les mauvaises surprises et les codes UF.
Archiver régulièrement la configuration du système
Demandez à votre technicien d'exporter et d'archiver la configuration complète du système VRV (adresses, paramètres, modèles) lors de chaque visite annuelle. En cas de panne de la carte de contrôle, cette sauvegarde permet une reconfiguration rapide sans reprendre toute l'installation.
Calendrier d'entretien
Vérification de la communication bus
Lors de la maintenance annuelle, vérifiez que toutes les unités intérieures sont correctement reconnues par le contrôleur. Le nombre d'unités détectées doit correspondre au nombre réellement installé. Toute différence indique un problème de communication ou de configuration.
Inspection du câblage de communication
Vérifiez l'état et le serrage des connexions du bus de communication dans les boîtes de dérivation et au bornier de chaque unité intérieure. Remplacez tout câble présentant des traces de dégradation (gaine abîmée, fil dénudé).
Mise à jour des données d'installation
Si des modifications ont été apportées à l'installation (ajout, remplacement ou déplacement d'unités), vérifiez que la configuration logicielle a été mise à jour en conséquence. Demandez au technicien d'exporter et d'archiver la configuration actuelle.
Rappel avant travaux de rénovation
Si des travaux sont prévus dans le bâtiment (faux plafonds, cloisons, peinture), identifiez et protégez les câbles de communication du système VRV. Fournissez un plan de cheminement aux entreprises intervenantes pour éviter les coupures accidentelles.
Bilan annuel et archivage de la configuration
Archivez la configuration complète du système VRV (adresses, modèles, branches, paramètres) en utilisant le logiciel Daikin Service Checker. Cette sauvegarde est précieuse en cas de panne de la carte de contrôle ou de reconfiguration majeure.
Informations constructeur
Daikin
Constructeur certifié
- Horaires SAV
- Lun-Ven 8h30-18h (non-stop)
- Garantie
- 3-5 ans pièces et main d'œuvre (extensible 10 ans compresseur)
- Adresse
- Daikin France SAS, ZAC Paris Nord 2, 67-69 rue de la Belle Étoile, 95972 Roissy CDG Cedex
- Site SAV
- daikin.fr
Pièces détachées concernées
Câble de communication bus blindé 2 fils (au mètre)
2€ – 5€
Boîte de dérivation bus de communication
15€ – 40€
Carte de communication unité intérieure
80€ – 200€
Prix indicatifs pièces seules, hors main d'œuvre. Vérifiez la référence exacte avec un technicien.
Coût de réparation estimé
Pièces + main d'œuvre, hors déplacement. France métropolitaine.
Besoin d'un professionnel ?
Devis gratuit sous 24h — Techniciens certifiés RGE partout en France.
Ou appelez directement : 01 86 76 00 00
Ce que disent nos clients
"Code UF après le remplacement d'une cassette plafonnière dans notre bureau. Le technicien de remplacement n'avait pas lancé la procédure d'appairage. Le second technicien a réalisé l'auto-détection en 20 minutes et tout était réglé. Coût : 180 € pour une opération qui aurait dû être faite lors du remplacement."
Alexandra F.
Paris
"Notre VRV de 30 unités affichait le UF après la rénovation des faux plafonds du 4ème étage. Les plaquistes avaient coupé le câble de communication en perçant une cloison. Réparation du câble et remise en service en 2 heures. Facture de 250 €. Désormais, nous signalons les chemins de câbles VRV avant tout travaux."
Jacques M.
Lyon
"Deux unités intérieures avec la même adresse 05 dans notre hôtel. Le technicien a simplement reconfiguré l'adresse d'une des deux unités et relancé l'auto-détection. 15 minutes de travail pour 150 €. Ce genre d'erreur arrive quand les unités sont commandées en lot avec des adresses préconfigurées identiques."
Corinne S.
Toulouse
Questions fréquentes
Que signifie le code erreur UF sur une climatisation Daikin VRV ? +
Le code UF apparaît après le remplacement d'une unité intérieure Daikin VRV, est-ce normal ? +
Peut-on mélanger des unités intérieures de différentes générations sur un Daikin VRV ? +
Combien coûte la correction du code UF sur un Daikin VRV ? +
Le code UF peut-il être causé par un problème de tuyauterie frigorifique ? +
