Code erreur Daikin U1 — Alimentation triphasée

Q: Que signifie le code erreur U1 sur une climatisation Daikin VRV ?

Le code U1 sur un système Daikin VRV indique une inversion de phase (ou séquence de phases incorrecte) sur l'alimentation triphasée 400 V de l'unité extérieure. Les trois phases L1, L2, L3 doivent être raccordées dans un ordre précis pour que le champ magnétique tournant dans le moteur du compresseur tourne dans le bon sens. Le contrôleur vérifie automatiquement la séquence de phases avant chaque démarrage du compresseur. Si l'ordre est incorrect, il bloque le démarrage et affiche le code U1 pour éviter d'endommager le compresseur Scroll qui ne supporte qu'un sens de rotation.

Q: Le code U1 Daikin VRV a-t-il endommagé le compresseur ?

Non, aucun dommage. Le système Daikin VRV détecte l'inversion de phases avant de démarrer le compresseur. La vérification de la séquence de phases fait partie de l'auto-test de démarrage, qui dure quelques secondes. Le compresseur n'a pas tourné — il n'y a donc aucun risque de dommage mécanique. C'est une protection de sécurité très efficace qui empêche la destruction des clapets internes du compresseur Scroll. Sur les anciens systèmes sans cette protection, une inversion de phases pouvait détruire le compresseur en moins de 10 secondes. La correction est simple : inverser deux phases au bornier.

Q: Comment corriger une inversion de phases U1 sur un Daikin VRV ?

La correction est simple et rapide. Coupez l'alimentation au sectionneur et vérifiez l'absence de tension au VAT. Au bornier d'alimentation de l'unité extérieure, inversez deux des trois câbles de phase (par exemple, échangez L1 et L2). Remettez sous tension : le système vérifiera automatiquement la séquence et démarrera normalement si elle est correcte. Si le code persiste après l'inversion, c'est que vous avez inversé dans le mauvais sens — inversez à nouveau deux phases différentes. Un indicateur de rotation de phases (outil d'électricien) élimine les tâtonnements en indiquant directement le sens correct.

Q: Combien coûte la correction du code U1 sur un Daikin VRV ?

La correction d'un code U1 est l'une des interventions les moins coûteuses sur un système VRV. Si un électricien intervient, comptez 80 à 150 € (déplacement + 15 minutes de travail). Si l'intervention est réalisée dans le cadre d'une visite de maintenance déjà prévue, le surcoût est quasiment nul. Le coût augmente uniquement si l'inversion de phases est causée par un problème plus complexe : contacteur triphasé défaillant (remplacement 150 à 250 €), erreur de câblage dans le tableau nécessitant une reprise (100 à 200 €), ou si l'inversion se situe en amont (coffret de comptage Enedis).

Q: Le code U1 peut-il apparaître sans intervention électrique sur le Daikin VRV ?

C'est extrêmement rare mais possible dans quelques cas. Un contacteur triphasé défaillant peut inverser l'ordre des phases de manière intermittente si un de ses contacts colle ou se soude (perte d'une phase puis retour décalé). Un défaut de la carte de détection de phase dans l'unité extérieure peut également générer un faux code U1, mais c'est un cas très rare. Si le code U1 apparaît sans aucune intervention électrique récente et que la vérification au bornier confirme un ordre de phases correct, le problème se situe probablement en amont (tableau, contacteur) ou sur la carte de détection de l'unité. Contactez un technicien spécialisé.

Gravité 3/5 — Moyen — pièce simple 68% résolus sans pro

Gravité

3/5

Informations rapides

Difficulté: Modérée
Coût estimé: 80€ – 250€
Disponibilité: 24/7
Délai moyen: < 45 min
Spécialité: Climatisation
Saison: Été

01 86 76 00 00

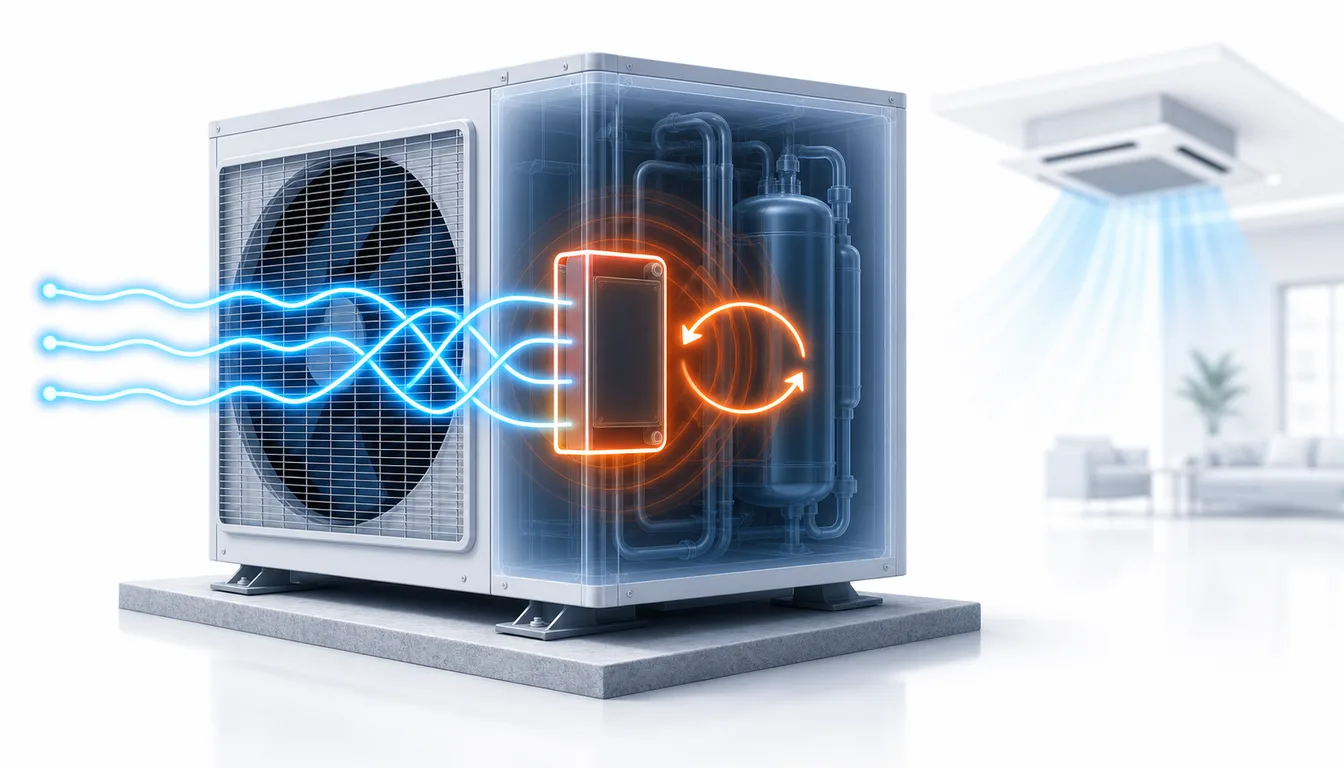

Le code U1 signale une inversion de phase sur l'alimentation triphasée de l'unité extérieure Daikin VRV. Les trois phases (L1, L2, L3) ne sont pas raccordées dans l'ordre correct, ce qui provoque une rotation inverse du champ magnétique dans le compresseur triphasé. Le compresseur Scroll ne peut tourner que dans un seul sens — une inversion de phase le ferait tourner à l'envers, aspirant par le refoulement et détruisant les clapets en quelques secondes.

Hub marque

Tous les codes Daikin

Parcourir toutes les pages maîtres de la marque.

Hub gamme

VRV

Explorer les autres codes de cette gamme.

←

Code précédent

Charge frigorifique / circuit frigorifique

Code suivant

Alimentation électrique

→

Symptômes associés

• Le code U1 s'affiche dès la première mise sous tension ou après une intervention électrique
• Le compresseur ne démarre pas du tout
• Les unités intérieures s'allument mais ne produisent ni froid ni chaud
• Le code apparaît systématiquement à chaque tentative de démarrage

1 847

codes diagnostiqués

68%

résolus sans pro

24/7

disponibilité

< 45 min

délai moyen

💡

Le saviez-vous ?

Un compresseur Scroll Daikin VRV tourne à une vitesse de 1 800 à 7 200 tr/min selon la charge demandée. En sens correct, les spirales du Scroll compriment progressivement le réfrigérant du centre vers la périphérie. En sens inverse (inversion de phase), le réfrigérant est aspiré par le refoulement et les clapets anti-retour subissent un choc hydraulique instantané pouvant les détruire en moins de 10 secondes. La protection anti-inversion de phase des systèmes VRV a été introduite précisément pour éviter ce scénario catastrophique qui coûterait le prix d'un compresseur neuf (3 000 à 8 000 €).

Aussi connu sous : U1U 1U.1erreur U1Err U1code U1

Numéros d'urgence

ViteMaClim — Dépannage climatisation 01 86 76 00 00 Urgence européenne 112 SAV Daikin France 01 34 09 32 32

Quand appeler un professionnel

Faites appel à un électricien si vous n'êtes pas qualifié pour intervenir sur une alimentation triphasée 400 V. L'inversion de phases est une opération simple mais qui doit être réalisée hors tension et vérifiée au VAT. Un électricien qualifié dispose d'un indicateur de rotation de phases qui confirme le sens correct avant le raccordement. Si le code U1 apparaît sans intervention électrique récente, un problème plus complexe est à suspecter (contacteur triphasé avec phase inversée, erreur de câblage dans le tableau).

Panne sur votre climatisation ? Nos techniciens interviennent rapidement.

Demander un devis gratuit

Ou appelez le 01 86 76 00 00

Modèles concernés

RXYSA5ARXYSA6ARXYSQ4PRXYSQ5PRXYQ10P

Causes possibles

Intervention électrique récente avec inversion de câblage Très fréquent

Un électricien, un technicien de maintenance ou Enedis a intervenu sur le tableau électrique, le disjoncteur ou le comptage, inversant involontairement l'ordre des phases. C'est de loin la cause la plus fréquente du code U1, représentant plus de 90 % des cas. La correction est simple : inverser deux phases au bornier de l'unité extérieure.

Raccordement initial incorrect Fréquent

Lors de la mise en service de l'installation, les phases ont été raccordées dans le mauvais ordre. Ce cas survient lorsque le câble d'alimentation n'est pas repéré (absence de couleurs réglementaires) ou que le bornier de l'unité n'est pas correctement identifié. Le code U1 apparaît dès le premier démarrage.

Contacteur triphasé défaillant Rare

Le contacteur d'alimentation de l'unité extérieure présente un contact collé ou soudé, modifiant l'ordre des phases en aval. Ce défaut est rare mais peut apparaître sans intervention électrique préalable. Le diagnostic se fait en mesurant l'ordre des phases en amont et en aval du contacteur avec un indicateur de rotation.

Défaut de la carte de détection de phase Rare

Le circuit de détection de séquence de phases sur la carte de contrôle de l'unité extérieure est défaillant. Il signale un faux code U1 alors que les phases sont correctement raccordées. Ce diagnostic se confirme en vérifiant l'ordre des phases au bornier avec un indicateur de rotation externe : si l'ordre est correct, la carte est en cause.

Guide de résolution pas à pas

Couper l'alimentation au sectionneur Facile

Mettez l'unité extérieure hors tension au sectionneur ou au disjoncteur dédié. Le code U1 n'est pas un défaut grave — il indique simplement que les phases sont mal branchées. Le système a détecté l'anomalie avant de démarrer le compresseur, aucun dommage n'a été causé.

Identifier l'origine de l'intervention Facile

Le code U1 apparaît presque toujours après une intervention électrique : raccordement initial, remplacement du disjoncteur, intervention d'Enedis sur le comptage, ou travaux sur le tableau électrique. Identifiez quelle intervention a précédé l'apparition du code pour orienter la correction.

Inverser deux phases au bornier

Hors tension, inversez deux des trois phases au bornier d'alimentation de l'unité extérieure (par exemple L1 et L2). N'importe quelle paire de phases convient — l'inversion de deux phases suffit à corriger le sens de rotation. IMPORTANT : cette opération doit être réalisée par un électricien qualifié, hors tension, avec vérification au VAT.

Remettre sous tension et vérifier Facile

Remettez l'unité sous tension et vérifiez que le code U1 a disparu. Le système effectuera un auto-test de la séquence de phases au démarrage. Si le code persiste, vérifiez que l'inversion a bien été réalisée et que les trois phases sont correctement identifiées avec un vérificateur de rotation de phases.

Prévention & entretien

Vérifier les phases après chaque intervention électrique

Après toute intervention sur le tableau électrique, le disjoncteur ou le comptage, vérifiez systématiquement la séquence de phases au bornier de l'unité extérieure avec un indicateur de rotation. Cette vérification de 2 minutes évite un appel de dépannage inutile.

Repérer les câbles d'alimentation

Identifiez chaque phase avec des étiquettes colorées ou numérotées au bornier de l'unité extérieure et au tableau électrique. Un repérage clair empêche les erreurs de raccordement lors des interventions ultérieures.

Prévenir le technicien clim avant travaux Enedis

Lorsqu'Enedis ou un électricien doit intervenir sur le comptage ou le tableau principal, prévenez votre technicien de maintenance climatisation. Il pourra vérifier la séquence de phases après l'intervention sans frais de déplacement supplémentaire.

Installer un relais de protection triphasé

Un relais de protection triphasé détecte automatiquement l'inversion de phases et coupe l'alimentation avant que le système VRV ne tente de démarrer. Investissement de 100 à 200 € pour une protection permanente, particulièrement recommandé en environnement industriel.

Calendrier d'entretien

Mar

Vérification de la séquence de phases

Lors de la maintenance annuelle, vérifiez la séquence de phases avec un indicateur de rotation. Notez l'ordre dans le registre de maintenance. Cette vérification prend 2 minutes et permet de détecter une inversion accidentelle survenue lors de travaux.

Mai

Contrôle du contacteur d'alimentation

Inspectez le contacteur triphasé d'alimentation de l'unité extérieure. Vérifiez l'état des contacts (traces d'arc, soudure), le bon fonctionnement de la bobine et le serrage des bornes. Remplacez le contacteur s'il a plus de 15 ans ou montre des signes d'usure.

Jui

Surveillance du fonctionnement

Pendant la saison de forte sollicitation, vérifiez que le système démarre sans code U1. Si le code apparaît de manière intermittente, suspectez un contacteur défaillant ou un problème de câblage en amont.

Oct

Rappel avant travaux électriques

Si des travaux électriques sont prévus dans le bâtiment (rénovation tableau, intervention Enedis, changement de compteur), prévenez votre technicien de maintenance climatisation pour qu'il vérifie la séquence de phases après l'intervention.

Déc

Bilan et traçabilité

Enregistrez dans le registre de maintenance toute intervention électrique ayant eu lieu dans l'année et la vérification de séquence de phases associée. Cette traçabilité facilite le diagnostic en cas de code U1 ultérieur.

Informations constructeur

Daikin

Constructeur certifié

Horaires SAV: Lun-Ven 8h30-18h (non-stop)
Garantie: 3-5 ans pièces et main d'œuvre (extensible 10 ans compresseur)
Adresse: Daikin France SAS, ZAC Paris Nord 2, 67-69 rue de la Belle Étoile, 95972 Roissy CDG Cedex
Site SAV: daikin.fr

Pièces détachées concernées

Indicateur de rotation de phases

30€ – 80€

Contacteur triphasé de remplacement

40€ – 120€

Carte de contrôle unité extérieure

400€ – 800€

Prix indicatifs pièces seules, hors main d'œuvre. Vérifiez la référence exacte avec un technicien.

Coût de réparation estimé

Pièces + main d'œuvre, hors déplacement. France métropolitaine.

80€ – 250€

Besoin d'un professionnel ?

Devis gratuit sous 24h — Techniciens certifiés RGE partout en France.

Demander un devis gratuit

Ou appelez directement : 01 86 76 00 00

Ce que disent nos clients

"Code U1 apparu après le remplacement du disjoncteur par notre électricien. L'intervention de correction a pris 10 minutes : inversion de deux phases au bornier et redémarrage immédiat. Facture de 90 € pour le déplacement du frigoriste qui a juste échangé deux fils. Simple mais il fallait savoir quoi faire."

André G.

Toulouse

"Notre VRV neuf affichait le U1 dès la mise en service. L'installateur avait branché les phases dans le mauvais ordre car le câble n'était pas repéré par couleur. Correction en 5 minutes, vérification au testeur de rotation. Aucun dommage au compresseur grâce à la protection automatique. Depuis, tout fonctionne parfaitement."

Marie-Laure C.

Paris

"Après une intervention d'Enedis sur notre comptage, notre VRV de 16 unités affichait le code U1. Enedis avait inversé les phases lors du remplacement du compteur. Notre électricien a corrigé en 15 minutes au tableau. Coût : 120 €. Pensez à prévenir votre maintenance clim quand Enedis intervient sur le comptage !"

Bernard T.

Strasbourg

"Code U1 intermittent sur notre VRV — très bizarre car personne n'avait touché à l'électricité. Le technicien a trouvé un contacteur triphasé défaillant avec un contact qui ne fermait pas correctement. Remplacement du contacteur pour 180 €. Un cas rare mais le diagnostic était impeccable."

Sylvie N.

Lyon

Questions fréquentes

Que signifie le code erreur U1 sur une climatisation Daikin VRV ? +

Le code U1 sur un système Daikin VRV indique une inversion de phase (ou séquence de phases incorrecte) sur l'alimentation triphasée 400 V de l'unité extérieure. Les trois phases L1, L2, L3 doivent être raccordées dans un ordre précis pour que le champ magnétique tournant dans le moteur du compresseur tourne dans le bon sens. Le contrôleur vérifie automatiquement la séquence de phases avant chaque démarrage du compresseur. Si l'ordre est incorrect, il bloque le démarrage et affiche le code U1 pour éviter d'endommager le compresseur Scroll qui ne supporte qu'un sens de rotation.

Le code U1 Daikin VRV a-t-il endommagé le compresseur ? +

Non, aucun dommage. Le système Daikin VRV détecte l'inversion de phases avant de démarrer le compresseur. La vérification de la séquence de phases fait partie de l'auto-test de démarrage, qui dure quelques secondes. Le compresseur n'a pas tourné — il n'y a donc aucun risque de dommage mécanique. C'est une protection de sécurité très efficace qui empêche la destruction des clapets internes du compresseur Scroll. Sur les anciens systèmes sans cette protection, une inversion de phases pouvait détruire le compresseur en moins de 10 secondes. La correction est simple : inverser deux phases au bornier.

Comment corriger une inversion de phases U1 sur un Daikin VRV ? +

La correction est simple et rapide. Coupez l'alimentation au sectionneur et vérifiez l'absence de tension au VAT. Au bornier d'alimentation de l'unité extérieure, inversez deux des trois câbles de phase (par exemple, échangez L1 et L2). Remettez sous tension : le système vérifiera automatiquement la séquence et démarrera normalement si elle est correcte. Si le code persiste après l'inversion, c'est que vous avez inversé dans le mauvais sens — inversez à nouveau deux phases différentes. Un indicateur de rotation de phases (outil d'électricien) élimine les tâtonnements en indiquant directement le sens correct.

Combien coûte la correction du code U1 sur un Daikin VRV ? +

La correction d'un code U1 est l'une des interventions les moins coûteuses sur un système VRV. Si un électricien intervient, comptez 80 à 150 € (déplacement + 15 minutes de travail). Si l'intervention est réalisée dans le cadre d'une visite de maintenance déjà prévue, le surcoût est quasiment nul. Le coût augmente uniquement si l'inversion de phases est causée par un problème plus complexe : contacteur triphasé défaillant (remplacement 150 à 250 €), erreur de câblage dans le tableau nécessitant une reprise (100 à 200 €), ou si l'inversion se situe en amont (coffret de comptage Enedis).

Le code U1 peut-il apparaître sans intervention électrique sur le Daikin VRV ? +

C'est extrêmement rare mais possible dans quelques cas. Un contacteur triphasé défaillant peut inverser l'ordre des phases de manière intermittente si un de ses contacts colle ou se soude (perte d'une phase puis retour décalé). Un défaut de la carte de détection de phase dans l'unité extérieure peut également générer un faux code U1, mais c'est un cas très rare. Si le code U1 apparaît sans aucune intervention électrique récente et que la vérification au bornier confirme un ordre de phases correct, le problème se situe probablement en amont (tableau, contacteur) ou sur la carte de détection de l'unité. Contactez un technicien spécialisé.
