Code erreur Daikin P4 — Sonde dissipateur / radiateur inverter
Informations rapides
- Difficulté
- Pro requis
- Coût estimé
- 200€ – 800€
- Disponibilité
- 24/7
- Délai moyen
- < 45 min
- Spécialité
- Climatisation
- Saison
- Été

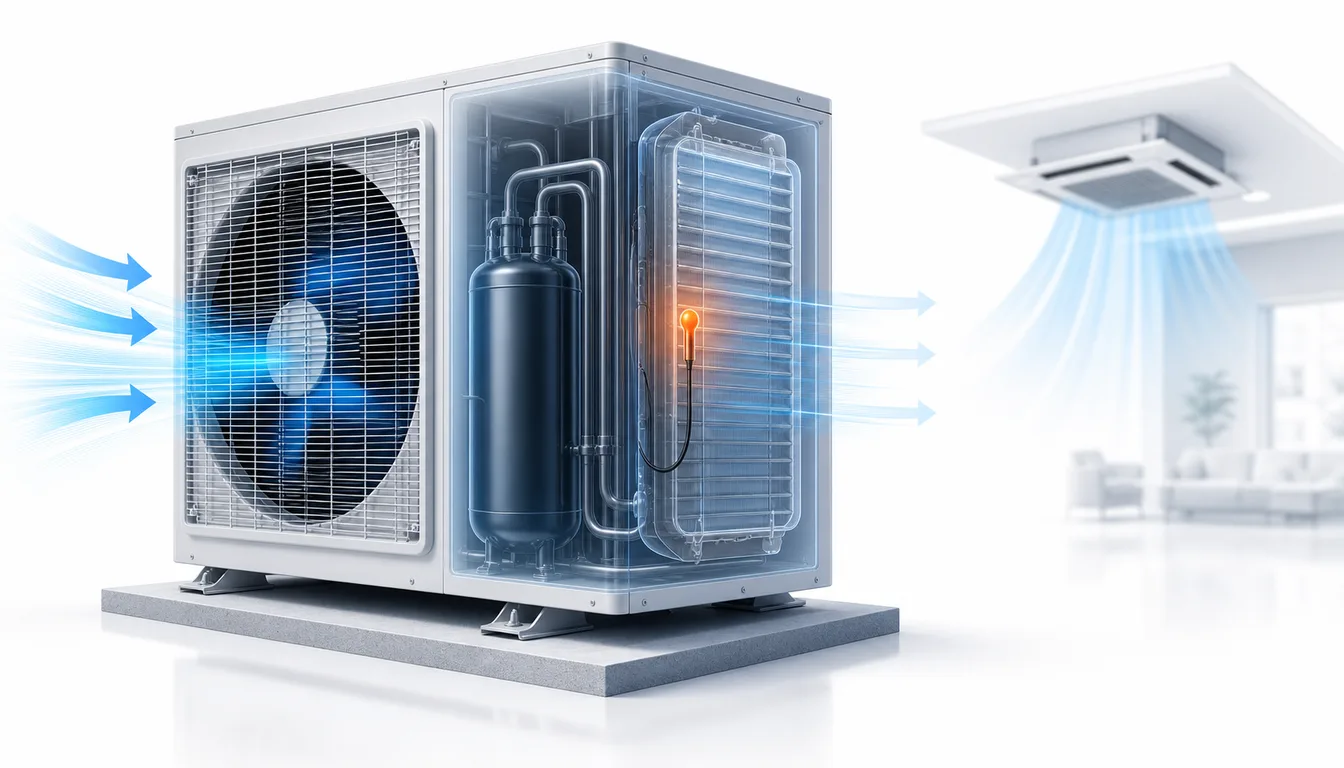

Le code P4 signale un défaut de la sonde de température du dissipateur thermique (radiateur) de la carte inverter dans l'unité extérieure Daikin VRV. Cette sonde surveille la température des transistors IGBT de puissance qui pilotent le compresseur. Lorsque la température du dissipateur dépasse le seuil critique (typiquement 90-100 °C) ou que la sonde elle-même est défectueuse, le système déclenche le code P4 pour protéger les composants électroniques.
Symptômes associés
- • Le code P4 s'affiche sur le contrôleur avec l'adresse de l'unité extérieure
- • Le compresseur s'arrête brutalement en plein fonctionnement
- • Le système refuse de redémarrer après un reset tant que le dissipateur est chaud
- • L'unité extérieure peut émettre un bruit de ventilateur tournant à pleine vitesse
Le saviez-vous ?
Les transistors IGBT de la carte inverter d'un Daikin VRV commutent des courants de 30 à 80 A sous 400 V à une fréquence de 4 à 16 kHz. Chaque commutation génère des pertes thermiques qui élèvent la température de la jonction semi-conductrice. Sans le dissipateur ailété et le ventilateur de refroidissement, la température des IGBT dépasserait 150 °C en moins de 10 secondes — la limite de destruction du silicium. Le dissipateur, pesant 2 à 5 kg d'aluminium, absorbe cette chaleur et la rejette dans l'air ambiant.
Numéros d'urgence
Quand appeler un professionnel
Contactez un technicien si le code P4 persiste après nettoyage du dissipateur et vérification du ventilateur. La sonde de température du dissipateur est un composant de sécurité critique qui protège des transistors IGBT valant plusieurs centaines d'euros. Son remplacement nécessite le démontage de la carte inverter dans un environnement haute tension. Un technicien doit également vérifier si la surchauffe n'a pas déjà endommagé les IGBT.
Panne sur votre climatisation ? Nos techniciens interviennent rapidement.
Demander un devis gratuitOu appelez le 01 86 76 00 00
Modèles concernés
Causes possibles
5% Dissipateur encrassé par la poussière Très fréquent
L'accumulation de poussière, de fibres et de débris entre les ailettes du dissipateur thermique réduit sa capacité d'échange. La température des IGBT augmente progressivement jusqu'à dépasser le seuil de protection. Ce phénomène est accéléré en environnement poussiéreux (chantier, zone industrielle, proximité d'arbres). C'est la cause la plus fréquente du code P4.
4% Ventilateur de refroidissement défaillant Fréquent
Le ventilateur axial dédié au refroidissement de la carte inverter est en panne (moteur grillé, roulement grippé) ou fonctionne à vitesse réduite. Sans flux d'air forcé sur le dissipateur, la température monte rapidement au-delà du seuil de sécurité. Le ventilateur émet souvent des bruits anormaux avant de tomber en panne définitive.
3% Sonde de température CTN défectueuse Modéré
La thermistance CTN collée sur le dissipateur est en circuit ouvert, en court-circuit ou en dérive. La carte inverter lit une température aberrante et déclenche la protection. Ce défaut se manifeste par un code P4 dès le démarrage, alors que le dissipateur est froid. Le diagnostic se fait au multimètre : la sonde doit mesurer environ 10 kΩ à 25 °C.
2% Pâte thermique dégradée entre IGBT et dissipateur Modéré
La pâte thermoconductrice assurant le transfert de chaleur entre les transistors IGBT et le dissipateur s'est desséchée après des années de fonctionnement. La résistance thermique de contact augmente, la chaleur n'est plus efficacement évacuée. Le remplacement de la pâte thermique nécessite le démontage complet de la carte inverter.
1% Ensoleillement direct ou ventilation bloquée de l'unité Modéré
L'unité extérieure est exposée au soleil direct en été, ou des objets (haie, palissade, stockage) bloquent le flux d'air autour de l'appareil. La température interne du compartiment électrique dépasse 50 °C, réduisant la capacité du dissipateur. Le dégagement des obstacles et l'installation d'un auvent résolvent ce problème.
Guide de résolution pas à pas
Prévention & entretien
Nettoyage bisannuel du dissipateur
Nettoyez les ailettes du dissipateur à l'air comprimé basse pression deux fois par an (mars et septembre). L'accumulation de poussière réduit l'efficacité de refroidissement de 30 à 50 %. Cette opération simple est la première ligne de défense contre le code P4.
Remplacement préventif du ventilateur
Le ventilateur de refroidissement de la carte inverter a une durée de vie de 8 à 12 ans. Remplacez-le préventivement avant qu'il ne tombe en panne pour éviter une surchauffe des IGBT. Le coût du ventilateur (40 à 120 €) est dérisoire comparé au remplacement d'une carte inverter (600 à 1 500 €).
Protéger l'unité de l'ensoleillement direct
En zone méditerranéenne ou en installation en toiture, installez un auvent ou une casquette au-dessus de l'unité extérieure pour réduire la température ambiante autour de l'appareil. Un ombrage qui baisse la température de 5 °C réduit significativement le risque de surchauffe du dissipateur.
Maintenir le dégagement autour de l'unité
Respectez les distances minimales recommandées par Daikin (généralement 50 cm sur les côtés et 1 m au-dessus). Ne stockez jamais de matériel à proximité de l'unité extérieure et taillez les haies qui pourraient obstruer le flux d'air de refroidissement.
Remplacement de la pâte thermique après 10 ans
La pâte thermoconductrice entre les IGBT et le dissipateur se dessèche avec le temps, augmentant la résistance thermique. Faites remplacer la pâte thermique lors de la maintenance décennale par un technicien qualifié. Cette opération coûte moins de 100 € et prolonge significativement la vie de la carte inverter.
Calendrier d'entretien
Nettoyage du dissipateur et du compartiment
Nettoyez à l'air comprimé les ailettes du dissipateur et aspirez la poussière du compartiment électrique. Vérifiez que les grilles de ventilation sont dégagées. Ce nettoyage bisannuel est la mesure préventive la plus efficace contre le code P4.
Vérification du ventilateur de carte inverter
Contrôlez que le ventilateur de refroidissement de la carte inverter tourne librement et à sa vitesse nominale. Écoutez les bruits anormaux (grincement, frottement). Remplacez préventivement le ventilateur s'il a plus de 8 ans ou s'il montre des signes de fatigue.
Contrôle thermique en charge maximale
Pendant les pics de chaleur, vérifiez avec un thermomètre infrarouge que la température du dissipateur ne dépasse pas 85 °C. Si elle approche régulièrement ce seuil, nettoyez le dissipateur ou améliorez la ventilation de l'unité extérieure (auvent, dégagement des obstacles).
Mesure de la sonde du dissipateur
Unité froide et hors tension, mesurez la résistance de la sonde du dissipateur. Elle doit correspondre à la température ambiante sur la courbe CTN (10 kΩ à 25 °C). Une dérive de plus de 20 % justifie un remplacement préventif avant la saison de forte charge suivante.
Bilan annuel et planification
Enregistrez les mesures de sonde et les observations de température dans le registre de maintenance. Planifiez le remplacement préventif de la pâte thermique et de la sonde après 10 ans de fonctionnement. Vérifiez que rien n'obstrue le dégagement autour de l'unité extérieure.
Informations constructeur
Daikin
Constructeur certifié
- Horaires SAV
- Lun-Ven 8h30-18h (non-stop)
- Garantie
- 3-5 ans pièces et main d'œuvre (extensible 10 ans compresseur)
- Adresse
- Daikin France SAS, ZAC Paris Nord 2, 67-69 rue de la Belle Étoile, 95972 Roissy CDG Cedex
- Site SAV
- daikin.fr
Pièces détachées concernées
Sonde de température dissipateur (CTN)
20€ – 60€
Ventilateur de refroidissement carte inverter
40€ – 120€
Pâte thermoconductrice professionnelle (tube)
10€ – 25€
Carte inverter complète Daikin VRV
600€ – 1500€
Prix indicatifs pièces seules, hors main d'œuvre. Vérifiez la référence exacte avec un technicien.
Coût de réparation estimé
Pièces + main d'œuvre, hors déplacement. France métropolitaine.
Besoin d'un professionnel ?
Devis gratuit sous 24h — Techniciens certifiés RGE partout en France.
Ou appelez directement : 01 86 76 00 00
Ce que disent nos clients
"Code P4 en plein mois d'août sur notre VRV de clinique. Le dissipateur était complètement colmaté par de la poussière de platane. Le technicien a nettoyé les ailettes à l'air comprimé et remplacé le ventilateur qui était fatigué. Facture de 280 €. Depuis, nous faisons nettoyer le compartiment tous les 6 mois."
Dr. Sophie K.
Montpellier
"Notre unité VRV en toiture affichait le code P4 tous les après-midi d'été. L'ensoleillement direct faisait monter la température du compartiment à plus de 55 °C. Installation d'un auvent d'ombrage pour 400 € et plus aucun code P4 même par canicule. Solution simple et efficace."
Marc A.
Nice
"Code P4 dès le démarrage, même par 15 °C extérieur. Le technicien a mesuré la sonde : 50 kΩ au lieu de 10 kΩ à 25 °C. Sonde complètement dérivée après 10 ans. Remplacement de la sonde et vérification des IGBT (encore bons). Facture de 320 €. Remplacement préventif des autres sondes prévu."
Caroline G.
Paris
Questions fréquentes
Que signifie le code erreur P4 sur une climatisation Daikin VRV ? +
Le code P4 Daikin VRV est-il lié à une surchauffe ou à un défaut de sonde ? +
Comment nettoyer le dissipateur de l'inverter pour éviter le code P4 ? +
Combien coûte la réparation du code P4 sur un Daikin VRV ? +
Le code P4 Daikin VRV peut-il être causé par une température extérieure élevée ? +
