Code erreur Daikin L4 — Dissipateur inverter
Informations rapides
- Difficulté
- Pro requis
- Coût estimé
- 200€ – 800€
- Spécialité
- Climatisation
- Saison
- Été

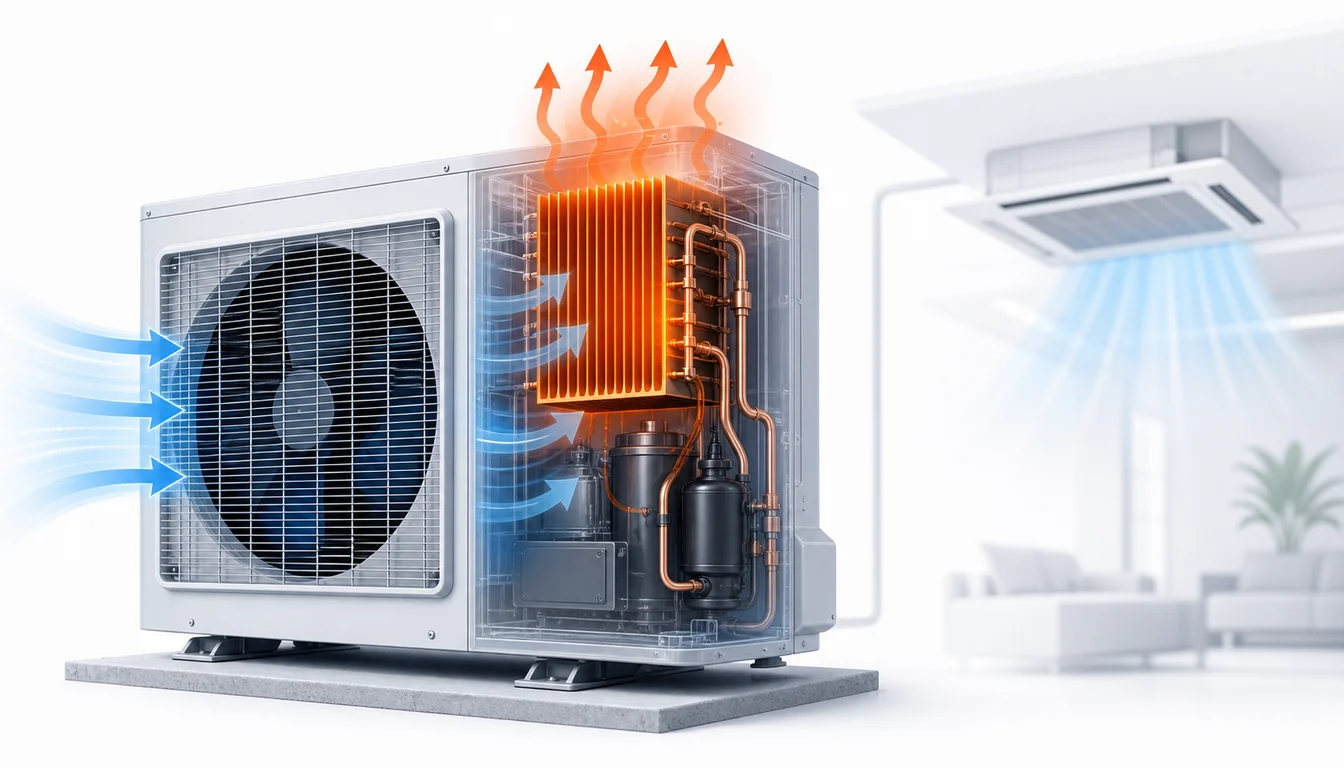

Le radiateur de refroidissement de l'inverter est en surchauffe. Le dissipateur thermique ne parvient plus a evacuer la chaleur generee par les composants de puissance. Les causes possibles sont un encrassement du dissipateur, un ventilateur de refroidissement defaillant ou des temperatures ambiantes extremes.
Symptômes associés
- • Le compresseur s'arrete apres quelques minutes de fonctionnement
- • L'unite exterieure est anormalement chaude au niveau du coffret electrique
- • Le systeme fonctionne normalement le matin mais se coupe aux heures chaudes
Numéros d'urgence
Quand appeler un professionnel
Si le code L4 se repete regulierement, un technicien doit verifier l'etat du ventilateur de refroidissement interne et du dissipateur. Un remplacement peut etre necessaire pour eviter des dommages a la carte inverter.
Panne sur votre climatisation ? Nos techniciens interviennent rapidement.
Demander un devis gratuitOu appelez le 01 86 76 00 00
Modèles concernés
Causes possibles
5% Défaut principal autour du dissipateur inverter Très fréquent
Le radiateur de refroidissement de l'inverter est en surchauffe. Le dissipateur thermique ne parvient plus a evacuer la chaleur generee par les composants de puissance. Les causes possibles sont un encrassement du dissipateur, un ventilateur de refroidissement defaillant ou des temperatures ambiantes extremes.
3% Connectique, alimentation ou câblage perturbé Fréquent
Un serrage imparfait, une oxydation légère, une microcoupure ou une liaison électrique fatiguée peut suffire à déclencher le code L4, surtout si le composant affecté est dissipateur inverter.
2% Carte électronique ou organe associé en dérive Modéré
Si le défaut L4 revient après remise à zéro et contrôles simples, une carte de commande, un organe de puissance ou un élément associé au dissipateur inverter peut être en cause et demander un diagnostic instrumenté.
Guide de résolution pas à pas
Coût de réparation estimé
Pièces + main d'œuvre, hors déplacement. France métropolitaine.
Besoin d'un professionnel ?
Devis gratuit sous 24h — Techniciens certifiés RGE partout en France.
Ou appelez directement : 01 86 76 00 00
Questions fréquentes
Combien coute la reparation du code L4 Daikin VRV ? +
Puis-je continuer a utiliser ma clim avec le code L4 ? +
Le code L4 est-il couvert par la garantie Daikin ? +
Poursuivre le diagnostic
Voir tous les codes DaikinAutres codes de la gamme VRV
6 liensPressostat haute pression
Le pressostat haute pression s'est declenche, indiquant que la pression dans le circuit frigorifique a depasse le seuil de securite. Les causes possibles sont un encrassement de l'echangeur exterieur, un ventilateur defaillant, une surcharge de refrigerant ou une obstruction du circuit.
Refoulement compresseur
Sur un Daikin VRV, une charge frigorifique insuffisante réduit le refroidissement interne du compresseur et augmente rapidement la température de refoulement. Le défaut F3 apparaît souvent après plusieurs minutes de fonctionnement soutenu, quand le compresseur compense une capacité devenue insuffisante. On observe fréquemment une baisse de puissance, des temps de marche plus longs et une surchauffe anormale de la ligne de refoulement. La recherche de fuite, le tirage au vide et la remise en charge doivent être réalisés par un frigoriste.
Moteur compresseur / module de puissance
Un defaut d'isolement du moteur compresseur ou une surintensite au niveau du module de puissance a ete detecte. Cela peut signaler un court-circuit dans les enroulements du compresseur, un defaut du module IGBT/IPM ou un probleme de cablage entre l'inverter et le compresseur. C'est un defaut critique.
Compresseur / cablage moteur
Le compresseur est en surcharge electrique ou le cablage moteur est debranche. Ce defaut indique soit une surintensité anormale mesuree par l'inverter, soit une perte de signal entre la carte de commande et le moteur du compresseur. Le risque d'endommagement du compresseur est eleve.
Compresseur
Le compresseur est bloque mecaniquement et ne parvient plus a tourner. Cela peut etre du a un grippage des parties mobiles, un manque de lubrification, une pression differentielle trop elevee au redemarrage ou un defaut mecanique interne. C'est l'un des defauts les plus graves.
Carte électronique PCB unité intérieure
Le code A1 signale un dysfonctionnement de la carte électronique principale de l'unité intérieure. Cette carte gère toutes les fonctions de l'unité : contrôle du ventilateur, pilotage du détendeur, lecture des sondes et communication avec l'unité extérieure. Une défaillance de cette carte entraîne l'arrêt complet de l'unité intérieure concernée.
Même niveau de gravité (4/5)
4 liensÉchangeur à plaques
Le débit d'eau est insuffisant pendant le cycle de dégivrage de l'unité extérieure. L'échangeur à plaques risque de geler si le débit n'est pas rétabli rapidement. Ce code est plus critique car le dégivrage nécessite un transfert de chaleur important.
Thermostat circuit eau mélangée
Le thermostat de sécurité du circuit d'eau mélangée s'est déclenché suite à une surchauffe. Ce dispositif de sécurité coupe le chauffage quand la température dépasse le seuil critique pour protéger le plancher chauffant.
Thermostat circuit d'eau
Le thermostat de sécurité du circuit d'eau principal s'est déclenché. La température de l'eau a dépassé le seuil de sécurité, provoquant l'arrêt du système pour protéger l'installation.
Carte PCB unité intérieure
Défaut de la carte électronique principale de l'unité intérieure SkyAir. Un composant de la carte est défaillant ou une surtension a endommagé les circuits.
