Daikin — VRV

Code erreur Daikin JC — Capteur de pression d'aspiration

Q: Que signifie le code erreur JC sur une climatisation Daikin VRV ?

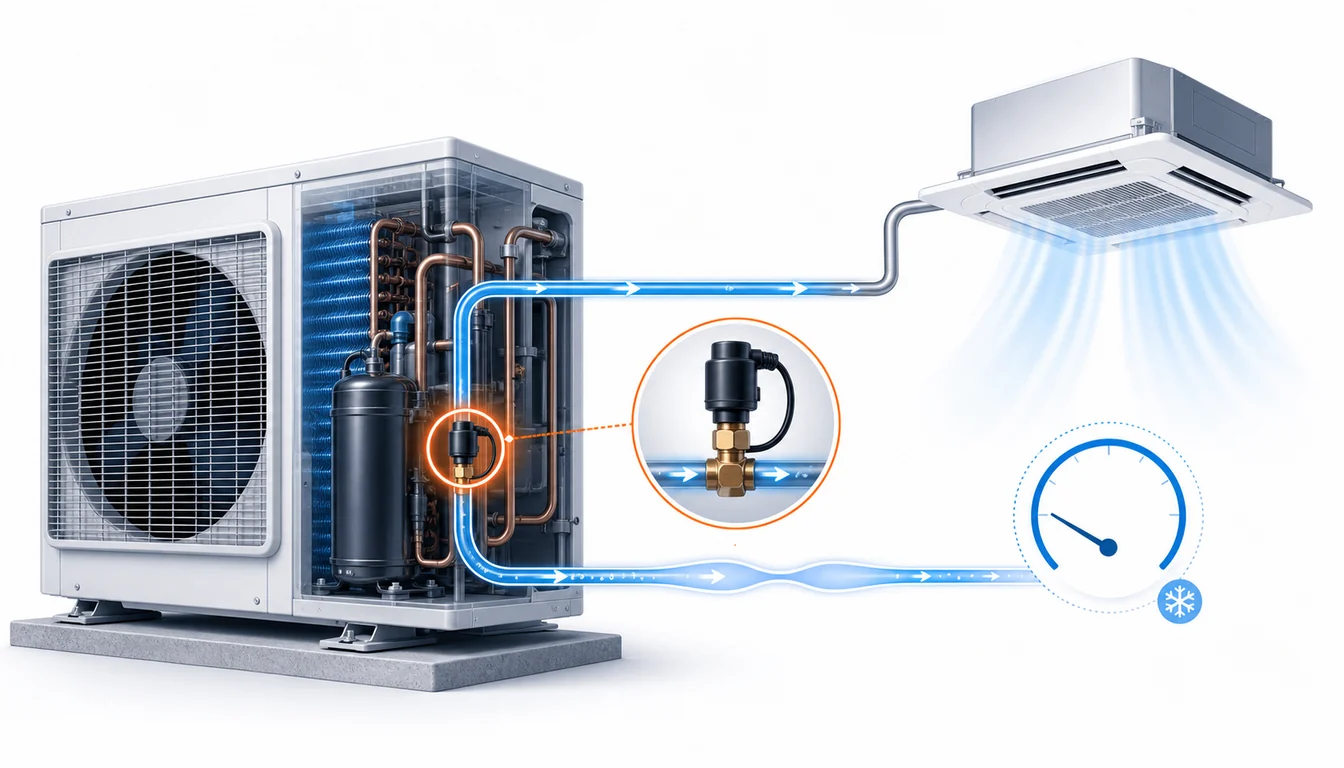

Le code JC sur un système Daikin VRV indique un défaut du capteur de pression d'aspiration (transducteur basse pression). Ce capteur électronique, installé sur la conduite d'aspiration de l'unité extérieure, mesure en continu la pression côté basse du circuit frigorifique. En fonctionnement normal, cette pression se situe entre 5 et 12 bar en R-410A (selon la température extérieure et la charge). Le signal du capteur (0,5 à 4,5 V proportionnel à la pression) est exploité pour calculer la température d'évaporation, la surchauffe, et détecter un manque de réfrigérant. Un code JC arrête le compresseur par mesure de sécurité.

Q: Quelle différence entre les codes JA et JC sur le Daikin VRV ?

Le code JA concerne le capteur de pression côté haute pression (refoulement) tandis que le code JC concerne le capteur côté basse pression (aspiration). Les deux sont des transducteurs électroniques de conception similaire, mais ils surveillent des plages de pression différentes : 10 à 40 bar pour le capteur HP (JA) et 1 à 15 bar pour le capteur BP (JC). Leurs rôles de protection sont complémentaires : le HP protège contre la surpression (risque d'éclatement) et le BP contre le fonctionnement en vide (risque de casse compresseur). Les deux provoquent l'arrêt du compresseur mais pour des raisons opposées. Le coût de remplacement est comparable.

Q: Combien coûte le remplacement du capteur de pression JC sur un Daikin VRV ?

Le remplacement du capteur de pression d'aspiration coûte entre 280 € et 850 € sur un système Daikin VRV. Le prix du capteur est de 70 à 180 € selon la référence (la plage de mesure diffère du capteur HP). L'intervention est identique en complexité au remplacement du capteur HP : récupération du réfrigérant, brasage, mise sous vide, recharge. Comptez 3 à 4 heures de main-d'œuvre. Un avantage : le technicien peut profiter de l'intervention pour vérifier l'état de l'accumulateur et du filtre d'aspiration, souvent accessibles au même moment, évitant une future intervention.

Q: Le code JC Daikin VRV peut-il être causé par un manque de réfrigérant ?

Pas directement. Le code JC désigne spécifiquement un défaut du capteur de pression lui-même (signal hors plage, circuit ouvert, court-circuit). Un manque de réfrigérant provoquera plutôt un code U0 (déficit de charge) détecté par le même capteur, mais dans ce cas le capteur fonctionne correctement et mesure une pression réellement basse. Néanmoins, un manque de réfrigérant sévère peut amener la pression BP à des niveaux si bas (inférieurs à 1 bar) que le capteur sort de sa plage de mesure, générant un code JC au lieu du U0 attendu. C'est pourquoi le diagnostic avec manomètre mécanique est indispensable.

Q: Faut-il changer les deux capteurs JA et JC en même temps sur un Daikin VRV ?

Ce n'est pas obligatoire mais c'est souvent recommandé si les deux capteurs ont le même âge et plus de 10 ans de service. Les capteurs de pression HP et BP subissent des contraintes comparables et vieillissent à un rythme similaire. Remplacer les deux lors de la même intervention permet d'économiser sur la main-d'œuvre (une seule récupération/recharge de réfrigérant au lieu de deux) et élimine le risque qu'un second capteur tombe en panne quelques mois après. Le surcoût de la deuxième pièce (70 à 200 €) est largement compensé par l'économie sur le déplacement et la manipulation du réfrigérant. Discutez-en avec votre technicien.

Gravité 4/5 — Élevé — pro requis 68% résolus sans pro

Gravité

4/5

Informations rapides

Difficulté: Pro requis
Coût estimé: 280€ – 850€
Disponibilité: 24/7
Délai moyen: < 45 min
Spécialité: Climatisation
Saison: Été

01 86 76 00 00

Le code JC indique un défaut du capteur de pression d'aspiration (transducteur basse pression) de l'unité extérieure Daikin VRV. Ce capteur électronique mesure la pression du réfrigérant côté basse pression, typiquement entre 3 et 12 bar en fonctionnement normal. Cette mesure est essentielle pour le calcul de la surchauffe, la détection de manque de réfrigérant et la protection du compresseur contre le fonctionnement à vide.

Hub marque

Tous les codes Daikin

Parcourir toutes les pages maîtres de la marque.

Hub gamme

VRV

Explorer les autres codes de cette gamme.

←

Code précédent

Capteur de pression de refoulement

Code suivant

Inverter

→

Symptômes associés

• Le code JC s'affiche sur le contrôleur centralisé identifiant l'unité extérieure
• Le compresseur refuse de démarrer ou s'arrête après quelques secondes
• Toutes les unités intérieures connectées au groupe extérieur cessent de fonctionner
• Le système signale une erreur de pression basse persistante

1 847

codes diagnostiqués

68%

résolus sans pro

24/7

disponibilité

< 45 min

délai moyen

💡

Le saviez-vous ?

Le capteur de pression d'aspiration d'un système Daikin VRV est l'un des composants les plus sollicités de l'installation : il mesure une pression qui fluctue entre 3 bar (mode dégivrage) et 12 bar (pleine charge froid) des milliers de fois par jour. Sur les systèmes VRV à récupération de chaleur (VRV IV Heat Recovery), le capteur BP joue un rôle encore plus critique car il participe au calcul de la répartition du réfrigérant entre les unités en mode froid et celles en mode chaud simultanément.

Aussi connu sous : JCJ CJ.Cerreur JCErr JCcode JC

Numéros d'urgence

ViteMaClim — Dépannage climatisation 01 86 76 00 00 Urgence européenne 112 SAV Daikin France 01 34 09 32 32

Quand appeler un professionnel

Faites appel à un frigoriste dès l'apparition du code JC. Le capteur de pression d'aspiration surveille la protection contre le fonctionnement en vide qui endommage les paliers du compresseur. De plus, un code JC peut masquer un véritable problème de pression basse (fuite de réfrigérant, restriction du circuit). Seul un diagnostic avec manomètre mécanique permet de distinguer un défaut capteur d'un problème réel de pression.

Panne sur votre climatisation ? Nos techniciens interviennent rapidement.

Demander un devis gratuit

Ou appelez le 01 86 76 00 00

Modèles concernés

RXYSA5ARXYSA6ARXYSQ4PRXYQ10PRXYQ16P

Causes possibles

Capteur électronique défaillant Très fréquent

L'élément de mesure du capteur de pression d'aspiration est hors service. La membrane piézoélectrique ou le circuit de conditionnement interne ne délivre plus de signal proportionnel. Le multimètre mesure une tension de sortie fixe (0 V ou 5 V) au lieu d'un signal variable entre 0,5 V et 4,5 V. Cette défaillance intervient généralement après 10-15 ans de service.

Faux contact sur le connecteur 3 broches Fréquent

Le connecteur du capteur de pression est desserré ou oxydé. Les vibrations du compresseur, particulièrement intenses sur les unités VRV à compresseurs multiples, provoquent un desserrage progressif. Le signal intermittent est interprété comme un défaut capteur. Un resserrage et un nettoyage des contacts résolvent souvent le problème.

Dommage électrique par surtension Modéré

Une surtension (orage, problème réseau) a endommagé l'électronique embarquée dans le capteur. Les capteurs de pression électroniques sont sensibles aux pics de tension car ils contiennent un amplificateur opérationnel alimenté en basse tension (5 V). Sans parafoudre, le capteur est vulnérable aux surtensions transitoires.

Câblage endommagé par l'environnement extérieur Modéré

Les fils du capteur sont dégradés par les intempéries, les UV ou la chaleur des tuyauteries voisines. Dans les unités extérieures installées en toiture, le cheminement des câbles est particulièrement exposé. Un fil endommagé génère un signal bruité ou absent que le contrôleur rejette.

Défaut du circuit d'acquisition sur la carte extérieure Rare

Le convertisseur analogique-numérique ou le circuit de référence sur la carte de contrôle extérieure est défaillant. Le capteur délivre un signal correct mais la carte ne le lit pas correctement. Ce diagnostic se confirme en mesurant la tension de sortie du capteur (doit correspondre à la pression réelle mesurée au manomètre).

Guide de résolution pas à pas

Couper l'alimentation du groupe extérieur Facile

Mettez l'unité extérieure hors tension au sectionneur dédié. Comme pour le capteur HP, le capteur de pression BP est monté directement sur le circuit frigorifique. N'intervenez jamais sur les raccords frigorifiques. Attendez 5 minutes avant toute inspection.

Inspecter le connecteur du capteur BP

Le capteur de pression d'aspiration est généralement situé sur la conduite d'aspiration (gros diamètre) entre l'accumulateur et l'entrée du compresseur. Vérifiez que son connecteur électrique 3 broches est correctement branché et que les fils ne présentent pas de dommage visible.

Reset électrique et observation Facile

Remettez le système sous tension et observez le comportement. Si le code JC réapparaît immédiatement (avant toute tentative de démarrage du compresseur), le capteur est probablement défectueux. Si le code apparaît pendant le fonctionnement, la pression basse réelle peut être en cause (fuite, restriction).

Contacter un frigoriste spécialisé VRV Difficile

Le remplacement du capteur de pression BP suit la même procédure que le capteur HP : récupération du réfrigérant, débrasage, brasage sous azote, mise sous vide et recharge. Seul un frigoriste certifié F-Gas peut réaliser cette intervention. Demandez une vérification complète du circuit basse pression en même temps.

⚠️ Cette étape nécessite une intervention professionnelle.

Prévention & entretien

Remplacement groupé HP + BP après 12 ans

Les capteurs de pression HP et BP vieillissent au même rythme. Remplacez-les ensemble lors d'une maintenance planifiée pour économiser sur la manipulation du réfrigérant (une seule récupération/recharge) et éliminer le risque de panne du second capteur dans les mois suivants.

Protection contre les surtensions

Installez un parafoudre de type 2 sur l'alimentation de l'unité extérieure. Les capteurs de pression électroniques sont particulièrement sensibles aux pics de tension car leur électronique interne fonctionne en basse tension (5 V). Un parafoudre à 150-300 € protège des composants valant des centaines d'euros.

Entretien des connecteurs à chaque visite

Nettoyez, resserrez et protégez les connecteurs des capteurs de pression lors de chaque visite de maintenance. La graisse diélectrique appliquée sur les contacts empêche l'oxydation et le faux contact, causes fréquentes de codes JC intermittents.

Vérification de la pression BP lors de chaque maintenance

Comparez systématiquement la pression affichée par le système (capteur JC) avec une mesure indépendante au manomètre. Un écart progressif au fil des années signale une dérive du capteur avant qu'il ne déclenche un code d'erreur.

Vérifier l'état du filtre d'aspiration

Un filtre d'aspiration colmaté provoque des chutes de pression anormales qui sollicitent le capteur dans sa plage basse. Faites contrôler et remplacer le filtre si nécessaire pour maintenir des conditions de fonctionnement normales.

Calendrier d'entretien

Mar

Vérification du capteur de pression BP

Faites contrôler la tension de sortie du capteur d'aspiration et comparez avec la pression réelle au manomètre. La correspondance doit être linéaire. Tout écart supérieur à 10 % de la plage de mesure indique une dérive nécessitant un remplacement.

Mai

Nettoyage des connecteurs extérieurs

Après l'hiver, nettoyez tous les connecteurs de l'unité extérieure avec du spray nettoyant contacts. L'humidité hivernale et les cycles gel/dégel favorisent l'oxydation. Appliquez de la graisse diélectrique pour protéger les contacts pendant la saison estivale.

Jui

Surveillance des pressions basses

En fonctionnement nominal, la pression d'aspiration doit se situer entre 5 et 12 bar en R-410A. Des valeurs instables ou hors plage sollicitent le capteur au-delà de ses conditions nominales. Vérifiez également que le filtre d'aspiration n'est pas colmaté.

Oct

Préparation hivernale

Vérifiez l'étanchéité des panneaux de l'unité extérieure et l'état des joints. Protégez les connecteurs des capteurs avec de la graisse diélectrique. En zone de gel fréquent, vérifiez que la résistance de carter du compresseur fonctionne pour éviter les condensations internes.

Déc

Bilan et planification des remplacements

Si les capteurs de pression ont plus de 12 ans, planifiez leur remplacement préventif groupé (HP + BP) lors de la prochaine visite de maintenance. Le coût combiné est inférieur à deux interventions séparées et élimine le risque de panne en pleine saison.

Informations constructeur

Daikin

Constructeur certifié

Horaires SAV: Lun-Ven 8h30-18h (non-stop)
Garantie: 3-5 ans pièces et main d'œuvre (extensible 10 ans compresseur)
Adresse: Daikin France SAS, ZAC Paris Nord 2, 67-69 rue de la Belle Étoile, 95972 Roissy CDG Cedex
Site SAV: daikin.fr

Pièces détachées concernées

Capteur de pression BP (transducteur) Daikin

70€ – 180€

Carte de contrôle unité extérieure Daikin VRV

400€ – 800€

Kit de brasage (baguettes argent + azote)

30€ – 60€

Faisceau de câblage capteur extérieur

20€ – 50€

Prix indicatifs pièces seules, hors main d'œuvre. Vérifiez la référence exacte avec un technicien.

Coût de réparation estimé

Pièces + main d'œuvre, hors déplacement. France métropolitaine.

280€ – 850€

Besoin d'un professionnel ?

Devis gratuit sous 24h — Techniciens certifiés RGE partout en France.

Demander un devis gratuit

Ou appelez directement : 01 86 76 00 00

Ce que disent nos clients

"Code JC sur notre VRV dans un hôtel 4 étoiles en pleine saison. Le frigoriste a diagnosticé un capteur de pression BP mort. Il a pu le remplacer dans la journée, ce qui nous a évité une nuit sans climatisation dans les 45 chambres. Intervention d'urgence à 750 €, mais compte tenu de l'enjeu, c'est le prix de la tranquillité."

Nathalie F.

Nice

"Notre entrepôt logistique affichait le code JC. Le technicien a d'abord soupconné une fuite car la pression basse semblait faible. Après vérification au manomètre, la pression était normale : c'était bien le capteur qui donnait une lecture erronée. Remplacement effectué, retour à la normale. Facture de 520 € pour un VRV de 45 kW."

Michel B.

Lyon

"Nous avons fait changer les deux capteurs HP et BP en même temps lors de l'apparition du code JC sur notre installation de 14 ans. Le technicien avait raison de proposer les deux : 3 mois plus tard, le capteur HP aurait probablement lâché aussi vu son âge. L'économie sur la double intervention a été de 300 € environ."

Anne-Sophie R.

Rennes

"Simple problème de connecteur sur notre VRV de bureau. Le technicien a nettoyé les contacts oxydés du capteur BP et reconnecté le tout. Coût de l'intervention : 150 €. Il a recommandé d'appliquer de la graisse diélectrique à chaque maintenance pour éviter la récidive. Simple et efficace."

David C.

Montpellier

Questions fréquentes

Que signifie le code erreur JC sur une climatisation Daikin VRV ? +

Le code JC sur un système Daikin VRV indique un défaut du capteur de pression d'aspiration (transducteur basse pression). Ce capteur électronique, installé sur la conduite d'aspiration de l'unité extérieure, mesure en continu la pression côté basse du circuit frigorifique. En fonctionnement normal, cette pression se situe entre 5 et 12 bar en R-410A (selon la température extérieure et la charge). Le signal du capteur (0,5 à 4,5 V proportionnel à la pression) est exploité pour calculer la température d'évaporation, la surchauffe, et détecter un manque de réfrigérant. Un code JC arrête le compresseur par mesure de sécurité.

Quelle différence entre les codes JA et JC sur le Daikin VRV ? +

Le code JA concerne le capteur de pression côté haute pression (refoulement) tandis que le code JC concerne le capteur côté basse pression (aspiration). Les deux sont des transducteurs électroniques de conception similaire, mais ils surveillent des plages de pression différentes : 10 à 40 bar pour le capteur HP (JA) et 1 à 15 bar pour le capteur BP (JC). Leurs rôles de protection sont complémentaires : le HP protège contre la surpression (risque d'éclatement) et le BP contre le fonctionnement en vide (risque de casse compresseur). Les deux provoquent l'arrêt du compresseur mais pour des raisons opposées. Le coût de remplacement est comparable.

Combien coûte le remplacement du capteur de pression JC sur un Daikin VRV ? +

Le remplacement du capteur de pression d'aspiration coûte entre 280 € et 850 € sur un système Daikin VRV. Le prix du capteur est de 70 à 180 € selon la référence (la plage de mesure diffère du capteur HP). L'intervention est identique en complexité au remplacement du capteur HP : récupération du réfrigérant, brasage, mise sous vide, recharge. Comptez 3 à 4 heures de main-d'œuvre. Un avantage : le technicien peut profiter de l'intervention pour vérifier l'état de l'accumulateur et du filtre d'aspiration, souvent accessibles au même moment, évitant une future intervention.

Le code JC Daikin VRV peut-il être causé par un manque de réfrigérant ? +

Pas directement. Le code JC désigne spécifiquement un défaut du capteur de pression lui-même (signal hors plage, circuit ouvert, court-circuit). Un manque de réfrigérant provoquera plutôt un code U0 (déficit de charge) détecté par le même capteur, mais dans ce cas le capteur fonctionne correctement et mesure une pression réellement basse. Néanmoins, un manque de réfrigérant sévère peut amener la pression BP à des niveaux si bas (inférieurs à 1 bar) que le capteur sort de sa plage de mesure, générant un code JC au lieu du U0 attendu. C'est pourquoi le diagnostic avec manomètre mécanique est indispensable.

Faut-il changer les deux capteurs JA et JC en même temps sur un Daikin VRV ? +

Ce n'est pas obligatoire mais c'est souvent recommandé si les deux capteurs ont le même âge et plus de 10 ans de service. Les capteurs de pression HP et BP subissent des contraintes comparables et vieillissent à un rythme similaire. Remplacer les deux lors de la même intervention permet d'économiser sur la main-d'œuvre (une seule récupération/recharge de réfrigérant au lieu de deux) et élimine le risque qu'un second capteur tombe en panne quelques mois après. Le surcoût de la deuxième pièce (70 à 200 €) est largement compensé par l'économie sur le déplacement et la manipulation du réfrigérant. Discutez-en avec votre technicien.
