Code erreur Daikin J9 — Thermistance tuyau gaz
Informations rapides
- Difficulté
- Modérée
- Coût estimé
- 120€ – 380€
- Disponibilité
- 24/7
- Délai moyen
- < 45 min
- Spécialité
- Climatisation
- Saison
- Été

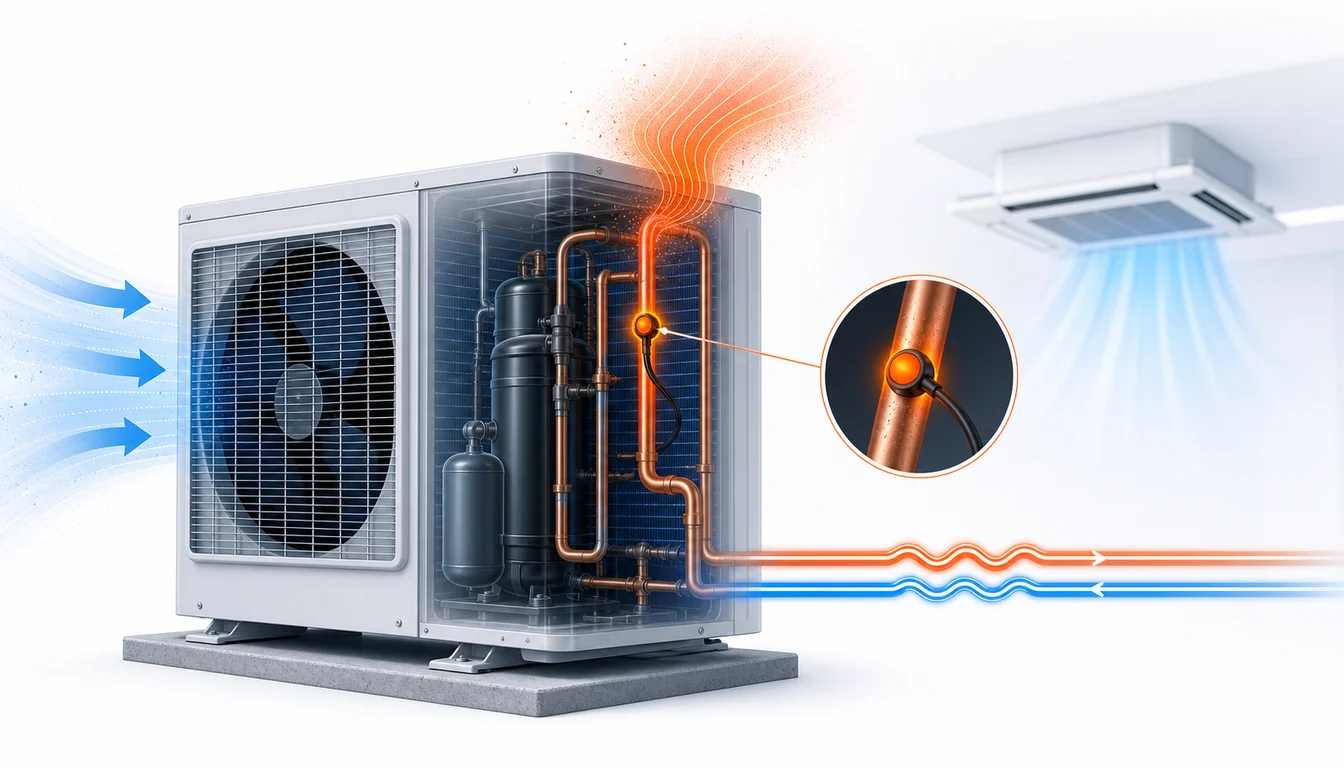

Le code J9 indique un défaut de la thermistance du tuyau gaz de l'unité extérieure Daikin VRV. Cette sonde CTN mesure la température du réfrigérant en phase gazeuse dans la conduite de refoulement ou la conduite de retour principale. Elle intervient dans le calcul du degré de surchauffe au refoulement et dans la protection thermique du compresseur contre les températures de refoulement excessives.
Symptômes associés
- • Le code J9 s'affiche sur le contrôleur centralisé ou la télécommande filaire
- • Le compresseur se met en sécurité thermique de manière répétée
- • La puissance de climatisation ou de chauffage est significativement réduite
- • L'unité extérieure émet des cycles courts marche/arrêt anormaux
Le saviez-vous ?
La température de refoulement d'un compresseur Scroll Inverter Daikin VRV peut varier de 60 °C (charge partielle, température extérieure modérée) à 115 °C (pleine charge, canicule). Au-delà de 120 °C, l'huile frigorifique polyolester commence à se décomposer, créant des acides qui corrodent les paliers du compresseur. La thermistance J9 est donc la dernière ligne de défense avant un dommage irréversible du compresseur, pièce dont le remplacement coûte entre 3 000 € et 8 000 € sur un VRV.
Numéros d'urgence
Quand appeler un professionnel
Contactez un technicien si la thermistance est défectueuse. La sonde du tuyau gaz de l'unité extérieure est située dans un environnement à haute température et soumise à de fortes vibrations. Son remplacement nécessite l'ouverture de l'unité extérieure, qui contient des composants sous haute tension (inverter) et des tuyauteries sous haute pression. Seul un technicien habilité doit intervenir dans ce compartiment.
Panne sur votre climatisation ? Nos techniciens interviennent rapidement.
Demander un devis gratuitOu appelez le 01 86 76 00 00
Modèles concernés
Causes possibles
5% Sonde endommagée par la chaleur excessive Très fréquent
La thermistance du tuyau gaz est exposée à des températures de 50 à 100 °C en fonctionnement continu. Après des années de contrainte thermique, le matériau semi-conducteur de la CTN se dégrade, provoquant une dérive puis une rupture du circuit. Cette cause représente environ 50 % des codes J9 sur les systèmes de plus de 8 ans.
4% Vibrations du compresseur desserrant le connecteur Fréquent
Les compresseurs Inverter des unités extérieures VRV génèrent des vibrations variables selon la fréquence de rotation (30-120 Hz). Ces vibrations transmises aux tuyauteries desserrent progressivement les connecteurs des sondes. Le défaut est d'abord intermittent, se manifestant aux fréquences de résonance, puis devient permanent.
3% Câblage fondu par proximité de la conduite de refoulement Modéré
Les fils de la thermistance passent à proximité de la conduite de refoulement dont la température peut dépasser 100 °C. La gaine isolante des fils fond progressivement au contact, provoquant un court-circuit entre les conducteurs. Le code J9 est alors permanent et accompagné d'une lecture de résistance nulle.
2% Oxydation par exposition aux intempéries Modéré
L'unité extérieure étant exposée aux éléments, l'humidité, la pluie ou les embruns marins pénètrent par les aérations et atteignent les connexions de la sonde. L'oxydation progressive crée une résistance parasite qui fausse la mesure. En zone littorale, cette cause est prépondérante.
1% Défaut de la carte inverter ou carte de contrôle Rare
Le circuit de mesure sur la carte de contrôle de l'unité extérieure est défaillant. Le composant de conversion analogique-numérique ou la résistance de référence est endommagé. La sonde est bonne mais la lecture est erronée. Le remplacement de la carte de contrôle extérieure est nécessaire, une intervention coûteuse (400 à 800 €).
Guide de résolution pas à pas
Prévention & entretien
Remplacement préventif tous les 7-8 ans
Les thermistances de l'unité extérieure, exposées à des températures plus élevées et aux intempéries, vieillissent plus vite que celles des unités intérieures. Planifiez leur remplacement préventif lors de la maintenance de la 8ème année pour éviter les pannes en période de forte sollicitation.
Vérifier l'écartement câbles/tuyauteries
Assurez-vous que les câbles des sondes sont éloignés d'au moins 3 cm des conduites de refoulement chaudes. Utilisez des colliers rilsan résistants à la chaleur (150 °C) pour maintenir cet écartement. Un contact direct fait fondre la gaine isolante en quelques mois.
Protection contre les intempéries
Si l'unité extérieure est particulièrement exposée (toiture sans abri, façade maritime), installez un auvent ou une casquette de protection au-dessus pour limiter l'infiltration directe de pluie dans le compartiment électrique. Les unités VRV sont conçues pour l'extérieur mais une protection supplémentaire prolonge la vie des composants.
Application de graisse diélectrique
Lors de chaque visite de maintenance, appliquez une fine couche de graisse diélectrique sur les connecteurs des sondes de l'unité extérieure. Cette protection repousse l'humidité et prévient l'oxydation des contacts, première cause de faux contact et de code J9 intermittent.
Surveillance des vibrations du compresseur
Des vibrations excessives du compresseur accélèrent le desserrage des connecteurs et la fatigue des câbles. Si l'unité extérieure vibre anormalement, faites vérifier les silent-blocs du compresseur et le serrage des fixations. Cette maintenance préventive protège à la fois le compresseur et les sondes.
Calendrier d'entretien
Inspection post-hivernale de l'unité extérieure
Après l'hiver, inspectez l'état des sondes de l'unité extérieure. Vérifiez l'absence de dégâts liés aux intempéries (infiltrations d'eau, corrosion). Nettoyez les connecteurs au spray nettoyant contacts si nécessaire.
Vérification des températures de refoulement
En début de saison de climatisation, relevez les températures de refoulement via le logiciel de diagnostic. Comparez avec les valeurs attendues pour la charge et la température extérieure. Des incohérences peuvent révéler une dérive de la sonde J9.
Contrôle en charge maximale
Pendant les pics de chaleur, surveillez la température de refoulement qui doit rester inférieure à 115 °C. Si le système limite la puissance de manière anormale, vérifiez la cohérence de la mesure J9 avec un thermomètre de contact indépendant.
Protection hivernale des connexions
Avant l'hiver, appliquez de la graisse diélectrique sur les connecteurs des sondes de l'unité extérieure pour les protéger de l'humidité et du gel. Vérifiez que les panneaux de l'unité sont correctement fermés et que les joints d'étanchéité sont intacts.
Bilan annuel et planification des remplacements
Intégrez la mesure de résistance des thermistances de l'unité extérieure au bilan annuel. Les sondes exposées à haute température vieillissent plus vite : planifiez leur remplacement tous les 7-8 ans en préventif, contre 10 ans pour les sondes d'unités intérieures.
Informations constructeur
Daikin
Constructeur certifié
- Horaires SAV
- Lun-Ven 8h30-18h (non-stop)
- Garantie
- 3-5 ans pièces et main d'œuvre (extensible 10 ans compresseur)
- Adresse
- Daikin France SAS, ZAC Paris Nord 2, 67-69 rue de la Belle Étoile, 95972 Roissy CDG Cedex
- Site SAV
- daikin.fr
Pièces détachées concernées
Thermistance CTN tuyau gaz Daikin VRV
15€ – 50€
Faisceau de câblage sonde unité extérieure
20€ – 55€
Carte de contrôle unité extérieure Daikin
400€ – 800€
Collier de fixation inox pour sonde
5€ – 15€
Prix indicatifs pièces seules, hors main d'œuvre. Vérifiez la référence exacte avec un technicien.
Coût de réparation estimé
Pièces + main d'œuvre, hors déplacement. France métropolitaine.
Besoin d'un professionnel ?
Devis gratuit sous 24h — Techniciens certifiés RGE partout en France.
Ou appelez directement : 01 86 76 00 00
Ce que disent nos clients
"Code J9 sur notre VRV en toiture d'un immeuble commercial. L'intervention a nécessité une nacelle élévatrice pour accéder à l'unité extérieure. La sonde était brûlée par contact avec la conduite de refoulement. Remplacement de la sonde et repositionnement du câblage avec des colliers. Intervention complète : 380 € dont 120 € de nacelle."
Frédéric P.
Paris
"Notre système VRV de 16 unités affichait le code J9 uniquement en mode chauffage par temps froid. Le frigoriste a identifié une sonde en dérive qui ne dépassait les tolérances qu'aux températures élevées de refoulement. Remplacement rapide de la sonde pour 175 €. Le système chauffe à nouveau à pleine puissance."
Aurélie M.
Lyon
"Après une tempête, notre VRV extérieur affichait le J9. De l'eau s'était infiltrée dans le connecteur de la sonde. Le technicien a séché les contacts, remplacé la sonde et installé un capot de protection supplémentaire. Facture de 210 €. Depuis, aucun problème même par mauvais temps."
Guillaume H.
Nantes
Questions fréquentes
Que signifie le code erreur J9 sur une climatisation Daikin VRV ? +
Le code J9 Daikin VRV est-il lié à un problème de compresseur ? +
Combien coûte le remplacement de la thermistance J9 sur un Daikin VRV ? +
Pourquoi le code J9 est-il plus fréquent sur les unités extérieures VRV ? +
Le code J9 Daikin VRV peut-il apparaître uniquement en mode chauffage ? +
