Code erreur Daikin J7 — Thermistance tuyau liquide
Informations rapides
- Difficulté
- Modérée
- Coût estimé
- 100€ – 320€
- Disponibilité
- 24/7
- Délai moyen
- < 45 min
- Spécialité
- Climatisation
- Saison
- Été

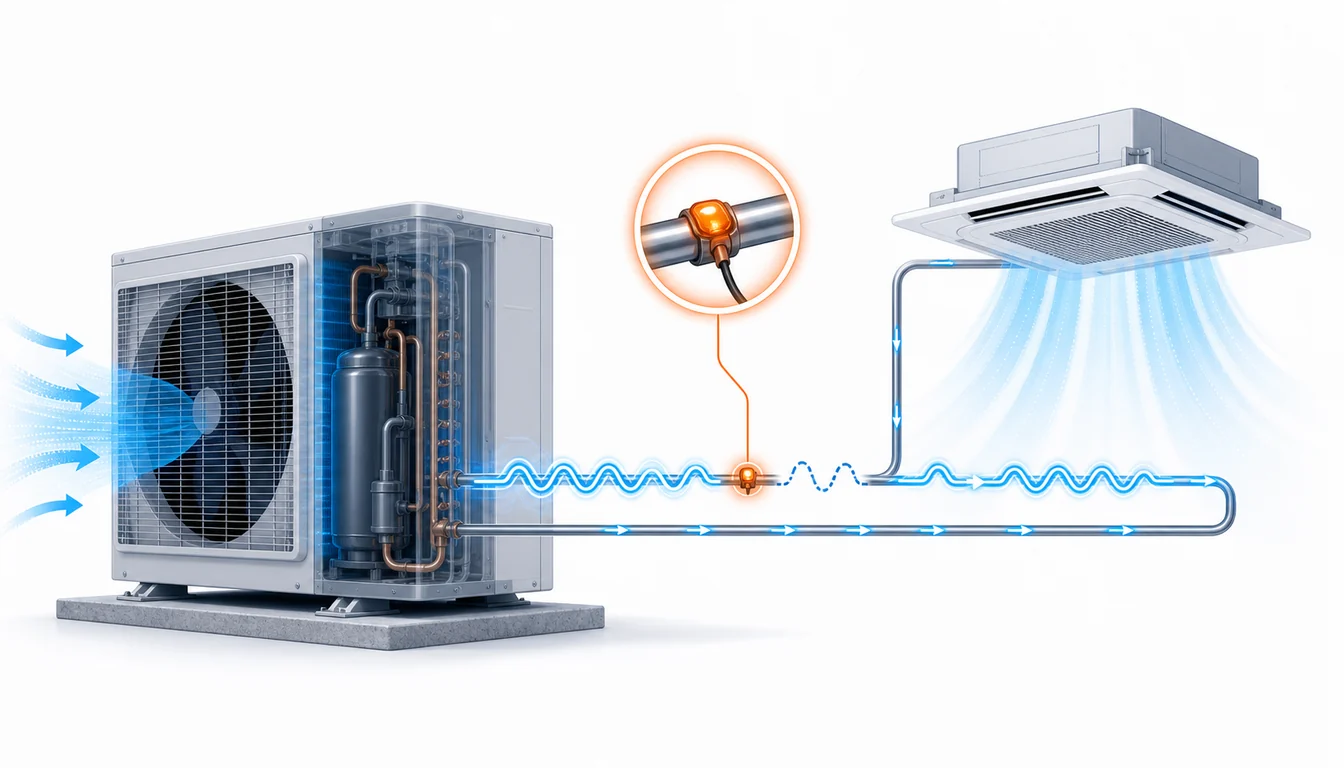

Le code J7 indique un défaut de la thermistance placée sur le tuyau liquide du circuit frigorifique. Cette sonde CTN mesure la température du réfrigérant en phase liquide haute pression pour calculer le sous-refroidissement et optimiser le cycle thermodynamique. Un dysfonctionnement de cette sonde — circuit ouvert, court-circuit ou dérive de mesure — empêche le système VRV de réguler efficacement la charge de réfrigérant distribuée à chaque unité intérieure.
Symptômes associés
- • Le code J7 apparaît sur la télécommande ou le contrôleur centralisé Daikin
- • L'unité fonctionne en mode dégradé avec une puissance frigorifique ou calorifique réduite
- • Le sous-refroidissement mesuré par le système est aberrant ou nul
- • Des variations de température de soufflage importantes d'une pièce à l'autre
Le saviez-vous ?
Le sous-refroidissement mesuré par la thermistance du tuyau liquide est un indicateur clé de la santé d'un système VRV. Un sous-refroidissement nominal de 5 à 8 °C garantit que le réfrigérant arrivant aux détendeurs est entièrement liquide, sans bulle de vapeur. Sur une installation VRV de 50 kW avec 15 unités intérieures, une erreur de mesure de 3 °C sur le sous-refroidissement peut provoquer une perte de capacité de 10 % et une surconsommation annuelle de 600 à 1 000 €.
Numéros d'urgence
Quand appeler un professionnel
Faites appel à un technicien certifié si la thermistance est défectueuse et doit être remplacée. Le positionnement de la sonde sur la tuyauterie liquide influence directement le calcul du sous-refroidissement et la distribution de réfrigérant entre les unités intérieures. Un mauvais calibrage ou un positionnement incorrect peut déséquilibrer l'ensemble de l'installation VRV et réduire son efficacité énergétique de 20 à 30 %.
Panne sur votre climatisation ? Nos techniciens interviennent rapidement.
Demander un devis gratuitOu appelez le 01 86 76 00 00
Modèles concernés
Causes possibles
5% Sonde CTN en circuit ouvert Très fréquent
Le fil interne de la thermistance est rompu après des années de cycles thermiques entre 20 °C (arrêt) et 55 °C (fonctionnement pleine charge en mode chauffage). Cette contrainte mécanique répétée finit par casser le fil fragile de l'élément CTN. Le multimètre affiche une résistance infinie. C'est la première cause du code J7 avec environ 40 % des cas.
4% Mauvais contact du connecteur sur la carte Fréquent
Le connecteur de la sonde sur la carte PCB est oxydé, desserré ou déformé. Les vibrations transmises par les tuyauteries sous pression et les cycles de mise en route/arrêt provoquent un desserrage progressif. Le défaut est souvent intermittent, apparaissant lors des vibrations du compresseur et disparaissant à l'arrêt.
3% Isolation thermique dégradée autour de la sonde Modéré
L'isolation mousse (Armaflex) entourant la sonde sur la tuyauterie liquide est endommagée ou absente. Sans isolation, la sonde mesure un mélange entre la température du tuyau et celle de l'air ambiant, faussant le calcul de sous-refroidissement. Ce défaut provoque un code J7 intermittent ou une dérive progressive des performances.
2% Câblage endommagé dans la gaine technique Modéré
Les fils de la sonde sont pincés, coupés ou abîmés dans les gaines techniques du bâtiment, souvent lors de travaux ultérieurs (passage de câbles, rénovation). Les fils fins (0,5 mm²) des thermistances sont fragiles et peu visibles dans un environnement encombré de câbles et tuyauteries.
1% Défaut du circuit analogique sur la carte PCB Rare
Le circuit de lecture de la thermistance sur la carte électronique est défaillant. La résistance de polarisation ou le filtre RC associé au canal de mesure sont endommagés. La sonde est saine mais la carte interprète mal le signal. Ce diagnostic se confirme en remplaçant temporairement la sonde par une résistance de précision de 10 kΩ.
Guide de résolution pas à pas
Prévention & entretien
Isoler correctement les tuyauteries et les sondes
Assurez-vous que toute la tuyauterie liquide est isolée avec de l'Armaflex de qualité, y compris autour des sondes de température. Une isolation continue et sans discontinuité garantit des mesures précises et évite les faux codes J7 liés aux échanges thermiques parasites.
Protéger les câbles dans les gaines techniques
Lors des travaux de rénovation ou de passage de câbles dans les gaines techniques, identifiez et protégez les fils des thermistances du système VRV. Utilisez des gaines de protection et des étiquettes de repérage pour éviter tout pincement ou coupure accidentelle.
Vérifier les connexions après chaque maintenance
Après chaque intervention de maintenance, vérifiez systématiquement que les connecteurs des thermistances sont correctement enfichés sur la carte PCB. Un oubli de reconnexion est une cause évitable et fréquente du code J7.
Remplacement préventif décennal
Planifiez le remplacement de toutes les thermistances après 10 ans de service. Le coût unitaire (15 à 50 €) est négligeable face au risque de dérive progressive qui dégrade insidieusement le rendement du système sans déclencher immédiatement d'alarme.
Calendrier d'entretien
Vérification des sondes tuyau liquide
Lors de la maintenance pré-estivale, faites mesurer la résistance de chaque thermistance du tuyau liquide. Vérifiez que les valeurs sont cohérentes avec la température ambiante et conformes aux spécifications Daikin. Un écart de plus de 15 % justifie un remplacement.
Contrôle de l'isolation des tuyauteries
Inspectez l'isolation Armaflex sur les tuyauteries liquide, en particulier autour des sondes. Remplacez tout tronçon endommagé, fissuré ou absent. Une isolation correcte est indispensable à la précision de mesure de la thermistance et au calcul du sous-refroidissement.
Relevé des sous-refroidissements
En pleine charge de climatisation, relevez le sous-refroidissement calculé par le système. La valeur normale se situe entre 5 °C et 10 °C. Des valeurs en dehors de cette plage peuvent indiquer une dérive de la sonde J7 avant le déclenchement de l'alarme.
Inspection des gaines techniques
Vérifiez que les câbles des sondes ne sont pas pincés ou endommagés dans les gaines techniques, surtout si des travaux ont eu lieu dans le bâtiment. Repositionnez les câbles à l'écart des arêtes vives et des passages fréquentés.
Bilan annuel et traçabilité
Archivez toutes les valeurs de résistance des thermistances dans le registre de maintenance. La comparaison annuelle permet d'identifier les tendances de dérive et de planifier les remplacements préventifs groupés, plus économiques qu'un remplacement unitaire en urgence.
