Code erreur Daikin H9 — Thermistance air exterieur

Pressostat haute pression

Le pressostat haute pression s'est declenche, indiquant que la pression dans le circuit frigorifique a depasse le seuil de securite. Les causes possibles sont un encrassement de l'echangeur exterieur, un ventilateur defaillant, une surcharge de refrigerant ou une obstruction du circuit.

Refoulement compresseur

Sur un Daikin VRV, une charge frigorifique insuffisante réduit le refroidissement interne du compresseur et augmente rapidement la température de refoulement. Le défaut F3 apparaît souvent après plusieurs minutes de fonctionnement soutenu, quand le compresseur compense une capacité devenue insuffisante. On observe fréquemment une baisse de puissance, des temps de marche plus longs et une surchauffe anormale de la ligne de refoulement. La recherche de fuite, le tirage au vide et la remise en charge doivent être réalisés par un frigoriste.

Moteur compresseur / module de puissance

Un defaut d'isolement du moteur compresseur ou une surintensite au niveau du module de puissance a ete detecte. Cela peut signaler un court-circuit dans les enroulements du compresseur, un defaut du module IGBT/IPM ou un probleme de cablage entre l'inverter et le compresseur. C'est un defaut critique.

Compresseur / cablage moteur

Le compresseur est en surcharge electrique ou le cablage moteur est debranche. Ce defaut indique soit une surintensité anormale mesuree par l'inverter, soit une perte de signal entre la carte de commande et le moteur du compresseur. Le risque d'endommagement du compresseur est eleve.

Compresseur

Le compresseur est bloque mecaniquement et ne parvient plus a tourner. Cela peut etre du a un grippage des parties mobiles, un manque de lubrification, une pression differentielle trop elevee au redemarrage ou un defaut mecanique interne. C'est l'un des defauts les plus graves.

Carte électronique PCB unité intérieure

Le code A1 signale un dysfonctionnement de la carte électronique principale de l'unité intérieure. Cette carte gère toutes les fonctions de l'unité : contrôle du ventilateur, pilotage du détendeur, lecture des sondes et communication avec l'unité extérieure. Une défaillance de cette carte entraîne l'arrêt complet de l'unité intérieure concernée.

Thermistance air exterieur

La sonde de temperature d'air exterieur est en court-circuit ou en circuit ouvert. Cette thermistance permet au systeme d'adapter son fonctionnement aux conditions climatiques et de gerer le degivrage en hiver. Un cable endommage ou une sonde oxydee en est souvent la cause.

Thermistance air extérieur

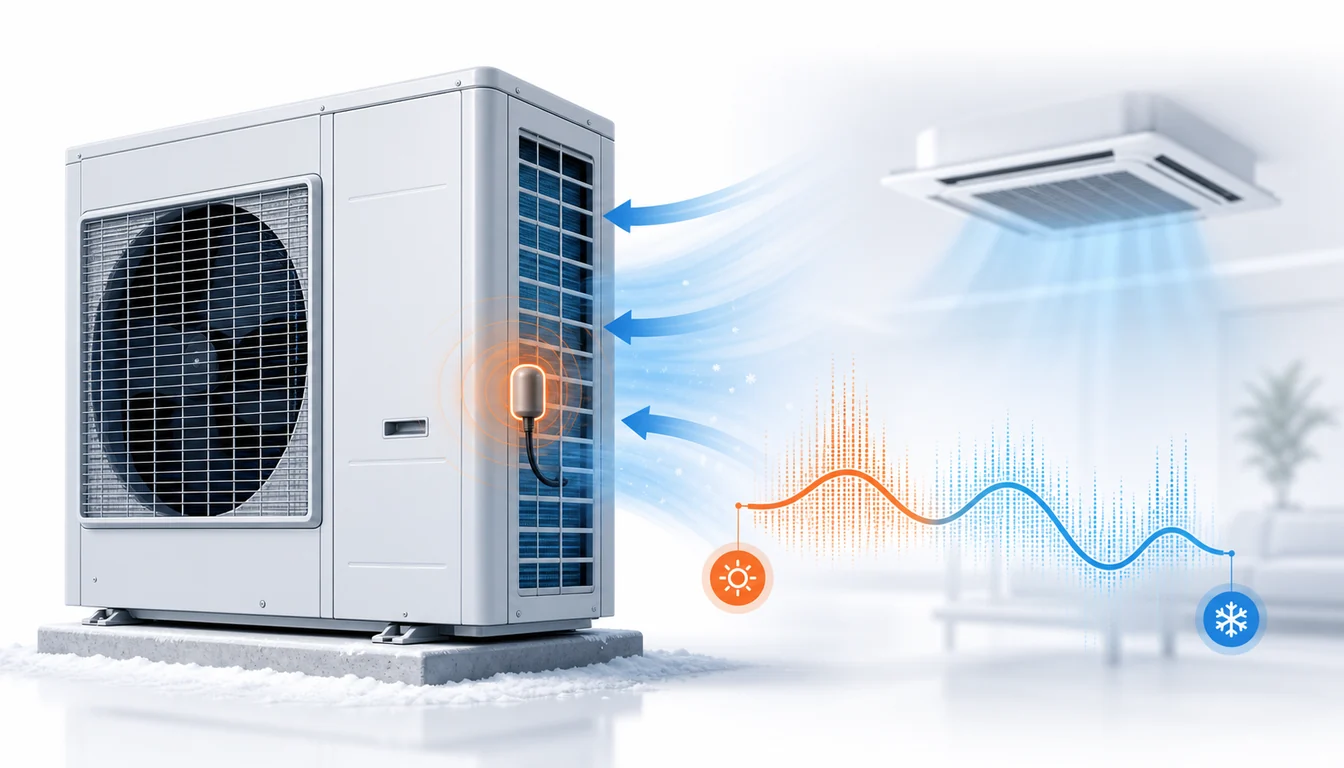

Le code H9 signale un défaut de la sonde de température d'air extérieur (thermistance) située sur l'unité extérieure. Cette sonde CTN mesure en permanence la température ambiante extérieure pour adapter le fonctionnement du système : modulation de la vitesse du compresseur, gestion des cycles de dégivrage, et calcul du sous-refroidissement. Lorsque sa valeur de résistance sort des limites attendues ou que le signal est coupé, la carte électronique déclenche le code H9.

Protection externe activée

Dispositif de protection externe activé suite à une anomalie détectée. Peut être causé par une surtension, un court-circuit ou un défaut d'isolement.

Dispositif de protection externe

Un dispositif de protection externe (thermostat antigel, pressostat, etc.) connecté aux bornes de l'unité intérieure s'est déclenché. Ce code peut aussi apparaître si les bornes sont mal câblées.

Bac à condensats et évacuation

Le code A3 indique que le niveau d'eau dans le bac à condensats de l'unité intérieure a atteint un seuil anormal. Le flotteur de sécurité ou le capteur de niveau s'est déclenché, signalant un risque de débordement. L'unité s'arrête automatiquement pour éviter un dégât des eaux dans le local climatisé.

Système de drainage

Le niveau d'eau de condensats est anormal. Le bac de récupération est plein, la pompe de relevage est défaillante ou l'évacuation est bouchée. Fréquent sur les cassettes et gainables SkyAir.
