Code erreur Daikin E3 — Pressostat haute pression

Refoulement compresseur

Sur un Daikin VRV, une charge frigorifique insuffisante réduit le refroidissement interne du compresseur et augmente rapidement la température de refoulement. Le défaut F3 apparaît souvent après plusieurs minutes de fonctionnement soutenu, quand le compresseur compense une capacité devenue insuffisante. On observe fréquemment une baisse de puissance, des temps de marche plus longs et une surchauffe anormale de la ligne de refoulement. La recherche de fuite, le tirage au vide et la remise en charge doivent être réalisés par un frigoriste.

Moteur compresseur / module de puissance

Un defaut d'isolement du moteur compresseur ou une surintensite au niveau du module de puissance a ete detecte. Cela peut signaler un court-circuit dans les enroulements du compresseur, un defaut du module IGBT/IPM ou un probleme de cablage entre l'inverter et le compresseur. C'est un defaut critique.

Compresseur / cablage moteur

Le compresseur est en surcharge electrique ou le cablage moteur est debranche. Ce defaut indique soit une surintensité anormale mesuree par l'inverter, soit une perte de signal entre la carte de commande et le moteur du compresseur. Le risque d'endommagement du compresseur est eleve.

Compresseur

Le compresseur est bloque mecaniquement et ne parvient plus a tourner. Cela peut etre du a un grippage des parties mobiles, un manque de lubrification, une pression differentielle trop elevee au redemarrage ou un defaut mecanique interne. C'est l'un des defauts les plus graves.

Carte électronique PCB unité intérieure

Le code A1 signale un dysfonctionnement de la carte électronique principale de l'unité intérieure. Cette carte gère toutes les fonctions de l'unité : contrôle du ventilateur, pilotage du détendeur, lecture des sondes et communication avec l'unité extérieure. Une défaillance de cette carte entraîne l'arrêt complet de l'unité intérieure concernée.

Détendeur électronique

Le code A9 signale un dysfonctionnement du détendeur électronique (Electronic Expansion Valve — EEV) de l'unité intérieure. Ce composant critique régule le débit de réfrigérant entrant dans l'évaporateur pour maintenir un surchauffe optimale. La panne peut provenir d'un blocage de l'aiguille du détendeur par des impuretés dans le circuit frigorifique, d'un défaut de la bobine de commande, ou d'une erreur de signal entre la carte électronique et le détendeur.

Pressostat haute pression

Sur le code H3, Daikin surveille la continuité du pressostat haute pression alors que le compresseur est à l'arrêt. Si le contact interne du pressostat devient instable, oxydé ou mécaniquement fatigué, la carte de l'unité extérieure interprète une anomalie de sécurité et bloque le système. Ce défaut est typique sur des groupes ayant subi de fortes variations thermiques, des cycles courts répétés ou des vibrations prolongées. Dans ce cas, la panne n'indique pas forcément une surpression réelle du circuit frigorifique, mais bien un défaut du composant de contrôle.

Pressostat haute pression

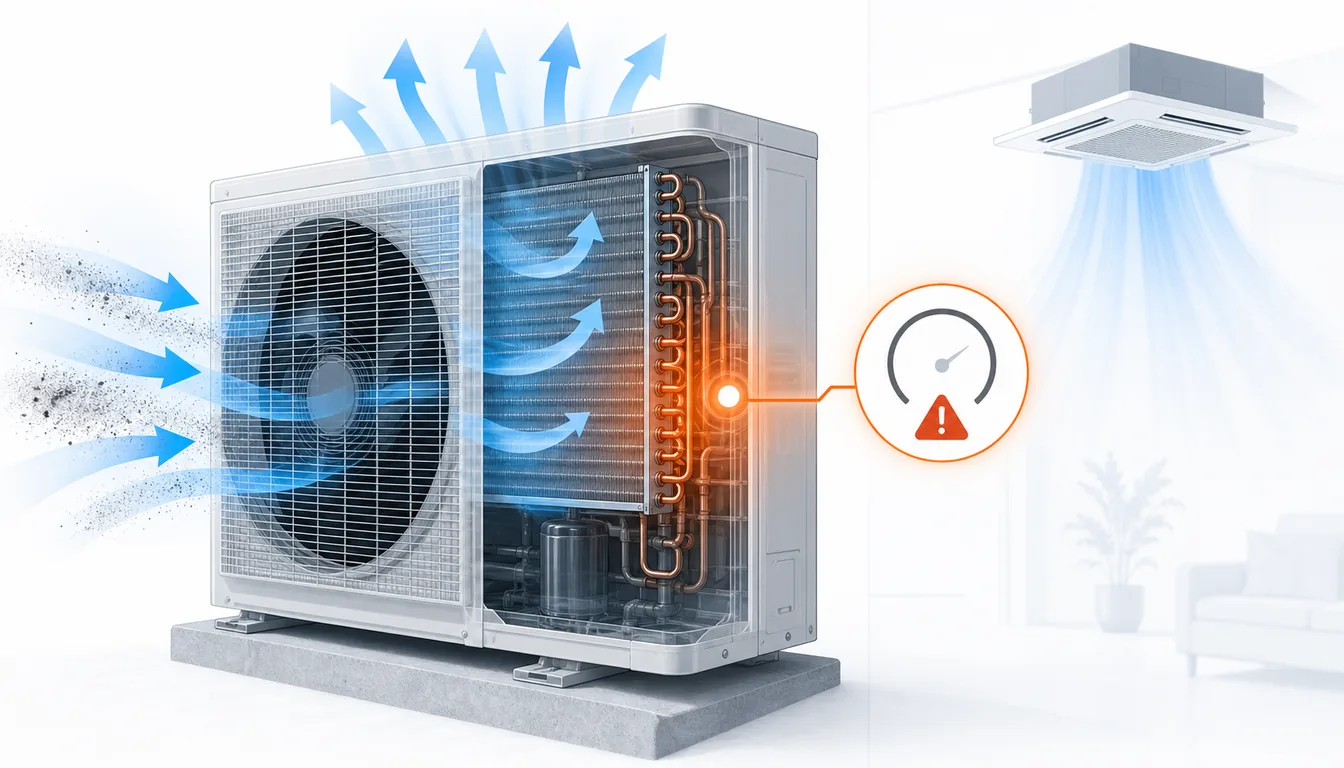

Le code H3 indique que le pressostat haute pression a détecté une pression anormalement élevée dans le circuit frigorifique. Cette situation survient lorsque le fluide frigorigène ne peut pas évacuer correctement sa chaleur au niveau du condenseur extérieur. Les causes les plus fréquentes sont un condenseur encrassé, un ventilateur extérieur défaillant ou une surcharge de réfrigérant.

Pressostat haute pression

Activation du pressostat haute pression due à un échangeur extérieur encrassé, un manque de ventilation ou une surcharge de réfrigérant.

Échangeur à plaques

Sur une Daikin Altherma, le code 89-01 apparaît lorsque la protection antigel de l'échangeur à plaques se déclenche pendant un dégivrage. Si le circulateur ne pousse pas assez d'eau, si plusieurs zones sont fermées ou si le filtre hydraulique oppose trop de perte de charge, la température de l'échangeur chute trop vite. Daikin associe les codes voisins 89-02 et 89-03 à un très faible volume d'eau pendant le dégivrage, ce qui renforce l'hypothèse d'une instabilité hydraulique avant le passage en défaut dur. C'est de loin le scénario le plus fréquent sur les installations très zonées ou partiellement fermées.

Échangeur à plaques

Sur de nombreuses Daikin Altherma, le code 89-02 apparaît quand la protection antigel de l'échangeur à plaques détecte un fonctionnement avec un volume hydraulique insuffisant. C'est particulièrement typique pendant le dégivrage, quand l'installation n'a pas assez d'inertie pour stabiliser la température côté eau. Le phénomène est fréquent sur les installations sans ballon tampon, avec très peu de radiateurs ouverts, ou avec un plancher chauffant fortement sectorisé. L'échangeur à plaques refroidit alors trop vite et l'automate coupe la machine pour éviter un gel interne.

Échangeur à plaques

Troisième niveau d'alerte gel de l'échangeur à plaques. Ce code indique que la température de l'échangeur est descendue à un niveau critique malgré les protections précédentes (89-01, 89-02). Les dommages sont très probables.

Circuit haute pression / pressostat HP

Le pressostat haute pression ou le capteur de pression a detecte une valeur excessive dans le circuit frigorifique. Les causes principales sont un condenseur encrasse, un ventilateur exterieur defaillant, une surcharge de refrigerant ou une temperature exterieure extreme. C'est un defaut grave qui protege le compresseur.
