Code erreur Daikin A9 — Détendeur électronique
Informations rapides
- Difficulté
- Pro requis
- Coût estimé
- 250€ – 800€
- Disponibilité
- 24/7
- Délai moyen
- < 45 min
- Spécialité
- Climatisation
- Saison
- Été

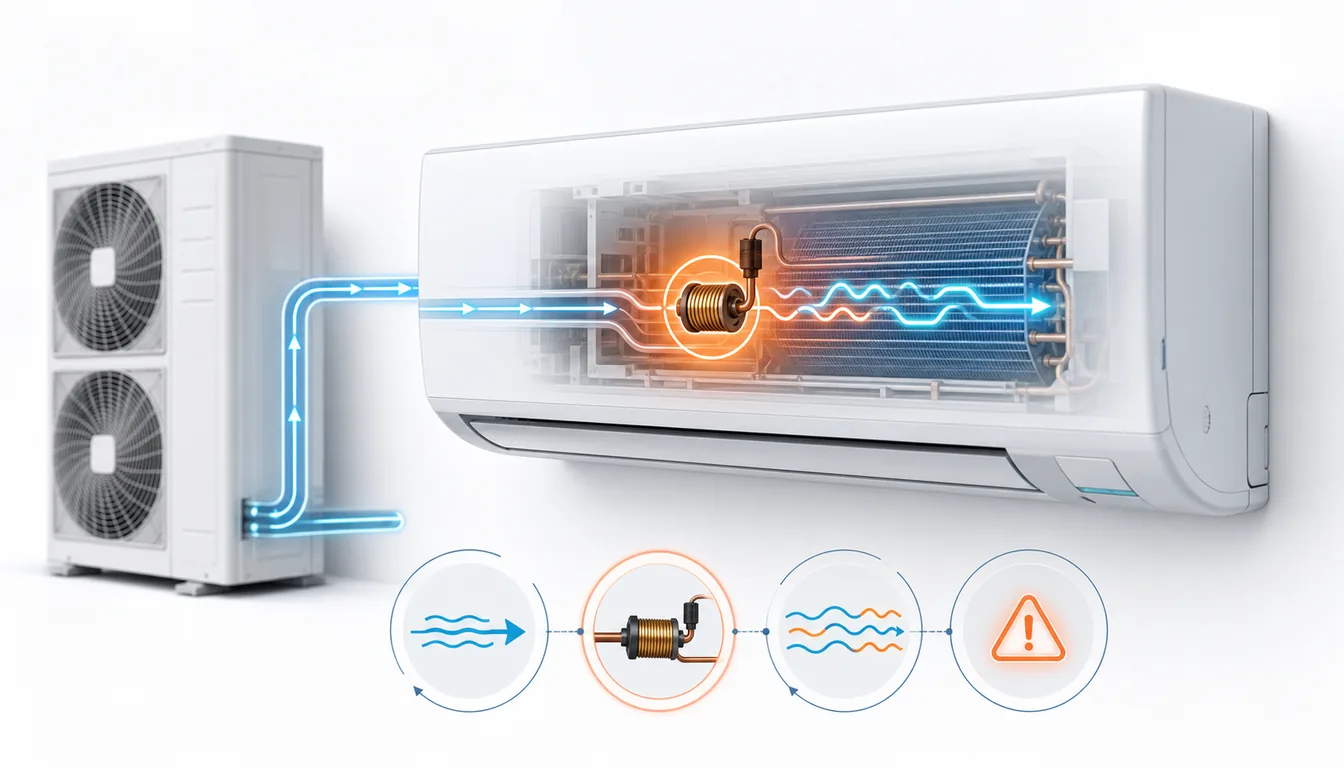

Le code A9 signale un dysfonctionnement du détendeur électronique (Electronic Expansion Valve — EEV) de l'unité intérieure. Ce composant critique régule le débit de réfrigérant entrant dans l'évaporateur pour maintenir un surchauffe optimale. La panne peut provenir d'un blocage de l'aiguille du détendeur par des impuretés dans le circuit frigorifique, d'un défaut de la bobine de commande, ou d'une erreur de signal entre la carte électronique et le détendeur.
Symptômes associés
- • L'unité intérieure souffle de l'air à température ambiante sans effet de climatisation ni de chauffage
- • Le code A9 s'affiche sur la télécommande filaire ou le contrôleur centralisé
- • Des bruits de sifflement ou de gargouillis proviennent de l'unité intérieure
- • Formation de givre visible sur les tuyauteries de raccordement de l'unité intérieure
Le saviez-vous ?
Le détendeur électronique d'un système Daikin VRV ajuste son ouverture jusqu'à 200 fois par minute pour maintenir une surchauffe optimale de 5 à 8 °C à la sortie de l'évaporateur. Cette précision de régulation, bien supérieure à celle d'un détendeur thermostatique classique, est l'une des raisons pour lesquelles les systèmes VRV atteignent des COP (Coefficient de Performance) de 4,5 à 5,2, soit 30 % d'économie d'énergie par rapport aux systèmes conventionnels.
Numéros d'urgence
Quand appeler un professionnel
Appelez immédiatement un frigoriste certifié si le code A9 persiste après un reset électrique. Le détendeur électronique fait partie du circuit frigorifique sous haute pression (jusqu'à 40 bar). Toute intervention sur ce composant nécessite une attestation de capacité F-Gas. Un détendeur bloqué en position fermée peut provoquer une mise en sécurité du compresseur par haute pression, endommageant potentiellement d'autres composants coûteux.
Panne sur votre climatisation ? Nos techniciens interviennent rapidement.
Demander un devis gratuitOu appelez le 01 86 76 00 00
Modèles concernés
Causes possibles
5% Bobine de commande du détendeur défectueuse Très fréquent
La bobine électromagnétique qui pilote l'aiguille du détendeur est en court-circuit ou en circuit ouvert. Sa résistance nominale (typiquement 30 à 50 ohms) s'écarte des valeurs normales. Ce défaut survient après des surtensions répétées ou un vieillissement naturel des enroulements. Le diagnostic se fait au multimètre en mesurant la résistance de la bobine déconnectée.
4% Blocage de l'aiguille par impuretés Fréquent
Des particules métalliques, des résidus de brasage ou des traces d'humidité transformées en cristaux de glace bloquent le mouvement de l'aiguille du détendeur. Ce problème est fréquent sur les installations où le circuit frigorifique n'a pas été correctement nettoyé et mis sous vide lors de la mise en service. Les filtres déshydrateurs saturés aggravent la situation.
3% Défaut de la carte PCB de l'unité intérieure Modéré
Le circuit de commande du détendeur sur la carte électronique de l'unité intérieure ne délivre plus les impulsions correctes. Un composant grillé sur le driver du moteur pas-à-pas empêche la rotation de l'aiguille. Ce défaut génère souvent un code A9 intermittent qui disparaît temporairement après un reset avant de devenir permanent.
2% Câblage défectueux entre carte et détendeur Modéré
Le faisceau 4 fils reliant la carte PCB à la bobine du détendeur est endommagé : fil coupé, gaine abîmée par la chaleur des tuyauteries, ou connecteur oxydé. Ce défaut se manifeste par un code A9 intermittent, souvent corrélé aux vibrations du système. L'inspection visuelle et un test de continuité fil par fil permettent d'identifier le problème.
1% Détendeur mécaniquement usé en fin de vie Rare
Après 12 à 15 ans de fonctionnement, le siège et l'aiguille du détendeur présentent une usure qui empêche une régulation précise du débit. Les fuites internes au détendeur provoquent des oscillations de surchauffe que la carte interprète comme un défaut. Le remplacement complet du détendeur est alors la seule solution.
Guide de résolution pas à pas
Prévention & entretien
Maintenance annuelle du circuit frigorifique
Faites réaliser un contrôle annuel du circuit frigorifique par un professionnel certifié. La vérification des pressions, de la surchauffe et du sous-refroidissement permet de détecter un début de dysfonctionnement du détendeur avant qu'il ne déclenche un code A9.
Remplacement périodique du filtre déshydrateur
Le filtre déshydrateur protège le détendeur contre les impuretés et l'humidité dans le circuit. Faites-le remplacer tous les 3 à 5 ans, ou immédiatement après toute intervention de brasage sur le circuit frigorifique. Un filtre saturé est la première cause de blocage du détendeur.
Mise sous vide rigoureuse lors des interventions
Exigez une mise sous vide poussée (inférieure à 500 microns pendant 30 minutes) lors de toute intervention sur le circuit frigorifique. L'humidité résiduelle se transforme en cristaux de glace qui bloquent l'aiguille du détendeur, surtout en mode climatisation.
Protection contre les surtensions
Installez un parafoudre et un onduleur sur l'alimentation du système VRV. Les surtensions répétées endommagent progressivement la bobine du détendeur et la carte électronique de commande. Un investissement de 200 à 500 € qui protège un système à plusieurs dizaines de milliers d'euros.
Surveillance via le système de supervision
Si votre installation dispose d'un Daikin Intelligent Touch Manager ou d'une GTC, configurez des alertes sur les écarts de surchauffe supérieurs à 3 °C. Cette surveillance précoce permet d'anticiper les pannes de détendeur et de planifier l'intervention avant la défaillance complète.
Calendrier d'entretien
Contrôle du circuit frigorifique
Faites vérifier les pressions de fonctionnement et la surchauffe par un professionnel. Des valeurs anormales peuvent indiquer un début de dysfonctionnement du détendeur. C'est aussi le moment de contrôler l'état du filtre déshydrateur.
Vérification des connexions électriques
Avant la saison de climatisation, faites contrôler les connecteurs des détendeurs de chaque unité intérieure. Resserrez les connexions desserrées et remplacez les cosses oxydées. Cette opération préventive réduit de 60 % les pannes A9 estivales.
Surveillance des performances
En pleine charge thermique, relevez les températures de soufflage de chaque unité intérieure. Un écart de plus de 5 °C par rapport à la consigne peut indiquer un début de dysfonctionnement du détendeur, bien avant l'apparition du code A9.
Nettoyage du filtre déshydrateur
Faites remplacer ou contrôler le filtre déshydrateur du circuit frigorifique par un professionnel. Un filtre saturé laisse passer des impuretés qui encrassent progressivement l'aiguille du détendeur. Fréquence recommandée : tous les 3 à 5 ans selon l'environnement.
Bilan annuel complet
Le bilan de maintenance annuel doit inclure un test fonctionnel de chaque détendeur électronique : vérification de la course complète (0 à 500 pas), mesure de la résistance de bobine, et contrôle de la surchauffe en régime établi. Archivez les valeurs pour détecter les dérives.
Informations constructeur
Daikin
Constructeur certifié
- Horaires SAV
- Lun-Ven 8h30-18h (non-stop)
- Garantie
- 3-5 ans pièces et main d'œuvre (extensible 10 ans compresseur)
- Adresse
- Daikin France SAS, ZAC Paris Nord 2, 67-69 rue de la Belle Étoile, 95972 Roissy CDG Cedex
- Site SAV
- daikin.fr
Pièces détachées concernées
Détendeur électronique EEV Daikin (avec bobine)
120€ – 300€
Bobine de commande EEV seule
45€ – 90€
Carte électronique PCB unité intérieure
200€ – 450€
Filtre déshydrateur circuit frigorifique
30€ – 80€
Prix indicatifs pièces seules, hors main d'œuvre. Vérifiez la référence exacte avec un technicien.
Coût de réparation estimé
Pièces + main d'œuvre, hors déplacement. France métropolitaine.
Besoin d'un professionnel ?
Devis gratuit sous 24h — Techniciens certifiés RGE partout en France.
Ou appelez directement : 01 86 76 00 00
Ce que disent nos clients
"Le code A9 est apparu sur deux unités intérieures de notre cabinet d'avocats simultanément. Le frigoriste a diagnostiqué un circuit frigorifique encrassé après 8 ans sans entretien du filtre déshydrateur. Remplacement des deux détendeurs et du filtre, remise en service en une journée. Depuis, tout est impeccable et nous avons signé un contrat de maintenance."
Christophe M.
Bordeaux
"Notre boutique affichait le code A9 en plein mois d'août, une catastrophe. Le technicien est intervenu le jour même et a trouvé la bobine du détendeur en court-circuit. Pièce changée en 1h30, coût total 350 € déplacement inclus. J'ai appris qu'il fallait surveiller la propreté du circuit et faire un entretien annuel."
Nadia K.
Toulouse
"Code A9 récurrent sur notre VRV IV depuis 3 mois. Après deux passages infructueux d'un premier technicien, un second a enfin identifié un défaut de carte PCB plutôt que le détendeur lui-même. Le remplacement de la carte a définitivement résolu le problème. Morale : insistez pour un diagnostic complet avant de changer des pièces."
Philippe G.
Strasbourg
Questions fréquentes
Que signifie le code erreur A9 sur ma climatisation Daikin VRV ? +
Le code A9 Daikin VRV peut-il endommager le compresseur ? +
Combien coûte le remplacement d'un détendeur électronique Daikin VRV ? +
Comment savoir si le détendeur A9 est bloqué ouvert ou fermé sur mon Daikin VRV ? +
Le code A9 sur Daikin VRV peut-il être causé par un manque de réfrigérant ? +
