Code erreur Daikin U4 — Communication unités intérieure/extérieure
Informations rapides
- Difficulté
- Pro requis
- Coût estimé
- 150€ – 450€
- Disponibilité
- 24h/7j
- Délai moyen
- < 30 min
- Spécialité
- Climatisation
- Saison
- Été

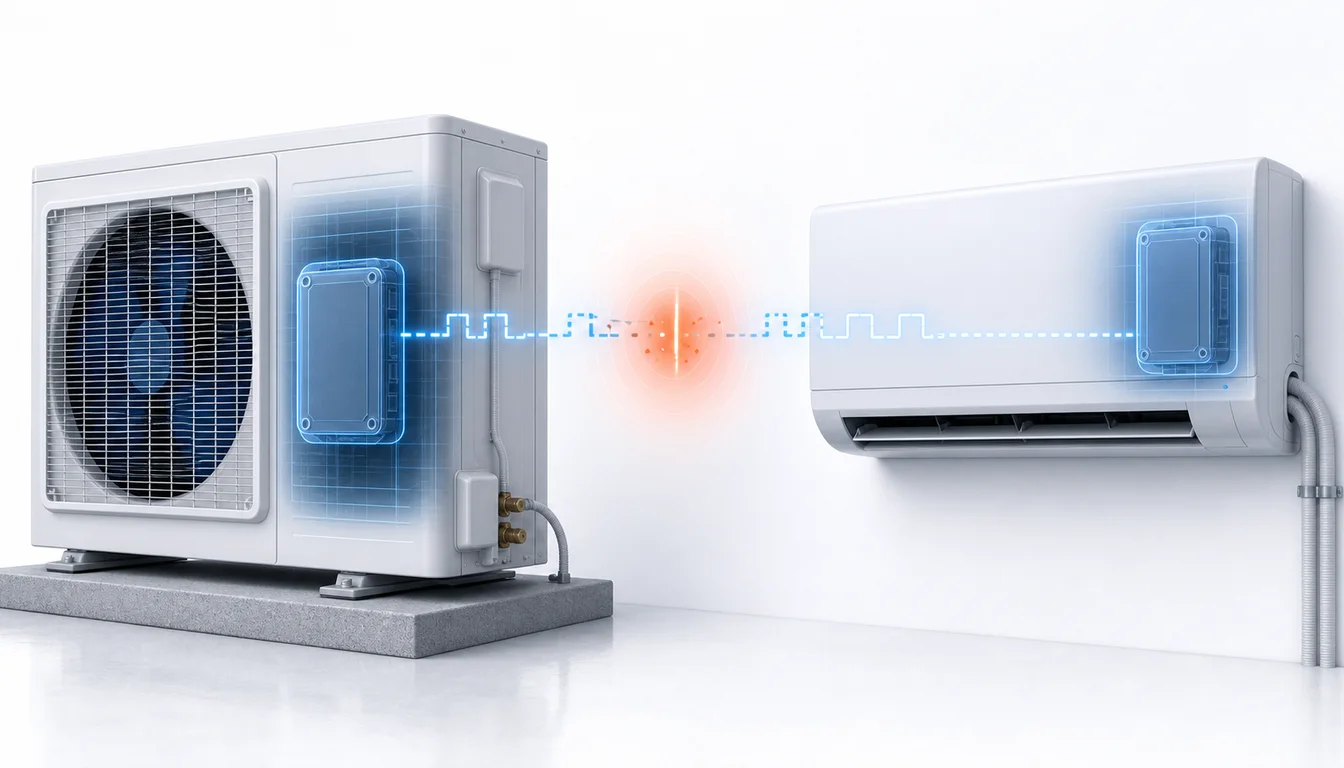

Câblage défectueux entre unité intérieure et extérieure, ou cartes électroniques en panne. La communication entre les deux unités est interrompue.
Symptômes associés
- • Les unités ne communiquent plus
- • Arrêt total du système
- • Voyant erreur clignotant
Le saviez-vous ?
Sur beaucoup de climatiseurs Daikin, la télécommande permet de faire défiler les codes défauts et d'identifier précisément un U4 avant même l'intervention. Daikin France annonce aussi une disponibilité des pièces indispensables pendant dix ans après la date de fabrication, ce qui facilite les réparations ciblées sur les cartes, sondes et composants électriques.
Numéros d'urgence
Quand appeler un professionnel
Si l'erreur persiste après redémarrage, un technicien doit vérifier les cartes électroniques et le câblage interne.
Panne sur votre climatisation ? Nos techniciens interviennent rapidement.
Demander un devis gratuitOu appelez le 01 86 76 00 00
Modèles concernés
Causes possibles
5% Bornier ou câble d'interconnexion intérieur/extérieur desserré Très fréquent
Le code erreur U4 Daikin apparaît très souvent quand la liaison de communication entre l'unité intérieure et l'unité extérieure est interrompue par un mauvais serrage au bornier. Une cosse légèrement oxydée, un conducteur mal engagé ou un câble pincé suffit à dégrader le signal de transmission. Sur un split ou un multi-split, le défaut peut se manifester après des vibrations, une intervention électrique ou une dilatation thermique saisonnière. Le contrôle porte sur la continuité, la polarité, l'état des isolants et le serrage réel des vis de connexion.
4% Microcoupure secteur, surtension ou alimentation instable Fréquent
Une alimentation électrique instable peut perturber les échanges de données entre les cartes électroniques Daikin et déclencher un U4, surtout après orage, coupure brève ou remise sous tension brutale. L'unité intérieure redémarre parfois alors que l'unité extérieure n'a pas encore initialisé sa carte, ce qui provoque une perte de synchronisation. Ce scénario est fréquent sur des installations sans protection parafoudre ou sur un circuit partagé avec d'autres appareils puissants. Un contrôle de tension, des fusibles carte et du temps de réinitialisation complète permet d'écarter cette piste.
4% Carte électronique unité extérieure défaillante Fréquent
Quand la carte principale de l'unité extérieure ne transmet plus correctement les informations, le système Daikin remonte un défaut U4 lié à la communication unités intérieure/extérieure. La panne peut venir d'un relais fatigué, d'un composant de puissance échauffé, d'une piste endommagée ou d'un fusible carte partiellement coupé. Sur les multi-splits, une carte extérieure affaiblie peut provoquer des arrêts aléatoires puis un défaut permanent. Le diagnostic se confirme par mesures électriques, inspection visuelle et contrôle des LED ou codes de service selon la série.
3% Carte électronique unité intérieure ou module de commande perturbé Modéré
Le U4 ne provient pas uniquement du groupe extérieur: une carte d'unité intérieure incapable d'émettre ou de recevoir correctement la trame peut bloquer toute la communication. Une humidité excessive, une piste oxydée, un connecteur mal enfiché ou un défaut d'alimentation basse tension sur la carte peuvent être en cause. En multi-split, une seule unité intérieure défaillante peut parfois perturber le bus et immobiliser le reste du système. Il faut alors isoler les unités une à une pour identifier celle qui fait tomber la communication.
2% Erreur de câblage après installation, dépannage ou remplacement de pièce Modéré
Après une pose, un remplacement de carte ou une reprise de câblage, une inversion de conducteurs entre S1, S2, S3 ou une mauvaise correspondance entre unités peut générer un code U4 Daikin. Le défaut n'est pas toujours immédiat: il peut apparaître au premier appel en puissance ou lors d'un changement de mode. Sur les systèmes multi-split, le risque augmente si plusieurs liaisons passent ensemble et qu'une unité est repiquée sur le mauvais bornier. Le schéma constructeur et le repérage fil à fil sont indispensables pour valider cette hypothèse.
1% Oxydation, infiltration d'eau ou dommage mécanique sur faisceau Rare
En façade, en combles ou en goulotte extérieure, l'humidité et les UV peuvent détériorer progressivement le câble de liaison et provoquer un défaut de communication U4. Une gaine fendue, une morsure de rongeur, un écrasement derrière un cache ou une infiltration dans le coffret suffit à créer une résistance parasite ou un court-circuit intermittent. Ce type de panne est moins fréquent mais redoutable car il peut disparaître temporairement par temps sec. L'inspection physique du parcours et la mesure d'isolement sont alors prioritaires.
Guide de résolution pas à pas
Prévention & entretien
Faire resserrer les borniers une fois par an
Le code U4 Daikin provient très souvent d'une liaison qui perd son contact électrique. Un contrôle annuel du serrage sur l'unité intérieure et l'unité extérieure limite fortement les pertes de communication.
Protéger l'installation contre surtensions et microcoupures
Une alimentation instable peut désynchroniser les cartes électroniques et déclencher un défaut U4. Un circuit dédié bien protégé et, si besoin, un parafoudre adapté réduisent ce risque.
Éviter toute reprise de câblage sans schéma constructeur
Sur un split ou un multi-split Daikin, une inversion de conducteur suffit à bloquer la transmission. Toute modification doit suivre le repérage d'origine et être validée borne par borne.
Maintenir les goulottes et passages de câbles au sec
L'humidité, les condensats et les UV accélèrent l'oxydation des liaisons inter-unités. Une goulotte fermée, propre et intacte protège le bus de communication sur la durée.
Faire contrôler rapidement un U4 intermittent
Un défaut qui disparaît après redémarrage ne signifie pas que la panne est réglée. Sur Daikin, un U4 intermittent précède souvent une coupure totale de communication ou une défaillance de carte.
Programmer un entretien professionnel avant l'été
La forte charge estivale révèle les cartes fatiguées, les faux contacts et les alimentations limites. Un entretien préventif avant canicule réduit les arrêts complets de climatisation.
Calendrier d'entretien
Contrôle de reprise avant saison froide/chaude
Nettoyer les filtres, vérifier les voyants, écouter les relais au démarrage et contrôler que chaque unité intérieure Daikin communique correctement avec le groupe extérieur sans code U4 ni démarrage anormal.
Inspection des liaisons électriques et goulottes
Faire contrôler les borniers, le serrage des conducteurs, l'état du câble d'interconnexion et les traces d'oxydation avant les fortes sollicitations estivales des systèmes split et multi-split.
Surveillance en charge maximale
En période chaude, vérifier les cycles longs, la stabilité d'alimentation et l'absence d'arrêt intempestif. Un U4 qui apparaît seulement en forte charge oriente souvent vers une carte ou une liaison fragilisée.
Bascule chauffage et vérification multi-split
Tester toutes les unités intérieures avant la saison de chauffe, contrôler les temps de réponse au changement de mode et s'assurer qu'aucune unité ne perturbe la communication globale.
Protection hivernale du groupe extérieur
Inspecter le coffret, les passages de câble, l'évacuation des condensats et l'état des protections électriques pour éviter humidité, corrosion et défauts de transmission pendant l'hiver.
Informations constructeur
Daikin
Constructeur certifié
- Horaires SAV
- Lun-Ven 9h-18h
- Garantie
- 2 ans de garantie légale, extensions possibles jusqu'à 10 ans pièces
- Adresse
- Daikin Airconditioning France SAS, Z.A. du Petit Nanterre, 31 rue des Hautes Pâtures, 92737 Nanterre Cedex
- Site SAV
- votre-support.daikin.fr
Pièces détachées concernées
Carte électronique principale unité extérieure Daikin
180€ – 480€
Carte électronique principale unité intérieure Daikin
120€ – 320€
Faisceau de communication / câble d'interconnexion 4G 1,5 mm²
25€ – 90€
Bornier de raccordement inter-unités Daikin
12€ – 45€
Fusible temporisé de carte électronique 250 V
3€ – 15€
Prix indicatifs pièces seules, hors main d'œuvre. Vérifiez la référence exacte avec un technicien.
Coût de réparation estimé
Pièces + main d'œuvre, hors déplacement. France métropolitaine.
Besoin d'un professionnel ?
Devis gratuit sous 24h — Techniciens certifiés RGE partout en France.
Ou appelez directement : 01 86 76 00 00
Ce que disent nos clients
"Le split Daikin du salon affichait U4 dès que je relançais la clim après une coupure de courant. Le dépanneur a trouvé un bornier extérieur qui avait pris du jeu et une connexion noircie. Après resserrage, nettoyage des contacts et redémarrage complet, la communication est revenue immédiatement. J'aurais cru à une panne de carte alors que le défaut venait simplement de la liaison."
Sophie I.
Lyon
"Sur notre multi-split Daikin, toutes les unités intérieures s'arrêtaient avec le code U4 en pleine canicule. Le frigoriste a isolé chaque unité et a découvert qu'une seule carte intérieure perturbait tout le bus de communication. Le remplacement de cette carte a suffi à remettre les trois pièces en service. Depuis, on fait vérifier les borniers à chaque entretien."
Karim B.
Marseille
"J'avais un U4 intermittent uniquement quand il pleuvait fort. En ouvrant la goulotte extérieure, le technicien a trouvé un câble d'interconnexion abîmé avec de l'humidité au niveau d'un raccord. Le faisceau a été repris proprement, puis le groupe a redémarré sans défaut. La panne était discrète mais parfaitement cohérente avec un problème de communication."
Claire M.
Nantes
Questions fréquentes
Que signifie exactement le code erreur U4 sur une climatisation Daikin split ou multi-split ? +
Peut-on réinitialiser soi-même un code U4 Daikin sans danger ? +
Quelles vérifications faire avant d'appeler un professionnel pour un U4 Daikin ? +
Sur un multi-split Daikin, une seule unité intérieure peut-elle provoquer le code U4 ? +
Une coupure de courant, un orage ou une surtension peuvent-ils déclencher un U4 Daikin ? +
Combien coûte en France la réparation d'un code erreur U4 sur une clim Daikin ? +
Peut-on continuer à utiliser la climatisation Daikin quand le code U4 est affiché ? +
Comment éviter le retour du code U4 sur une climatisation Daikin après réparation ? +
