Daikin — Split / Multi-Split

Code erreur Daikin U2 — Alimentation / bus DC

Q: Que signifie le code erreur U2 sur ma climatisation Daikin Split ?

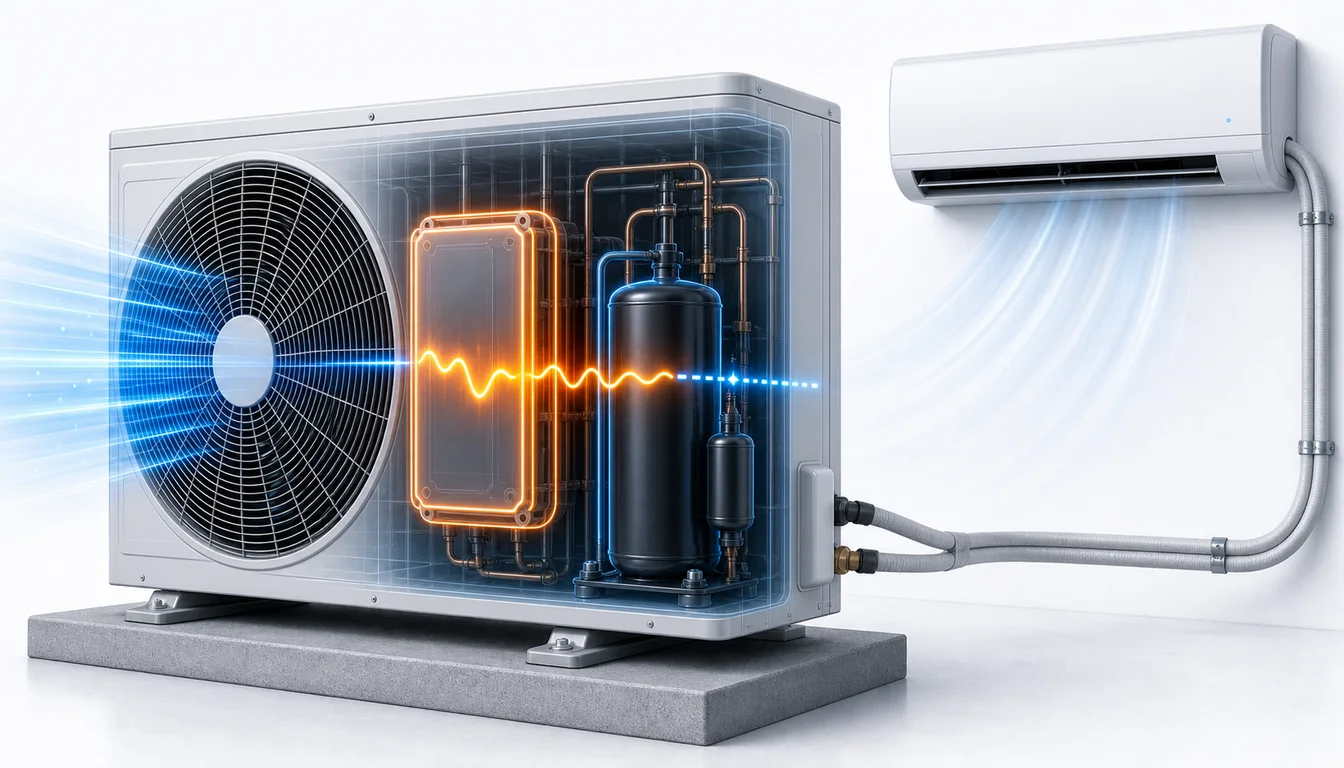

Le code U2 sur un climatiseur Daikin Split indique que la tension du bus à courant continu (bus DC) de l'onduleur inverter est hors des limites normales de fonctionnement. Dans le fonctionnement normal, le courant alternatif 230 V du secteur est d'abord redressé en courant continu à environ 320 V par un pont de diodes, puis lissé par de gros condensateurs électrolytiques. Cette tension continue alimente ensuite le module IGBT qui reconvertit en courant alternatif triphasé à fréquence variable pour piloter le compresseur. Si la tension du bus DC descend sous 200 V ou monte au-dessus de 420 V, la carte de contrôle déclenche le code U2 pour protéger l'ensemble de la chaîne de puissance. Ce code est classé en gravité 4 car il peut signaler une défaillance de composants coûteux.

Q: Le code U2 de mon Daikin Split est-il lié à un problème de tension secteur ?

La tension secteur est effectivement la première cause à explorer face à un code U2. La tension du bus DC est directement proportionnelle à la tension secteur : un secteur à 230 V produit un bus DC à environ 325 V (230 × √2). Si la tension secteur chute à 190 V (situation fréquente en bout de ligne électrique), le bus DC tombe à 269 V, approchant dangereusement du seuil bas. Inversement, une surtension secteur à 260 V pousse le bus DC à 368 V. La carte Daikin tolère une plage de bus DC d'environ 200 V à 420 V, mais les dépassements transitoires lors d'un délestage ou d'un orage peuvent déclencher le code U2 même brièvement. Mesurez la tension secteur à différentes heures : si elle fluctue en dehors de 210-250 V, un régulateur de tension est recommandé.

Q: Un condensateur défaillant peut-il provoquer un code U2 sur un Daikin Split ?

Oui, les condensateurs électrolytiques de filtrage du bus DC sont une cause fréquente de code U2 sur les climatiseurs Daikin Split de plus de 7-8 ans. Ces condensateurs (typiquement 2 à 4 unités de 330 µF à 470 µF sous 450 V) se dégradent progressivement avec le temps : l'électrolyte s’évapore, la capacité diminue et la résistance série équivalente (ESR) augmente. Un condensateur dégradé ne filtre plus correctement l'ondulation du bus DC : la tension oscille entre des valeurs hautes et basses qui dépassent les seuils de protection. Le technicien peut mesurer la capacité et l'ESR de chaque condensateur avec un capacimètre spécifique. Le remplacement des condensateurs coûte entre 80 et 200 € (pièces et main-d'œuvre) et prolonge la durée de vie du module inverter de plusieurs années.

Q: Le code U2 peut-il endommager le module inverter de mon Daikin Split ?

Le code U2 est justement conçu pour prévenir les dommages au module inverter. Les transistors IGBT sont extrêmement sensibles aux surtensions : un dépassement même bref de la tension maximale du bus DC peut provoquer un claquage irréversible du semi-conducteur. À l'inverse, une tension trop basse entraîne un courant excessif dans les IGBT pour compenser la puissance manquante, provoquant une surchauffe destructrice. La protection U2 arrête le compresseur en quelques millisecondes dès que la tension du bus sort des limites. Si le code U2 a été déclenché correctement (sans tentatives de redémarrage répétées), le module inverter n'est généralement pas endommagé. En revanche, si vous avez redémarré l'appareil de nombreuses fois malgré le code U2, le module peut avoir subi un stress cumulé qui réduit sa durée de vie.

Q: Combien coûte la réparation d'un code U2 sur un Daikin Split ?

Le coût de réparation d'un code U2 varie selon la cause identifiée. Si le problème est lié à la tension secteur (disjoncteur, câblage, réseau), comptez 100 à 250 € pour un électricien. Si les condensateurs de filtrage du bus DC sont dégradés, leur remplacement coûte entre 150 et 350 € (pièces et main-d'œuvre), c'est une réparation courante et rentable. Si le pont de diodes redresseur est défaillant, comptez 120 à 280 €. Dans le pire des cas, si le module de puissance IGBT lui-même est endommagé, la facture monte entre 500 et 900 €. Le technicien procèdera par élimination en mesurant d'abord la tension secteur, puis la tension du bus DC, puis l'état des condensateurs et enfin les diodes et le module IGBT. Cette démarche méthodique évite de remplacer des composants coûteux inutilement.

Gravité 4/5 — Élevé — pro requis 68% résolus sans pro

Gravité

4/5

Informations rapides

Difficulté: Pro requis
Coût estimé: 200€ – 900€
Disponibilité: 24/7
Délai moyen: < 45 min
Spécialité: Climatisation
Saison: Été

01 86 76 00 00

Le code U2 signale que la tension du bus courant continu (bus DC) de l'onduleur inverter est hors des limites acceptables. Le bus DC est alimenté par le redresseur qui convertit le 230 V alternatif du secteur en une tension continue d'environ 320 V DC. Cette tension sert ensuite à alimenter le module IGBT qui pilote le compresseur à vitesse variable. Lorsque la tension du bus DC chute en dessous d'environ 200 V ou dépasse 420 V, la carte de contrôle déclenche le code U2 et arrête immédiatement le compresseur pour protéger le module de puissance.

Hub marque

Tous les codes Daikin

Parcourir toutes les pages maîtres de la marque.

Hub gamme

Split / Multi-Split

Explorer les autres codes de cette gamme.

←

Code précédent

Réfrigérant et débit d'air

Code suivant

Communication unités intérieure/extérieure

→

Symptômes associés

• Arrêt brutal de l'unité extérieure avec affichage du code U2 sur la télécommande
• L'appareil peut fonctionner quelques minutes en mode réduit avant de se couper définitivement
• Le compresseur ne démarre pas ou démarre puis s'arrête dans les 30 premières secondes
• Un bourdonnement électrique inhabité peut être audible au niveau de l'unité extérieure juste avant l'arrêt

1 847

codes diagnostiqués

68%

résolus sans pro

24/7

disponibilité

< 45 min

délai moyen

💡

Le saviez-vous ?

Le bus DC d'un climatiseur Daikin Split fonctionne à une tension d'environ 320 V continu, soit presque 40 % de plus que la tension secteur de 230 V. Cette élévation est une conséquence physique du redressement : la tension continue obtenue à partir d'un courant alternatif sinusoïdal est égale à la tension efficace multipliée par √2 (soit 230 × 1,414 = 325 V). Les condensateurs de filtrage, d'une capacité totale pouvant atteindre 1 880 µF, stockent une énergie de près de 100 joules — suffisante pour être dangereuse même 5 minutes après la coupure du courant.

Aussi connu sous : U2U 2U.2erreur U2Err U2code U2

Numéros d'urgence

ViteMaClim — Dépannage climatisation 01 86 76 00 00 Urgence européenne 112 SAV Daikin France 01 34 09 32 32

Quand appeler un professionnel

Le code U2 implique des tensions dangereuses (320 V DC et plus) à l'intérieur de l'unité extérieure. Si le code persiste après un redémarrage avec une tension secteur normale, faites appel immédiatement à un technicien qualifié. Le diagnostic nécessite la mesure de la tension du bus DC en charge, le contrôle des condensateurs de filtrage et la vérification du pont de diodes redresseur — des opérations qui présentent un risque mortel d'électrocution pour un non-professionnel. Ne tentez jamais d'ouvrir l'unité extérieure et de mesurer des tensions internes.

Panne sur votre climatisation ? Nos techniciens interviennent rapidement.

Demander un devis gratuit

Ou appelez le 01 86 76 00 00

Modèles concernés

RXM25RRXM42RRXM50R3MXM52R4MXM80R

Causes possibles

Tension secteur instable ou hors limites Très fréquent

Une tension secteur trop basse (inférieure à 200 V) ou trop haute (supérieure à 264 V) se traduit directement par une tension de bus DC proportionnellement hors limites. Les micro-coupures du réseau (délestage, orage, démarrage de gros consommateurs dans le voisinage) peuvent également provoquer des chutes transitoires du bus DC suffisantes pour déclencher le code U2.

Condensateurs de filtrage DC vieillis Fréquent

Les condensateurs électrolytiques du bus DC perdent progressivement leur capacité avec le temps et la chaleur. Après 7 à 10 ans de fonctionnement, leur capacité peut avoir diminué de 30 à 50 %, augmentant l'ondulation résiduelle et provoquant des excursions de tension qui déclenchent la protection U2. C'est une cause très courante sur les installations vieillissantes.

Pont de diodes redresseur défaillant Modéré

Le pont de diodes qui convertit le courant alternatif en courant continu peut voir une ou plusieurs diodes se dégrader. Une diode passante augmente la tension inverse, tandis qu'une diode en court-circuit provoque un redressement asymétrique qui génère des harmoniques et des fluctuations sur le bus DC. Ce défaut se traduit souvent par un bourdonnement audible.

Résistance de précharge défectueuse Modéré

Au démarrage, une résistance de précharge limite le courant d'appel lors du chargement des condensateurs du bus DC. Si cette résistance est coupée, les condensateurs se chargent trop rapidement, provoquant un pic de tension qui dépasse le seuil supérieur de la protection U2. Ce défaut se manifeste systématiquement au démarrage.

Module IGBT partiellement défaillant Rare

Un transistor IGBT en court-circuit partiel provoque un courant excessif qui décharge les condensateurs du bus DC plus vite qu'ils ne se chargent. La tension chute progressivement jusqu'au seuil de déclenchement U2. Ce défaut se manifeste généralement quelques secondes après le démarrage du compresseur, une fois que le module de puissance est sollicité.

Guide de résolution pas à pas

Couper l'alimentation et patienter Facile

Éteignez complètement la climatisation au disjoncteur dédié et attendez impérativement 15 minutes. Les condensateurs du bus DC stockent une énergie importante sous 320 V et nécessitent un temps de décharge suffisant. Ne touchez à rien dans l'unité extérieure avant ce délai. Un redémarrage prématuré peut aggraver le problème.

Vérifier la tension secteur

Mesurez la tension entre phase et neutre au disjoncteur de la climatisation. La tension doit être stable entre 220 V et 240 V. Une sous-tension secteur entraîne directement une sous-tension du bus DC (une tension secteur de 200 V ne produit qu'environ 280 V DC au lieu de 320 V). Si la tension est anormale, le problème est électrique et non lié au climatiseur.

Vérifier le disjoncteur et les connexions

Manoeuvrez le disjoncteur dédié plusieurs fois (OFF/ON) pour nettoyer les contacts. Vérifiez le serrage des vis au bornier de l'unité extérieure (après coupure et temps d'attente). Un contact électrique défaillant peut provoquer des micro-coupures qui perturbent le bus DC sans nécessairement faire disjoncter.

Tenter un redémarrage contrôlé Facile

Après 15 minutes d'attente, rétablissez le courant et attendez 2 minutes avant de lancer un cycle de climatisation. Observez le comportement pendant 10 minutes. Si le code U2 réapparaît immédiatement, un composant interne est défaillant (condensateur de filtrage, pont redresseur ou carte inverter). L'intervention d'un professionnel est indispensable.

⚠️ Cette étape nécessite une intervention professionnelle.

Prévention & entretien

Installation d'un parafoudre de type 2

Un parafoudre sur le circuit dédié à la climatisation absorbe les surtensions transitoires d'origine atmosphérique avant qu'elles n'atteignent le bus DC. Investissement de 80 à 150 € qui protège des composants valant 300 à 900 €.

Régulateur de tension en zone instable

Si votre tension secteur fluctue régulièrement en dehors de 215-245 V, un régulateur automatique de tension de 3 kVA stabilise l'alimentation et prévient les excès sur le bus DC. Particulièrement recommandé en zone rurale ou périurbaine.

Remplacement préventif des condensateurs

Après 8 à 10 ans de fonctionnement, envisagez le remplacement préventif des condensateurs du bus DC lors d'un entretien annuel. Cette opération coûte 150 à 250 € et prévient non seulement le code U2 mais protège également le module IGBT.

Circuit électrique dédié de qualité

Assurez-vous que la climatisation dispose d'un circuit dédié avec un câble de section adaptée (2,5 mm² minimum) et des connexions bien serrées. Une chute de tension en ligne due à un câblage sous-dimensionné se répercute directement sur le bus DC.

Surveillance après orages

Après chaque orage, faites un test de fonctionnement de 15 minutes. Les surtensions induites par la foudre peuvent fragiliser les composants du bus DC sans provoquer de panne immédiate, créant un défaut latent qui se révèlera plus tard.

Calendrier d'entretien

Mar

Contrôle de la tension secteur

Mesurez la tension au disjoncteur de la climatisation le matin et le soir. Une tension stable entre 225 V et 240 V garantit une alimentation saine du bus DC. Notez les valeurs pour détecter une dérive progressive.

Mai

Vérification des condensateurs (professionnel)

Lors de l'entretien annuel, demandez au technicien de mesurer la capacité et l'ESR des condensateurs du bus DC avec un capacimètre. Une dégradation de plus de 20 % de la capacité nominale justifie un remplacement préventif.

Jui

Surveillance du fonctionnement en charge

En période de forte sollicitation, un bourdonnement électrique anormal ou des arrêts brefs suivis de redémarrages peuvent précéder un code U2. Soyez attentif à tout changement de comportement de l'unité extérieure.

Oct

Contrôle du parafoudre

Vérifiez que le parafoudre installé sur le circuit de la climatisation est toujours fonctionnel (voyant vert). Un parafoudre usagé ne protège plus le bus DC contre les surtensions atmosphériques.

Déc

Bilan électrique annuel

Faites réaliser un bilan électrique complet du circuit dédié à la climatisation : serrage des connexions, état du disjoncteur, section du câblage, qualité de la terre. Un circuit électrique sain est la meilleure prévention contre le code U2.

Informations constructeur

Daikin

Constructeur certifié

Horaires SAV: Lun-Ven 8h30-18h (non-stop)
Garantie: 3-5 ans pièces et main d'œuvre (extensible 10 ans compresseur)
Adresse: Daikin France SAS, ZAC Paris Nord 2, 67-69 rue de la Belle Étoile, 95972 Roissy CDG Cedex
Site SAV: daikin.fr

Pièces détachées concernées

Condensateurs électrolytiques bus DC 450V (jeu complet)

40€ – 120€

Pont de diodes redresseur

30€ – 80€

Module de puissance IGBT (carte inverter complète)

280€ – 520€

Résistance de précharge céramique

10€ – 30€

Prix indicatifs pièces seules, hors main d'œuvre. Vérifiez la référence exacte avec un technicien.

Coût de réparation estimé

Pièces + main d'œuvre, hors déplacement. France métropolitaine.

200€ – 900€

Besoin d'un professionnel ?

Devis gratuit sous 24h — Techniciens certifiés RGE partout en France.

Demander un devis gratuit

Ou appelez directement : 01 86 76 00 00

Ce que disent nos clients

"Notre Daikin RXM50R affichait U2 systématiquement après 2 minutes de fonctionnement. Le frigoriste a mesuré la tension du bus DC : elle chutait de 320 V à 180 V dès que le compresseur montait en régime. Cause : deux condensateurs de filtrage morts sur les quatre. Remplacement du jeu complet pour 250 € tout compris. L'appareil a 9 ans et repart pour un cycle."

Antoine G.

Lyon

"Code U2 sur notre 3MXM52R après un orage violent. Le technicien a trouvé une diode du pont redresseur claquée par la surtension. Remplacement du pont complet à 180 € plus installation d'un parafoudre de type 2 à 130 €. Notre assurance habitation a couvert 80 % de la facture grâce à la garantie dommages électriques. On ne savait même pas que cette clause existait dans notre contrat."

Myriam K.

Paris

"Le code U2 apparaissait sur notre FTXM42R seulement le soir, à l'heure où tout le quartier rentrait chez soi et allumait la clim. Le multimètre a révélé une tension secteur tombant à 205 V le soir. On a fait intervenir Enedis qui a confirmé un sous-dimensionnement du transformateur de quartier. Résolution en 4 semaines mais gratuit. En attendant, un régulateur de tension de prêt nous a dépanné."

Bruno P.

Toulouse

"Mon split Daikin dans la maison affichait U2 dès le démarrage, sans même que le compresseur ne tourne. Le technicien a diagnostiqué la résistance de précharge HS : les condensateurs se chargeaient instantanément et la tension pic dépassait 420 V. Pièce à 20 €, remplacement en 30 minutes, facture totale de 170 €. Panne rare mais facile à réparer."

Hélène D.

Strasbourg

Questions fréquentes

Que signifie le code erreur U2 sur ma climatisation Daikin Split ? +

Le code U2 sur un climatiseur Daikin Split indique que la tension du bus à courant continu (bus DC) de l'onduleur inverter est hors des limites normales de fonctionnement. Dans le fonctionnement normal, le courant alternatif 230 V du secteur est d'abord redressé en courant continu à environ 320 V par un pont de diodes, puis lissé par de gros condensateurs électrolytiques. Cette tension continue alimente ensuite le module IGBT qui reconvertit en courant alternatif triphasé à fréquence variable pour piloter le compresseur. Si la tension du bus DC descend sous 200 V ou monte au-dessus de 420 V, la carte de contrôle déclenche le code U2 pour protéger l'ensemble de la chaîne de puissance. Ce code est classé en gravité 4 car il peut signaler une défaillance de composants coûteux.

Le code U2 de mon Daikin Split est-il lié à un problème de tension secteur ? +

La tension secteur est effectivement la première cause à explorer face à un code U2. La tension du bus DC est directement proportionnelle à la tension secteur : un secteur à 230 V produit un bus DC à environ 325 V (230 × √2). Si la tension secteur chute à 190 V (situation fréquente en bout de ligne électrique), le bus DC tombe à 269 V, approchant dangereusement du seuil bas. Inversement, une surtension secteur à 260 V pousse le bus DC à 368 V. La carte Daikin tolère une plage de bus DC d'environ 200 V à 420 V, mais les dépassements transitoires lors d'un délestage ou d'un orage peuvent déclencher le code U2 même brièvement. Mesurez la tension secteur à différentes heures : si elle fluctue en dehors de 210-250 V, un régulateur de tension est recommandé.

Un condensateur défaillant peut-il provoquer un code U2 sur un Daikin Split ? +

Oui, les condensateurs électrolytiques de filtrage du bus DC sont une cause fréquente de code U2 sur les climatiseurs Daikin Split de plus de 7-8 ans. Ces condensateurs (typiquement 2 à 4 unités de 330 µF à 470 µF sous 450 V) se dégradent progressivement avec le temps : l'électrolyte s’évapore, la capacité diminue et la résistance série équivalente (ESR) augmente. Un condensateur dégradé ne filtre plus correctement l'ondulation du bus DC : la tension oscille entre des valeurs hautes et basses qui dépassent les seuils de protection. Le technicien peut mesurer la capacité et l'ESR de chaque condensateur avec un capacimètre spécifique. Le remplacement des condensateurs coûte entre 80 et 200 € (pièces et main-d'œuvre) et prolonge la durée de vie du module inverter de plusieurs années.

Le code U2 peut-il endommager le module inverter de mon Daikin Split ? +

Le code U2 est justement conçu pour prévenir les dommages au module inverter. Les transistors IGBT sont extrêmement sensibles aux surtensions : un dépassement même bref de la tension maximale du bus DC peut provoquer un claquage irréversible du semi-conducteur. À l'inverse, une tension trop basse entraîne un courant excessif dans les IGBT pour compenser la puissance manquante, provoquant une surchauffe destructrice. La protection U2 arrête le compresseur en quelques millisecondes dès que la tension du bus sort des limites. Si le code U2 a été déclenché correctement (sans tentatives de redémarrage répétées), le module inverter n'est généralement pas endommagé. En revanche, si vous avez redémarré l'appareil de nombreuses fois malgré le code U2, le module peut avoir subi un stress cumulé qui réduit sa durée de vie.

Combien coûte la réparation d'un code U2 sur un Daikin Split ? +

Le coût de réparation d'un code U2 varie selon la cause identifiée. Si le problème est lié à la tension secteur (disjoncteur, câblage, réseau), comptez 100 à 250 € pour un électricien. Si les condensateurs de filtrage du bus DC sont dégradés, leur remplacement coûte entre 150 et 350 € (pièces et main-d'œuvre), c'est une réparation courante et rentable. Si le pont de diodes redresseur est défaillant, comptez 120 à 280 €. Dans le pire des cas, si le module de puissance IGBT lui-même est endommagé, la facture monte entre 500 et 900 €. Le technicien procèdera par élimination en mesurant d'abord la tension secteur, puis la tension du bus DC, puis l'état des condensateurs et enfin les diodes et le module IGBT. Cette démarche méthodique évite de remplacer des composants coûteux inutilement.
