Daikin — Split / Multi-Split

Code erreur Daikin LC — Cartes PCB unité extérieure

Q: Que signifie le code erreur LC sur ma climatisation Daikin Split ?

Le code LC sur un climatiseur Daikin Split indique un défaut de communication entre les deux cartes électroniques principales logées dans l'unité extérieure : la carte de contrôle (qui gère la régulation de température, la réception des ordres de la télécommande et la supervision générale) et la carte inverter (qui pilote directement le compresseur via des transistors de puissance IGBT). Ces deux cartes communiquent via un bus série propriétaire à une fréquence de 9 600 bauds. Si les échanges de données sont interrompus pendant plus de 2 secondes consécutives, la carte de contrôle déclenche le code LC et arrête immédiatement le compresseur. Ce code est classé en gravité 4 sur 5 car il rend l'appareil totalement inopérant.

Q: Le code LC de mon Daikin Split peut-il être causé par l'humidité ?

L'humidité est effectivement l'une des causes fréquentes du code LC sur les climatiseurs Daikin Split installés en milieu résidentiel. L'unité extérieure est conçue pour résister aux intempéries, mais les cartes électroniques internes restent sensibles à la condensation excessive et aux infiltrations d'eau par un capot mal refermé, un joint d'étanchéité dégradé ou une gouttière voisine mal orientée. La condensation forme des micro-ponts conducteurs entre les pistes du circuit imprimé, perturbant les signaux de communication entre les deux cartes. En cas de doute, un technicien appliquera un vernis de protection (conformal coating) sur les cartes après séchage complet. Ce traitement coûte entre 80 et 150 € et prévient efficacement les récidives.

Q: Combien coûte le remplacement d'une carte PCB pour un code LC sur Daikin Split ?

Le coût dépend de la carte à remplacer. La carte de contrôle principale de l'unité extérieure coûte entre 250 et 480 € selon le modèle Daikin Split concerné (les multi-splits 3MXM et 4MXM ont des cartes plus onéreuses que les monosplits FTXM). La carte inverter (onduleur), qui intègre les drivers IGBT, coûte entre 280 et 520 €. Comptez en plus 120 à 200 € de main-d'œuvre pour le diagnostic (1 heure avec le logiciel D-Checker) et le remplacement (30 à 45 minutes). Au total, la facture se situe généralement entre 450 et 950 € tout compris. Si votre appareil a moins de 3 à 5 ans, vérifiez la garantie constructeur : les cartes PCB sont couvertes par la garantie pièces Daikin.

Q: Le code LC apparaît après une coupure de courant sur mon Daikin Split, que faire ?

Après une coupure de courant, les cartes électroniques de votre Daikin Split se réinitialisent simultanément lors du rétablissement de l'alimentation. Il arrive que la séquence de démarrage des deux cartes ne soit pas synchronisée, provoquant un code LC transitoire. Ce phénomène est bénin et se résout dans 90 % des cas par un simple cycle d'arrêt/relance au disjoncteur : coupez 5 minutes, puis rétablissez. Si le code LC apparaît systématiquement après chaque coupure de courant, la mémoire EEPROM d'une des cartes peut être endommagée. Le technicien peut alors tenter une reprogrammation du firmware avant de remplacer la carte. Pensez à installer un onduleur ou un parafoudre si les coupures sont fréquentes dans votre secteur.

Q: Peut-on réparer soi-même un code LC sur un climatiseur Daikin Split ?

La réparation complète d'un code LC dépasse le cadre du dépannage amateur dans la majorité des cas. Un particulier peut effectuer les étapes de base : couper et relancer l'alimentation, vérifier visuellement l'état des connecteurs et rechercher des traces d'humidité ou de corrosion. Ces gestes simples résolvent environ 20 % des codes LC (défauts transitoires ou connecteurs desserrés). En revanche, le diagnostic approfondi nécessite le logiciel D-Checker de Daikin, un oscilloscope pour analyser les trames du bus série et des cartes de remplacement certifiées. Les cartes PCB Daikin sont appairées au compresseur via un numéro de série : une carte non programmée correctement peut endommager le compresseur au démarrage. Faites appel à un technicien certifié Daikin pour toute intervention au-delà du simple redémarrage.

Gravité 4/5 — Élevé — pro requis 68% résolus sans pro

Gravité

4/5

Informations rapides

Difficulté: Pro requis
Coût estimé: 280€ – 950€
Disponibilité: 24/7
Délai moyen: < 45 min
Spécialité: Climatisation
Saison: Été

01 86 76 00 00

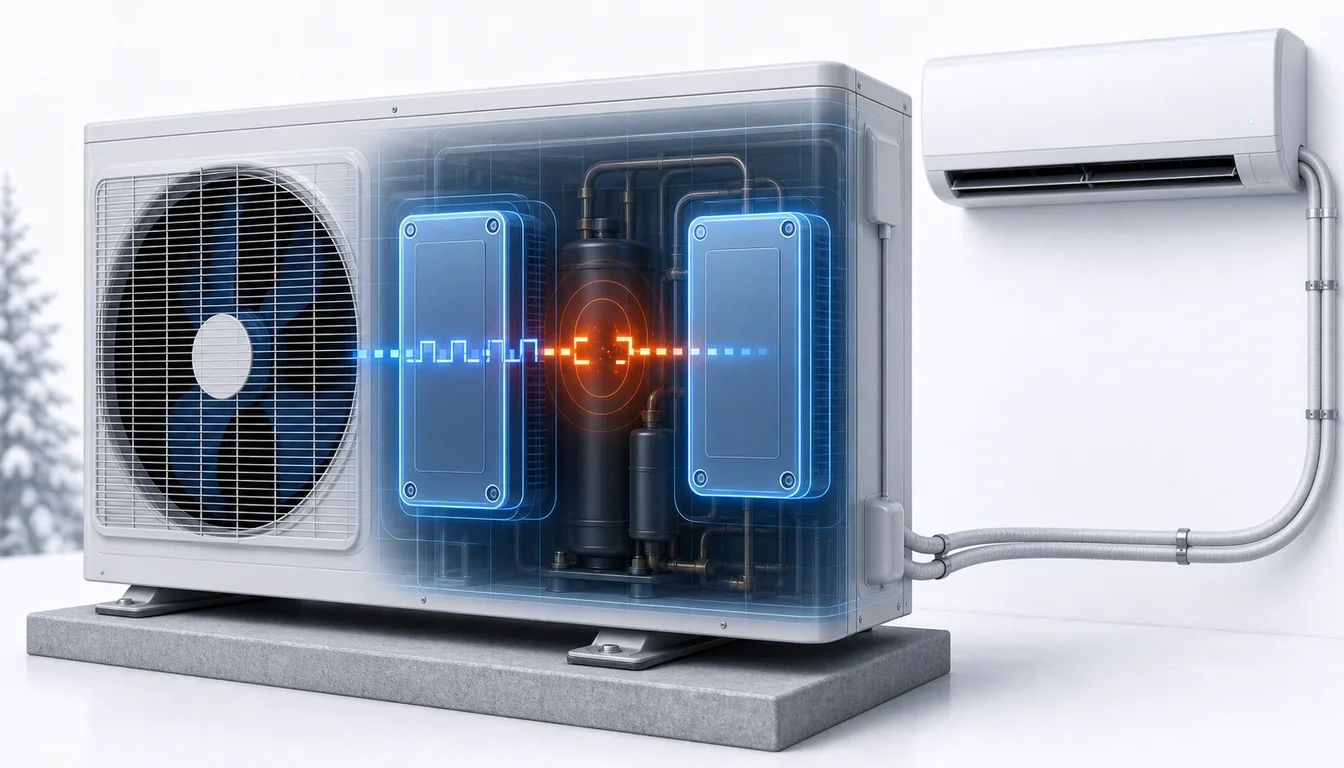

Le code LC signale une rupture de communication entre la carte de contrôle principale de l'unité extérieure et la carte de pilotage inverter (onduleur). Ces deux cartes échangent des données en permanence via un bus de communication série pour synchroniser la régulation du compresseur. Lorsque les trames de données sont corrompues, absentes ou incohérentes pendant plus de 2 secondes, la carte de contrôle déclenche l'erreur LC et coupe immédiatement le compresseur par mesure de sécurité.

Hub marque

Tous les codes Daikin

Parcourir toutes les pages maîtres de la marque.

Hub gamme

Split / Multi-Split

Explorer les autres codes de cette gamme.

←

Code précédent

Compresseur

Code suivant

Alimentation électrique

→

Symptômes associés

• Arrêt complet de l'unité extérieure alors que le ventilateur intérieur continue de fonctionner en mode ventilation
• Le code LC s'affiche sur la télécommande et le voyant de fonctionnement clignote en séquence rapide
• L'appareil refuse de redémarrer ou se coupe après quelques secondes de tentative de fonctionnement
• Aucun bruit de compresseur audible à l'unité extérieure malgré une demande de froid ou de chaud

1 847

codes diagnostiqués

68%

résolus sans pro

24/7

disponibilité

< 45 min

délai moyen

💡

Le saviez-vous ?

Les cartes électroniques des climatiseurs Daikin Split communiquent entre elles à une vitesse de 9 600 bauds via un protocole série propriétaire. Chaque trame de données contient un checksum CRC-16 qui permet de détecter les erreurs de transmission. La carte de contrôle tolère jusqu'à 5 trames corrompues consécutives avant de déclencher le code LC, ce qui correspond à environ 2 secondes de communication dégradée. Cette tolérance permet d'absorber les perturbations électromagnétiques courantes (passage d'un train, utilisation d'un micro-ondes à proximité) sans déclencher de fausse alerte.

Aussi connu sous : LCL CL.Cerreur LCErr LCcode LC

Numéros d'urgence

ViteMaClim — Dépannage climatisation 01 86 76 00 00 Urgence européenne 112 SAV Daikin France 01 34 09 32 32

Quand appeler un professionnel

Si le code LC persiste après un redémarrage ou revient de manière récurrente, contactez un technicien spécialisé Daikin. La défaillance d'une carte PCB nécessite un diagnostic avec le logiciel propriétaire Daikin (D-Checker) pour identifier précisément la carte fautive — carte de contrôle ou carte inverter. Tenter de permuter ou remplacer une carte sans diagnostic préalable est coûteux et risqué : une carte neuve installée sur un circuit défaillant peut être détruite instantanément.

Panne sur votre climatisation ? Nos techniciens interviennent rapidement.

Demander un devis gratuit

Ou appelez le 01 86 76 00 00

Modèles concernés

FTXM35RRXM42RRXM50R3MXM52R4MXM80R

Causes possibles

Connecteur inter-cartes desserré ou oxydé Très fréquent

Les vibrations du compresseur transmises au châssis de l'unité extérieure peuvent progressivement déloger le connecteur nappe reliant la carte de contrôle à la carte inverter. L'oxydation des contacts due à l'humidité ambiante aggrave le phénomène en augmentant la résistance de contact. Un connecteur partiellement déboîté provoque des erreurs de communication intermittentes avant de déclencher un code LC permanent.

Infiltration d'eau ou condensation sur les cartes Fréquent

Une infiltration par un joint de capot dégradé, un presse-étoupe mal serré ou une gouttière proche peut déposer de l'humidité directement sur les circuits imprimés. La condensation crée des chemins conducteurs parasites entre les pistes du bus de communication, corrompant les trames de données. Ce problème est particulièrement courant dans les régions côtières à forte humidité et dans les installations en rez-de-chaussée exposées aux éclaboussures.

Carte inverter défaillante Modéré

La carte inverter supporte des contraintes thermiques et électriques importantes du fait de la commutation rapide des transistors IGBT. Au fil du temps, les soudures des composants CMS peuvent se fissurer par fatigue thermique (cycle chaud/froid quotidien). Une soudure défaillante sur le circuit de communication peut interrompre les échanges de données avec la carte de contrôle sans pour autant affecter immédiatement la puissance.

Invasion d'insectes dans le boîtier électronique Modéré

Les fourmis, araignées et petits insectes sont attirés par la chaleur dégagée par les cartes électroniques. Leurs corps ou leurs déjections peuvent créer des courts-circuits sur les pistes fines du bus de communication. En milieu résidentiel avec jardin, cette cause représente jusqu'à 15 % des codes LC diagnostiqués entre mai et septembre.

Surtension ayant endommagé la carte de contrôle Rare

Un impact de foudre indirect ou une surtension transitoire du réseau peut endommager le circuit d'interface de communication de la carte de contrôle sans détruire l'ensemble de la carte. Le microcontrôleur continue de fonctionner mais ne parvient plus à communiquer avec la carte inverter. Ce type de panne est souvent intermittent au début puis devient permanent.

Guide de résolution pas à pas

Couper et relancer l'alimentation Facile

Éteignez la climatisation au disjoncteur dédié et attendez 5 minutes pour permettre la réinitialisation complète des cartes électroniques. Les condensateurs des cartes PCB se déchargent en 2 à 3 minutes. Rétablissez le courant et observez le comportement pendant 10 minutes. Si le code ne réapparaît pas, il s'agissait d'un défaut de communication transitoire.

Vérifier les connecteurs accessibles

Après avoir coupé le courant et attendu 5 minutes, ouvrez le capot de l'unité extérieure (vis cruciformes). Inspectez visuellement les nappes et connecteurs reliant les deux cartes (généralement un connecteur blanc à 4 ou 6 broches). Vérifiez qu'aucun connecteur n'est desserré, oxydé ou déboîté. Remettez bien en place tout connecteur suspect sans forcer.

Inspecter l'état visuel des cartes

Examinez les deux cartes électroniques sous un bon éclairage. Recherchez des traces de brûlure (noircissement), de corrosion verdâtre, de composants fondus ou de pistes de cuivre coupées. Une infiltration d'eau ou une invasion d'insectes (fréquente en milieu résidentiel) peut provoquer des courts-circuits intermittents sur le bus de communication.

Retenter un démarrage unique Facile

Rebranchez le capot, rétablissez le courant et lancez un cycle de climatisation. Si le code LC réapparaît dans les 5 premières minutes, le problème nécessite l'intervention d'un technicien équipé du logiciel de diagnostic Daikin pour identifier quelle carte est défaillante. Ne multipliez pas les tentatives de démarrage.

⚠️ Cette étape nécessite une intervention professionnelle.

Prévention & entretien

Vérification annuelle des connecteurs

Lors de chaque entretien annuel, demandez au technicien de vérifier le serrage et l'état de tous les connecteurs du compartiment électronique. Un resserrage préventif prend 5 minutes et prévient la majorité des codes LC liés aux vibrations.

Protection contre l'humidité

Assurez-vous que le capot de l'unité extérieure est correctement fermé et que tous les joints sont en bon état. Si votre installation est particulièrement exposée aux intempéries, demandez l'application d'un vernis de protection (conformal coating) sur les cartes.

Installation d'un parafoudre de type 2

Un parafoudre installé sur le circuit dédié à la climatisation protège les cartes électroniques contre les surtensions d'origine atmosphérique. Investissement de 80 à 150 € qui peut éviter un remplacement de carte à 500 €.

Protection anti-insectes

Installez une grille fine sur les ouvertures de ventilation du compartiment électronique si les insectes sont un problème récurrent dans votre région. Traitez le pourtour du socle avec un répulsif deux fois par an (printemps et automne).

Surveillance après orages

Après chaque orage violent, vérifiez le bon fonctionnement de votre climatisation en lançant un cycle complet de 15 minutes. Un défaut de communication induit par une surtension peut être intermittent au début et se résorber après un redémarrage propre.

Calendrier d'entretien

Mar

Inspection des joints et du capot

Vérifiez l'étanchéité du capot de l'unité extérieure et l'état des joints en caoutchouc. Remplacez tout joint fissuré ou durci. Inspectez les presse-étoupes des câbles d'alimentation et de communication pour détecter d'éventuelles voies d'infiltration d'eau.

Mai

Nettoyage préventif des cartes

Faites réaliser un dépoussiérage des cartes électroniques par un technicien lors de l'entretien annuel. Un jet d'air comprimé sec élimine la poussière conductrice. Vérifiez le serrage de tous les connecteurs dans le compartiment électronique.

Jui

Surveillance du fonctionnement

Pendant la période de forte utilisation, soyez attentif aux arrêts inexpliqués de l'unité extérieure. Un code LC intermittent se manifeste souvent d'abord par des arrêts brefs suivis de redémarrages automatiques avant de devenir permanent.

Oct

Traitement anti-insectes

Appliquez un répulsif anti-insectes autour du socle de l'unité extérieure. Vérifiez qu'aucun nid n'est présent dans le compartiment électronique. Les insectes cherchent la chaleur des composants électroniques à l'approche de l'hiver.

Déc

Contrôle de la protection foudre

Vérifiez le bon fonctionnement du parafoudre si vous en avez un. Un voyant vert indique une protection active, un voyant rouge signale un parafoudre usagé à remplacer. C'est le moment idéal pour cette vérification avant la saison orageuse printanière.

Informations constructeur

Daikin

Constructeur certifié

Horaires SAV: Lun-Ven 8h30-18h (non-stop)
Garantie: 3-5 ans pièces et main d'œuvre (extensible 10 ans compresseur)
Adresse: Daikin France SAS, ZAC Paris Nord 2, 67-69 rue de la Belle Étoile, 95972 Roissy CDG Cedex
Site SAV: daikin.fr

Pièces détachées concernées

Carte PCB de contrôle unité extérieure (réf. selon modèle)

250€ – 480€

Carte PCB inverter / onduleur (réf. selon modèle)

280€ – 520€

Nappe de connexion inter-cartes

15€ – 40€

Kit de connecteurs de remplacement

10€ – 30€

Prix indicatifs pièces seules, hors main d'œuvre. Vérifiez la référence exacte avec un technicien.

Coût de réparation estimé

Pièces + main d'œuvre, hors déplacement. France métropolitaine.

280€ – 950€

Besoin d'un professionnel ?

Devis gratuit sous 24h — Techniciens certifiés RGE partout en France.

Demander un devis gratuit

Ou appelez directement : 01 86 76 00 00

Ce que disent nos clients

"Notre Daikin RXM50R a affiché LC du jour au lendemain après un épisode de forte pluie. Le technicien a ouvert l'unité extérieure et trouvé de l'eau stagnante sur la carte de contrôle à cause d'un joint de capot fendu. Après séchage, traitement anti-corrosion et remplacement du joint, tout fonctionne parfaitement. Facture de 220 € et deux heures d'intervention. On vérifie le joint chaque année maintenant."

Nathalie V.

Rennes

"Code LC sur notre multi-split 4MXM80R qui alimentait les 4 chambres. Panique en plein mois de juillet ! Le frigoriste a diagnostiqué un connecteur nappe partiellement déboîté entre les deux cartes. Il l'a remis en place, sécurisé avec un point de colle et tout est reparti en 30 minutes. La facture de 150 € pour le déplacement et le diagnostic valait vraiment le coup vu la rapidité de la résolution."

Laurent C.

Paris

"Mon split Daikin FTXM35R affichait LC de manière intermittente depuis un mois. Un jour il marchait, le lendemain non. Le technicien a trouvé un nid de fourmis dans le compartiment électronique de l'unité extérieure. Nettoyage complet, traitement insecticide autour du socle et application d'un vernis protecteur sur les cartes. Plus aucun problème depuis six mois."

Sophie M.

Montpellier

"Après un orage violent, notre 3MXM52R a affiché le code LC. Le diagnostic a révélé que la carte inverter avait subi un dommage irréparable à cause d'une surtension. Remplacement à 680 € tout compris, pris en charge à 50 % par notre assurance habitation (garantie dommages électriques). Depuis, on a fait installer un parafoudre sur le tableau. Conseil : vérifiez votre contrat d'assurance !"

David A.

Lyon

Questions fréquentes

Que signifie le code erreur LC sur ma climatisation Daikin Split ? +

Le code LC sur un climatiseur Daikin Split indique un défaut de communication entre les deux cartes électroniques principales logées dans l'unité extérieure : la carte de contrôle (qui gère la régulation de température, la réception des ordres de la télécommande et la supervision générale) et la carte inverter (qui pilote directement le compresseur via des transistors de puissance IGBT). Ces deux cartes communiquent via un bus série propriétaire à une fréquence de 9 600 bauds. Si les échanges de données sont interrompus pendant plus de 2 secondes consécutives, la carte de contrôle déclenche le code LC et arrête immédiatement le compresseur. Ce code est classé en gravité 4 sur 5 car il rend l'appareil totalement inopérant.

Le code LC de mon Daikin Split peut-il être causé par l'humidité ? +

L'humidité est effectivement l'une des causes fréquentes du code LC sur les climatiseurs Daikin Split installés en milieu résidentiel. L'unité extérieure est conçue pour résister aux intempéries, mais les cartes électroniques internes restent sensibles à la condensation excessive et aux infiltrations d'eau par un capot mal refermé, un joint d'étanchéité dégradé ou une gouttière voisine mal orientée. La condensation forme des micro-ponts conducteurs entre les pistes du circuit imprimé, perturbant les signaux de communication entre les deux cartes. En cas de doute, un technicien appliquera un vernis de protection (conformal coating) sur les cartes après séchage complet. Ce traitement coûte entre 80 et 150 € et prévient efficacement les récidives.

Combien coûte le remplacement d'une carte PCB pour un code LC sur Daikin Split ? +

Le coût dépend de la carte à remplacer. La carte de contrôle principale de l'unité extérieure coûte entre 250 et 480 € selon le modèle Daikin Split concerné (les multi-splits 3MXM et 4MXM ont des cartes plus onéreuses que les monosplits FTXM). La carte inverter (onduleur), qui intègre les drivers IGBT, coûte entre 280 et 520 €. Comptez en plus 120 à 200 € de main-d'œuvre pour le diagnostic (1 heure avec le logiciel D-Checker) et le remplacement (30 à 45 minutes). Au total, la facture se situe généralement entre 450 et 950 € tout compris. Si votre appareil a moins de 3 à 5 ans, vérifiez la garantie constructeur : les cartes PCB sont couvertes par la garantie pièces Daikin.

Le code LC apparaît après une coupure de courant sur mon Daikin Split, que faire ? +

Après une coupure de courant, les cartes électroniques de votre Daikin Split se réinitialisent simultanément lors du rétablissement de l'alimentation. Il arrive que la séquence de démarrage des deux cartes ne soit pas synchronisée, provoquant un code LC transitoire. Ce phénomène est bénin et se résout dans 90 % des cas par un simple cycle d'arrêt/relance au disjoncteur : coupez 5 minutes, puis rétablissez. Si le code LC apparaît systématiquement après chaque coupure de courant, la mémoire EEPROM d'une des cartes peut être endommagée. Le technicien peut alors tenter une reprogrammation du firmware avant de remplacer la carte. Pensez à installer un onduleur ou un parafoudre si les coupures sont fréquentes dans votre secteur.

Peut-on réparer soi-même un code LC sur un climatiseur Daikin Split ? +

La réparation complète d'un code LC dépasse le cadre du dépannage amateur dans la majorité des cas. Un particulier peut effectuer les étapes de base : couper et relancer l'alimentation, vérifier visuellement l'état des connecteurs et rechercher des traces d'humidité ou de corrosion. Ces gestes simples résolvent environ 20 % des codes LC (défauts transitoires ou connecteurs desserrés). En revanche, le diagnostic approfondi nécessite le logiciel D-Checker de Daikin, un oscilloscope pour analyser les trames du bus série et des cartes de remplacement certifiées. Les cartes PCB Daikin sont appairées au compresseur via un numéro de série : une carte non programmée correctement peut endommager le compresseur au démarrage. Faites appel à un technicien certifié Daikin pour toute intervention au-delà du simple redémarrage.
