Code erreur Daikin H9 — Thermistance air exterieur

Compresseur

Le compresseur ne parvient pas a demarrer ou s'arrete immediatement apres le lancement. Il peut etre bloque mecaniquement, avoir un defaut d'enroulement ou souffrir d'un probleme d'alimentation electrique (tension trop basse, condensateur de demarrage HS).

Tuyau de refoulement du compresseur

La temperature du tuyau de refoulement du compresseur a depasse le seuil de securite. Le compresseur surchauffe, generalement a cause d'un manque de refrigerant, d'un condenseur encrasse, d'un probleme de ventilation exterieure ou d'un defaut de lubrification. C'est un defaut critique.

Pressostat haute pression

Sur le code H3, Daikin surveille la continuité du pressostat haute pression alors que le compresseur est à l'arrêt. Si le contact interne du pressostat devient instable, oxydé ou mécaniquement fatigué, la carte de l'unité extérieure interprète une anomalie de sécurité et bloque le système. Ce défaut est typique sur des groupes ayant subi de fortes variations thermiques, des cycles courts répétés ou des vibrations prolongées. Dans ce cas, la panne n'indique pas forcément une surpression réelle du circuit frigorifique, mais bien un défaut du composant de contrôle.

Module IPM / IGBT

Le code L5 indique une défaillance du module IPM (Intelligent Power Module) ou des transistors IGBT qui pilotent le compresseur inverter. Ce composant électronique de puissance convertit le courant continu en courant alternatif variable pour faire tourner le compresseur à la vitesse souhaitée. Sa panne entraîne l'arrêt complet du système de climatisation.

Carte électronique intérieure

Carte électronique de l'unité intérieure défectueuse ou endommagée par une surtension. Les circuits de commande ne fonctionnent plus correctement.

Carte PCB unite exterieure

La carte electronique de l'unite exterieure est en defaut. Cette carte controle le compresseur inverter, le ventilateur et la communication avec l'unite interieure. Une surtension du reseau, de l'humidite dans le coffret electrique ou un composant en fin de vie peut provoquer cette panne.

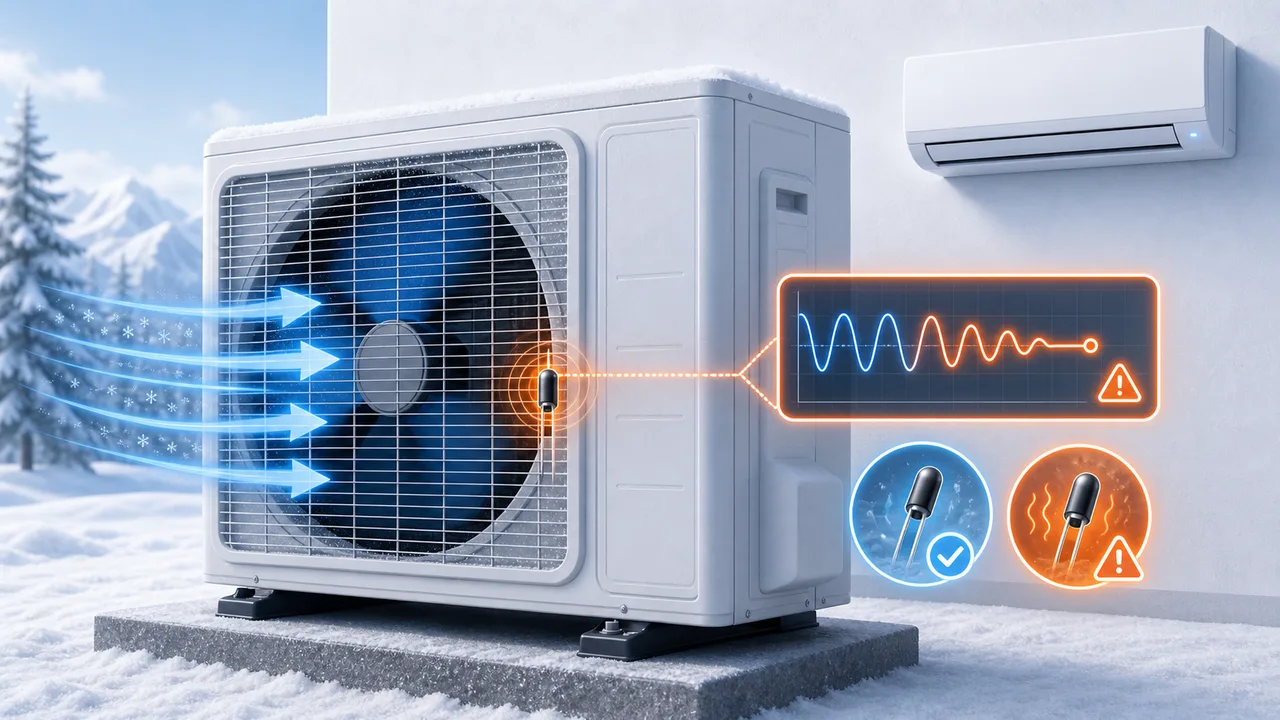

Thermistance air exterieur

La sonde de temperature d'air exterieur est en defaut. Cette thermistance mesure la temperature ambiante exterieure pour adapter le fonctionnement du compresseur et gerer le degivrage. Un defaut de connectique, un cable endommage ou une sonde hors service peut provoquer cette erreur.

Thermistance air extérieur

Le code H9 signale un défaut de la sonde de température d'air extérieur (thermistance) située sur l'unité extérieure. Cette sonde CTN mesure en permanence la température ambiante extérieure pour adapter le fonctionnement du système : modulation de la vitesse du compresseur, gestion des cycles de dégivrage, et calcul du sous-refroidissement. Lorsque sa valeur de résistance sort des limites attendues ou que le signal est coupé, la carte électronique déclenche le code H9.

Protection externe activée

Dispositif de protection externe activé suite à une anomalie détectée. Peut être causé par une surtension, un court-circuit ou un défaut d'isolement.

Dispositif de protection externe

Un dispositif de protection externe (thermostat antigel, pressostat, etc.) connecté aux bornes de l'unité intérieure s'est déclenché. Ce code peut aussi apparaître si les bornes sont mal câblées.

Bac à condensats et évacuation

Le code A3 indique que le niveau d'eau dans le bac à condensats de l'unité intérieure a atteint un seuil anormal. Le flotteur de sécurité ou le capteur de niveau s'est déclenché, signalant un risque de débordement. L'unité s'arrête automatiquement pour éviter un dégât des eaux dans le local climatisé.

Système de drainage

Le niveau d'eau de condensats est anormal. Le bac de récupération est plein, la pompe de relevage est défaillante ou l'évacuation est bouchée. Fréquent sur les cassettes et gainables SkyAir.
