Daikin — SkyAir

Code erreur Daikin U4 — Liaison communication UI-UE

Q: Que signifie le code erreur U4 sur ma climatisation Daikin SkyAir ?

Le code U4 sur une Daikin SkyAir indique un défaut de communication entre l'unité intérieure et l'unité extérieure. Les deux unités communiquent en permanence via un bus série à 2 fils utilisant un protocole propriétaire Daikin. Ce bus transmet des trames de données à une vitesse de 2 400 à 9 600 bauds, incluant les consignes de température, les modes de fonctionnement, les valeurs des capteurs et les codes d'erreur. Le code U4 se déclenche lorsqu'une unité ne reçoit plus de réponse de l'autre pendant un délai supérieur à 2 minutes, ou lorsque les trames reçues sont corrompues (erreurs de checksum répétées). C'est un défaut qui immobilise complètement le système.

Q: Le code U4 Daikin SkyAir peut-il être causé par un problème de câblage ?

Oui, les problèmes de câblage sont la cause la plus fréquente du code U4. Le câble de communication est un câble à 2 conducteurs (souvent 2 x 0,75 mm² ou 2 x 1,5 mm²) qui court généralement le long de la liaison frigorifique, parfois sur plusieurs dizaines de mètres. Sur ce parcours, de nombreux incidents peuvent survenir : le câble peut être coupé lors de travaux de façade ou de toiture, rongé par des rongeurs, écrasé par un collier de fixation trop serré, ou détérioré par les UV s'il n'est pas protégé. Un câble de communication passé à proximité immédiate d'un câble de puissance (alimentation triphasée) peut également subir des interférences électromagnétiques qui corrompent les données.

Q: Combien coûte la réparation du code U4 sur une Daikin SkyAir ?

Le coût du code U4 dépend de la cause identifiée. Si le problème est un câble coupé ou un connecteur desserré, la réparation coûte entre 100 € et 200 € (déplacement + 30 minutes de diagnostic et réparation). Si le câble complet doit être remplacé (longueur importante ou câble endommagé dans une gaine inaccessible), comptez 150 à 350 € selon la distance entre les unités et la difficulté d'accès. Si la carte électronique de l'unité intérieure ou extérieure est en cause (circuit de communication défaillant), le remplacement coûte 250 à 550 €. Cependant, dans environ 60 % des cas, le problème se règle par un simple resserrage de bornes ou un reset.

Q: Le code U4 peut-il être causé par un orage sur ma Daikin SkyAir ?

Oui, les orages sont une cause reconnue de code U4 sur les installations SkyAir. La foudre peut induire des surtensions sur le câble de communication, qui se comporte comme une antenne entre les deux unités (parfois sur 15-30 m de longueur). Ces surtensions peuvent endommager les circuits d'entrée/sortie de communication des cartes électroniques (opto-coupleurs, drivers de ligne). Même sans foudroiement direct, les champs électromagnétiques d'un orage proche peuvent perturber les trames de communication et générer un code U4 transitoire. Si le code disparaît après un reset, c'était une perturbation temporaire. S'il persiste, un composant de communication a probablement été endommagé.

Q: Comment vérifier la communication entre les unités de ma Daikin SkyAir ?

Sans équipement spécifique, vous pouvez effectuer quelques vérifications basiques. D'abord, confirmez que les deux unités sont sous tension (voyants allumés sur les cartes). Ensuite, vérifiez le serrage des bornes de communication S1/S2 sur les borniers des deux unités. Avec un multimètre, mesurez la continuité du câble entre les bornes S1 de l'intérieur et de l'extérieur (résistance proche de 0 Ω), idem pour S2. Vérifiez aussi l'isolement entre S1 et S2 (résistance très élevée). Si ces tests sont bons mais que le code U4 persiste, c'est probablement un défaut électronique sur une carte qui nécessite un diagnostic professionnel avec outil spécifique Daikin (DTA116 ou équivalent).

Gravité 3/5 — Moyen — pièce simple 68% résolus sans pro

Gravité

3/5

Informations rapides

Difficulté: Modérée
Coût estimé: 100€ – 550€
Disponibilité: 24/7
Délai moyen: < 45 min
Spécialité: Climatisation
Saison: Été

01 86 76 00 00

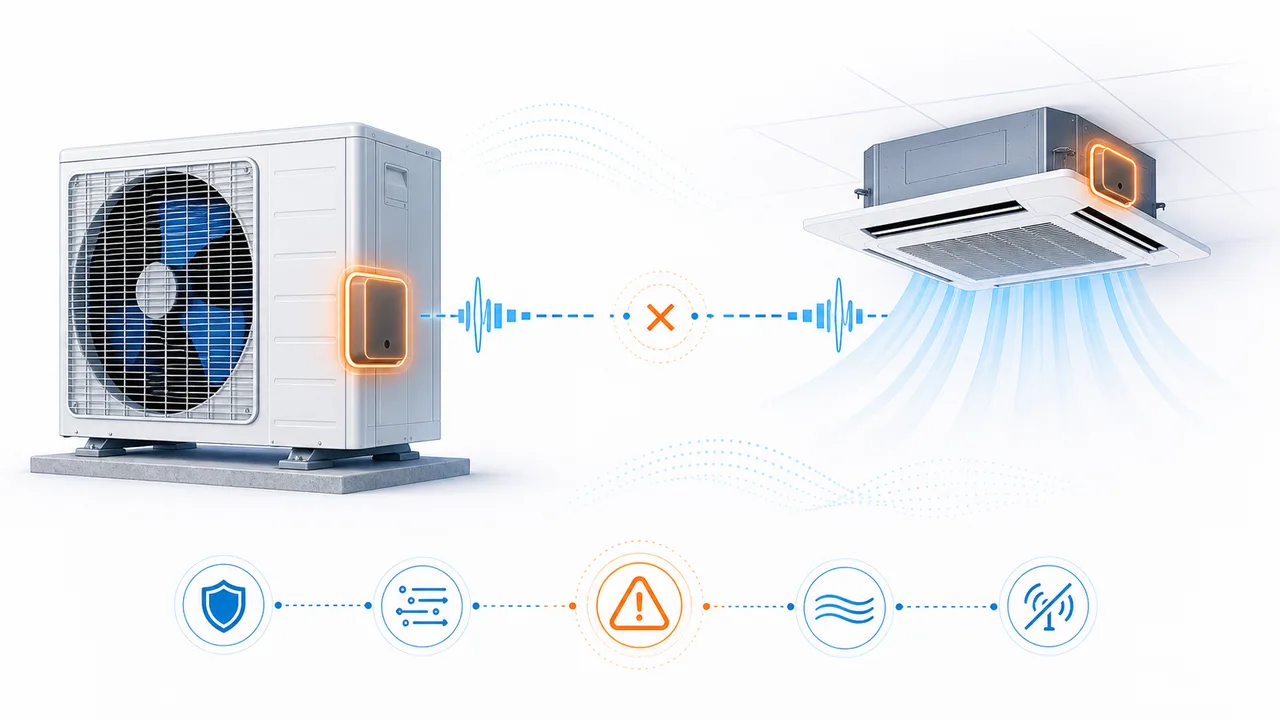

Le code U4 indique une erreur de communication entre l'unité intérieure et l'unité extérieure. Les deux unités échangent en permanence des données numériques via un bus de communication (câble 2 fils blindé) pour coordonner leur fonctionnement. Lorsque cette liaison est interrompue, parasitée ou défaillante, les deux unités ne peuvent plus se synchroniser et le système se met en sécurité avec le code U4.

Hub marque

Tous les codes Daikin

Parcourir toutes les pages maîtres de la marque.

Hub gamme

SkyAir

Explorer les autres codes de cette gamme.

←

Code précédent

Charge frigorifique / circuit frigorifique

Symptômes associés

• Le code U4 s'affiche sur la télécommande filaire avec arrêt complet du système
• Les deux unités (intérieure et extérieure) s'arrêtent simultanément
• Le code peut apparaître de manière intermittente puis devenir permanent
• Le ventilateur de l'unité intérieure peut continuer de tourner mais sans production de froid ou de chaud

1 847

codes diagnostiqués

68%

résolus sans pro

24/7

disponibilité

< 45 min

délai moyen

💡

Le saviez-vous ?

La communication entre les unités Daikin SkyAir utilise un protocole série propriétaire transmis sur 2 fils à une vitesse de 2 400 à 9 600 bauds selon le modèle. Chaque trame de données contient un en-tête d'identification, les données de fonctionnement (mode, consigne, températures, pressions, état des actionneurs) et un checksum de contrôle d'intégrité. Les unités échangent une trame complète toutes les 0,5 à 2 secondes. Si 3 trames consécutives sont manquantes ou corrompues, le code U4 est déclenché.

Aussi connu sous : U4U 4U.4erreur U4Err U4code U4

Numéros d'urgence

ViteMaClim — Dépannage climatisation 01 86 76 00 00 Urgence européenne 112 SAV Daikin France 01 34 09 32 32

Quand appeler un professionnel

Si le code U4 persiste après un reset et la vérification visuelle du câblage, un technicien devra tester la communication avec un outil de diagnostic spécifique Daikin. Il vérifiera la continuité du câble de communication au multimètre, mesurera le signal de communication à l'oscilloscope, et testera les cartes électroniques de chaque unité. Le problème peut venir du câble, d'un connecteur, de la carte de l'unité intérieure ou de la carte de l'unité extérieure.

Panne sur votre climatisation ? Nos techniciens interviennent rapidement.

Demander un devis gratuit

Ou appelez le 01 86 76 00 00

Modèles concernés

FBA60AFBA71AFBA100AFBA125AFCAG71AFCAG100AFCAG140A

Causes possibles

Câble de communication coupé ou endommagé Très fréquent

Le câble de communication 2 fils reliant les unités est vulnérable aux dommages extérieurs. Il peut être coupé lors de travaux de façade, de toiture ou de rénovation, rongé par des rongeurs (rats, souris), écrasé par un collier trop serré, ou détérioré par les UV et les intempéries sur les sections extérieures non protégées. Une coupure complète produit un code U4 permanent, tandis qu'une coupure partielle (un brin sur deux) produit un code intermittent.

Borne de raccordement desserrée Très fréquent

Les vibrations du bâtiment, les chocs thermiques et les manipulations lors des entretiens peuvent desserrer les bornes de raccordement du câble de communication sur les borniers des unités. Un faux contact crée des interruptions aléatoires de la communication, générant d'abord un code U4 intermittent puis permanent lorsque le contact se dégrade davantage. C'est la cause la plus simple à résoudre.

Interférence électromagnétique Fréquent

Le câble de communication cheminé à proximité d'un câble de puissance (alimentation triphasée, câble de courant fort) capte des perturbations électromagnétiques qui corrompent les trames de données. Ce problème est fréquent dans les installations commerciales où les chemins de câbles partagent l'espace avec des câbles de puissance de gros équipements (fours, compresseurs frigorifiques, ascenseurs).

Carte électronique défaillante (circuit de communication) Modéré

Le circuit de communication sur la carte de l'unité intérieure ou extérieure peut être endommagé par une surtension (orage, perturbation réseau). Les opto-coupleurs et les circuits de transmission sont particulièrement vulnérables. Ce défaut est diagnostiqué lorsque le câble est en bon état, les bornes serrées, mais le code U4 persiste. Le technicien identifiera quelle carte est défaillante en testant les signaux de communication.

Problème d'alimentation de l'unité extérieure Modéré

Sur les installations SkyAir, l'unité extérieure est généralement le nœud d'alimentation qui fournit également la tension à l'unité intérieure. Si le disjoncteur de l'unité extérieure est déclenché, ou si un fusible interne est grillé, l'unité intérieure peut rester partiellement alimentée (ventilateur) mais la communication échoue car la carte extérieure est hors tension.

Guide de résolution pas à pas

Vérifier l'alimentation des deux unités Facile

Assurez-vous que les deux unités (intérieure et extérieure) sont bien alimentées électriquement. Vérifiez le disjoncteur de l'unité extérieure qui peut avoir déclenché indépendamment. Sur les installations SkyAir, l'unité extérieure alimente souvent l'unité intérieure : si l'extérieur est hors tension, la communication est impossible.

Effectuer un reset électrique complet Facile

Coupez l'alimentation au disjoncteur pendant 5 minutes. Un parasite électrique transitoire (orage, démarrage d'un gros équipement) peut avoir perturbé la communication. Le reset permet aux deux cartes de réinitialiser leur protocole de communication et de resynchroniser les échanges. Après remise sous tension, attendez 3 minutes avant de lancer le système.

Vérifier le câble de communication extérieur Facile

Le câble de communication entre les deux unités passe généralement le long de la liaison frigorifique. Vérifiez visuellement son état sur les portions accessibles : câble coupé, écrasé, rongé par un animal, ou endommagé lors de travaux. Vérifiez également que le câble n'est pas en contact avec un câble de puissance (courant fort) qui pourrait générer des interférences.

Vérifier les borniers de raccordement

Après coupure de l'alimentation, vérifiez le serrage des bornes du câble de communication sur le bornier de l'unité intérieure et de l'unité extérieure. Les bornes sont généralement repérées S1-S2 ou F1-F2 sur le schéma de câblage. Un fil desserré ou un faux contact est une cause fréquente de code U4.

Prévention & entretien

Protéger le câble de communication

Le câble de communication doit être passé dans une gaine de protection sur toute sa longueur, particulièrement sur les sections extérieures. Utilisez une gaine UV-résistante à l'extérieur et une gaine anti-rongeurs (métallique) dans les combles et faux plafonds.

Séparer les câbles de communication et de puissance

Le câble de communication doit être séparé d'au moins 30 cm des câbles de puissance (alimentation électrique, triphasé). Si les câbles doivent se croiser, faites-les croiser à angle droit pour minimiser les interférences. Utilisez un câble blindé si la séparation ne peut pas être respectée.

Resserrer les bornes à chaque visite d'entretien

Incluez le contrôle et le resserrage des bornes de communication dans le protocole d'entretien annuel. Cette opération de 2 minutes par unité prévient la majorité des codes U4 d'origine mécanique.

Installer un parafoudre sur le câble de communication

Des parafoudres spécifiques pour câbles de communication basse tension sont disponibles pour 50 à 100 euros. Ils se montent sur les borniers et protègent les circuits de communication des deux cartes contre les surtensions induites par la foudre.

Signaler les travaux au technicien de climatisation

Avant tout travail de façade, de toiture ou de rénovation, informez votre technicien de climatisation pour qu'il repère et protège le câble de communication. De même, après des travaux, faites vérifier que le câble n'a pas été endommagé.

Calendrier d'entretien

Mar

Inspection du câble de communication

Vérifiez visuellement l'état du câble de communication sur les sections accessibles, en particulier les parties extérieures exposées aux intempéries et aux UV. Recherchez les signes de détérioration, les traces de rongeurs ou les dommages liés à des travaux récents.

Mai

Resserrage des bornes de communication

Lors de l'entretien printanier, demandez au technicien de vérifier et resserrer les bornes de raccordement du câble de communication sur les deux unités. Un couple de serrage correct évite les faux contacts qui génèrent le code U4 intermittent.

Jui

Vérification en conditions de fonctionnement

Surveillez l'absence de code U4 pendant les périodes de forte utilisation. Les interférences électromagnétiques sont plus fréquentes lorsque tous les équipements du bâtiment fonctionnent simultanément. Si le code apparaît uniquement dans ces conditions, signalez-le au technicien.

Oct

Contrôle pré-hivernal

Avant l'hiver, vérifiez que le câble de communication n'a pas été endommagé pendant l'été (travaux, tempêtes). Un câble endommagé peut fonctionner en été mais lâcher en hiver lorsque l'isolant se contracte avec le froid, ouvrant des micro-fissures.

Déc

Protection contre les rongeurs

En période hivernale, les rongeurs cherchent des abris chauds et rongent les câbles. Vérifiez que le câble de communication est protégé par une gaine métallique ou plastique rigide dans les zones vulnérables (combles, faux plafonds, passages extérieurs au sol).

Informations constructeur

Daikin

Constructeur certifié

Horaires SAV: Lun-Ven 8h30-18h (non-stop)
Garantie: 3-5 ans pièces et main d'œuvre (extensible 10 ans compresseur)
Adresse: Daikin France SAS, ZAC Paris Nord 2, 67-69 rue de la Belle Étoile, 95972 Roissy CDG Cedex
Site SAV: daikin.fr

Pièces détachées concernées

Câble de communication 2 x 1,5 mm² blindé (au mètre)

2€ – 5€

Carte électronique de communication unité intérieure Daikin

150€ – 350€

Carte électronique principale unité extérieure Daikin

280€ – 520€

Kit de borniers de raccordement Daikin

10€ – 25€

Prix indicatifs pièces seules, hors main d'œuvre. Vérifiez la référence exacte avec un technicien.

Coût de réparation estimé

Pièces + main d'œuvre, hors déplacement. France métropolitaine.

100€ – 550€

Besoin d'un professionnel ?

Devis gratuit sous 24h — Techniciens certifiés RGE partout en France.

Demander un devis gratuit

Ou appelez directement : 01 86 76 00 00

Ce que disent nos clients

"Code U4 apparu le lendemain de travaux de ravalement sur notre immeuble de bureaux à Paris 8e. Le maçon avait coupé le câble de communication en perçant un trou dans le mur. Le technicien a remplacé la section de câble en 1 heure pour 130 euros. Maintenant le câble passe dans une gaine protégée pour éviter que cela ne se reproduise lors des prochains travaux."

Catherine L.

Paris

"Code U4 intermittent sur notre SkyAir cassette au restaurant à Lyon. Le problème survenait uniquement quand on allumait le four à pizza. Le câble de communication courait dans le même chemin de câbles que l'alimentation triphasée du four. Le technicien a séparé les deux câbles et ajouté un blindage sur le câble de communication : 180 euros. Le code U4 n'est plus jamais revenu."

Paulo S.

Lyon

"Code U4 permanent après un orage d'été sur notre commerce à Toulouse. La carte de communication de l'unité intérieure était grillée (opto-coupleur claqué). Remplacement de la carte pour 320 euros. L'unité extérieure était intacte grâce au parafoudre installé sur son alimentation. Nous avons fait ajouter un parafoudre sur le câble de communication aussi."

David M.

Toulouse

"Notre SkyAir gainable au cabinet dentaire à Rennes affichait le code U4 de manière aléatoire. Après 2 déplacements du technicien sans trouver la cause, il a mesuré la résistance d'isolement du câble de communication : fuite à la terre dans un passage extérieur où l'isolant était dégradé par les UV. Remplacement du tronçon extérieur avec câble UV-résistant pour 200 euros. Résolu."

Dr Marie K.

Rennes

Questions fréquentes

Que signifie le code erreur U4 sur ma climatisation Daikin SkyAir ? +

Le code U4 sur une Daikin SkyAir indique un défaut de communication entre l'unité intérieure et l'unité extérieure. Les deux unités communiquent en permanence via un bus série à 2 fils utilisant un protocole propriétaire Daikin. Ce bus transmet des trames de données à une vitesse de 2 400 à 9 600 bauds, incluant les consignes de température, les modes de fonctionnement, les valeurs des capteurs et les codes d'erreur. Le code U4 se déclenche lorsqu'une unité ne reçoit plus de réponse de l'autre pendant un délai supérieur à 2 minutes, ou lorsque les trames reçues sont corrompues (erreurs de checksum répétées). C'est un défaut qui immobilise complètement le système.

Le code U4 Daikin SkyAir peut-il être causé par un problème de câblage ? +

Oui, les problèmes de câblage sont la cause la plus fréquente du code U4. Le câble de communication est un câble à 2 conducteurs (souvent 2 x 0,75 mm² ou 2 x 1,5 mm²) qui court généralement le long de la liaison frigorifique, parfois sur plusieurs dizaines de mètres. Sur ce parcours, de nombreux incidents peuvent survenir : le câble peut être coupé lors de travaux de façade ou de toiture, rongé par des rongeurs, écrasé par un collier de fixation trop serré, ou détérioré par les UV s'il n'est pas protégé. Un câble de communication passé à proximité immédiate d'un câble de puissance (alimentation triphasée) peut également subir des interférences électromagnétiques qui corrompent les données.

Combien coûte la réparation du code U4 sur une Daikin SkyAir ? +

Le coût du code U4 dépend de la cause identifiée. Si le problème est un câble coupé ou un connecteur desserré, la réparation coûte entre 100 € et 200 € (déplacement + 30 minutes de diagnostic et réparation). Si le câble complet doit être remplacé (longueur importante ou câble endommagé dans une gaine inaccessible), comptez 150 à 350 € selon la distance entre les unités et la difficulté d'accès. Si la carte électronique de l'unité intérieure ou extérieure est en cause (circuit de communication défaillant), le remplacement coûte 250 à 550 €. Cependant, dans environ 60 % des cas, le problème se règle par un simple resserrage de bornes ou un reset.

Le code U4 peut-il être causé par un orage sur ma Daikin SkyAir ? +

Oui, les orages sont une cause reconnue de code U4 sur les installations SkyAir. La foudre peut induire des surtensions sur le câble de communication, qui se comporte comme une antenne entre les deux unités (parfois sur 15-30 m de longueur). Ces surtensions peuvent endommager les circuits d'entrée/sortie de communication des cartes électroniques (opto-coupleurs, drivers de ligne). Même sans foudroiement direct, les champs électromagnétiques d'un orage proche peuvent perturber les trames de communication et générer un code U4 transitoire. Si le code disparaît après un reset, c'était une perturbation temporaire. S'il persiste, un composant de communication a probablement été endommagé.

Comment vérifier la communication entre les unités de ma Daikin SkyAir ? +

Sans équipement spécifique, vous pouvez effectuer quelques vérifications basiques. D'abord, confirmez que les deux unités sont sous tension (voyants allumés sur les cartes). Ensuite, vérifiez le serrage des bornes de communication S1/S2 sur les borniers des deux unités. Avec un multimètre, mesurez la continuité du câble entre les bornes S1 de l'intérieur et de l'extérieur (résistance proche de 0 Ω), idem pour S2. Vérifiez aussi l'isolement entre S1 et S2 (résistance très élevée). Si ces tests sont bons mais que le code U4 persiste, c'est probablement un défaut électronique sur une carte qui nécessite un diagnostic professionnel avec outil spécifique Daikin (DTA116 ou équivalent).
