Code erreur Daikin L5 — Inverter / compresseur
Informations rapides
- Difficulté
- Pro requis
- Coût estimé
- 350€ – 3000€
- Disponibilité
- 24/7
- Délai moyen
- < 45 min
- Spécialité
- Climatisation
- Saison
- Été

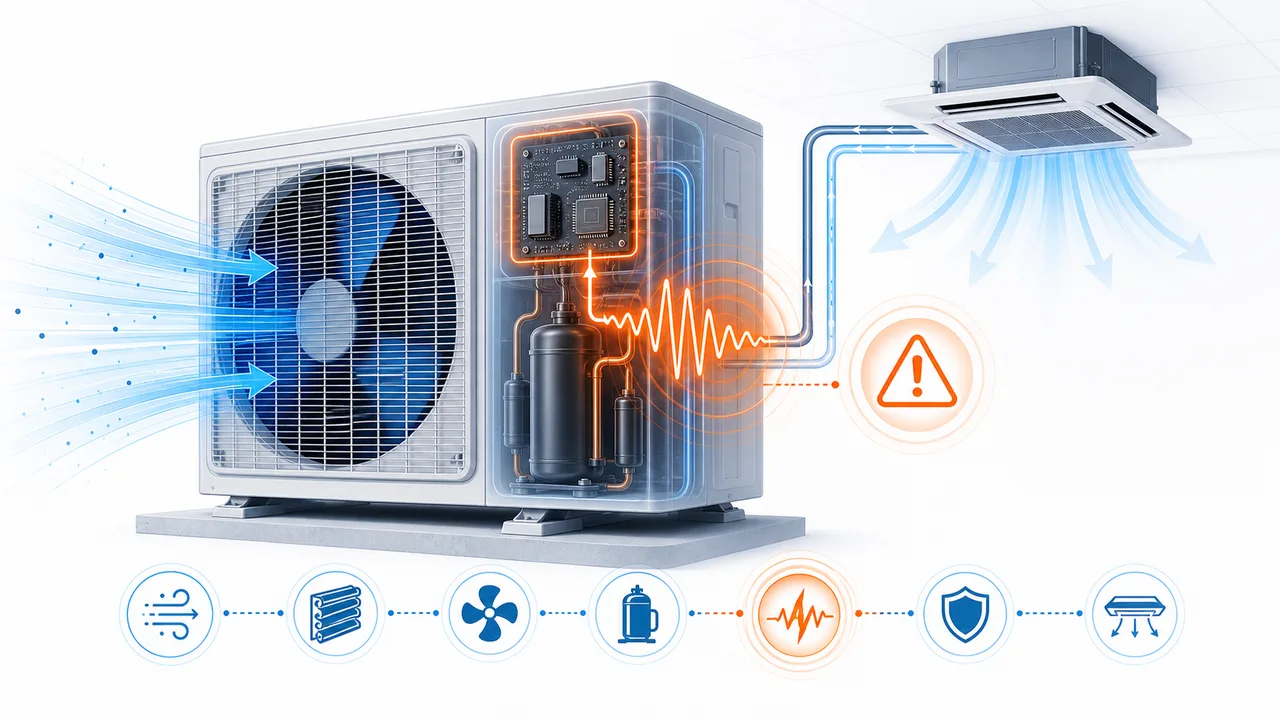

Le code L5 est un défaut critique indiquant une surintensité instantanée détectée par l'inverter ou le compresseur. Le courant absorbé par le compresseur a dépassé de manière brutale le seuil maximal autorisé, déclenchant la protection instantanée de l'inverter. Les causes vont d'un problème mécanique du compresseur (blocage, court-circuit d'enroulement) à un défaut électrique de l'inverter lui-même. C'est le code le plus grave de la gamme SkyAir.
Symptômes associés
- • Le code L5 apparaît avec arrêt immédiat du compresseur
- • Le disjoncteur de la climatisation peut avoir déclenché simultanément
- • Un bruit anormal (claquement, vibration intense) peut avoir précédé l'arrêt
- • Le code réapparaît immédiatement à chaque tentative de redémarrage
Le saviez-vous ?
La protection contre la surintensité dans l'inverter Daikin SkyAir est assurée par un circuit de désaturation (desaturation detection) des IGBT. Lorsque le courant traversant un IGBT dépasse le seuil critique, la tension collecteur-émetteur augmente (l'IGBT quitte sa zone de saturation). Ce circuit détecte cette élévation de tension en moins de 10 microsecondes et coupe instantanément la commande de l'IGBT. Ce temps de réaction de 10 µs est suffisant pour protéger le composant, alors qu'un disjoncteur classique met 10 à 30 millisecondes à couper.
Numéros d'urgence
Quand appeler un professionnel
Le code L5 nécessite TOUJOURS l'intervention d'un technicien spécialisé, sans exception. Ce défaut implique des courants dangereux (plusieurs dizaines d'ampères) et peut révéler un défaut d'isolement du compresseur avec risque d'électrisation. Le technicien mesurera la résistance d'isolement du compresseur (mégohmètre à 500 V), la résistance des enroulements entre phases, et testera l'inverter pour localiser le défaut. Le diagnostic peut aboutir au remplacement du compresseur (1 500-2 800 €) ou de l'inverter (350-650 €), ou des deux dans les cas les plus graves.
Panne sur votre climatisation ? Nos techniciens interviennent rapidement.
Demander un devis gratuitOu appelez le 01 86 76 00 00
Modèles concernés
Causes possibles
5% Court-circuit entre enroulements du compresseur Très fréquent
L'isolant des enroulements du moteur compresseur se dégrade avec le temps, les surchauffes répétées et les micro-décharges électriques. Lorsque deux enroulements entrent en contact (court-circuit inter-spires), le courant augmente brusquement car la résistance du circuit diminue. Ce défaut est irréversible et nécessite le remplacement du compresseur. Il est plus fréquent sur les installations ayant subi des épisodes de surchauffe (codes J3 ou L4 répétés).
4% Blocage mécanique du compresseur scroll Fréquent
Un corps étranger dans le circuit (particule de brasure, fragment de joint), un retour de liquide massif ou un grippage de roulement peut bloquer mécaniquement les spirales du compresseur scroll. Le moteur tente de tourner contre la résistance mécanique et consomme un courant de blocage 5 à 10 fois supérieur au courant nominal, déclenchant instantanément le code L5. Dans certains cas, le compresseur peut être débloqué en inversant temporairement le sens de rotation.
4% Défaut de l'inverter (IGBT en court-circuit) Fréquent
Un transistor IGBT qui claque en court-circuit peut envoyer le courant complet du bus DC (400 V) directement dans un enroulement du compresseur, provoquant une surintensité massive. Ce défaut est souvent causé par une surtension d'orage. Dans ce cas, le compresseur peut être sain mais l'inverter doit être remplacé. Un diagnostic précis permet d'éviter le remplacement inutile (et coûteux) du compresseur.
3% Défaut d'isolement du compresseur vers la terre Modéré
La dégradation de l'isolant entre les enroulements du moteur et le carter métallique du compresseur crée un courant de fuite vers la terre. Ce défaut fait généralement déclencher le différentiel en plus du code L5. Il est mesurable avec un mégohmètre : une résistance d'isolement inférieure à 1 MΩ à 500 V DC confirme le défaut. Le compresseur doit être remplacé.
3% Retour de liquide massif au compresseur Modéré
Un retour soudain de réfrigérant liquide dans le compresseur (détendeur bloqué ouvert, inversion de cycle mal gérée, redémarrage après coupure longue sans préchauffage carter) provoque un coup de liquide hydraulique. Le compresseur scroll tente de comprimer un fluide incompressible, ce qui bloque instantanément les spirales et déclenche la surintensité. Ce phénomène peut endommager les spirales et les paliers du compresseur.
Guide de résolution pas à pas
Prévention & entretien
Installer un parafoudre de type 2 (obligatoire)
Les surtensions d'orage sont l'une des principales causes de destruction de l'inverter et de défaut d'isolement du compresseur. Un parafoudre de type 2 (150-300 € installé) est un investissement minimal pour protéger un équipement de 10 000 à 20 000 €.
Test d'isolement annuel du compresseur
La mesure de résistance d'isolement au mégohmètre (500 V DC) est le meilleur indicateur prédictif d'un code L5. Une valeur supérieure à 100 MΩ est excellente, entre 10 et 100 MΩ acceptable, entre 1 et 10 MΩ à surveiller, et en dessous de 1 MΩ critique.
Traiter immédiatement les codes L4 et J3
Les codes de surchauffe (L4, J3) non traités dégradent progressivement l'isolant du compresseur et les composants de l'inverter. Chaque épisode de surchauffe rapproche du code L5. Un investissement de 100-200 € pour résoudre un L4 évite un L5 à 2 000 €+.
Vérifier la charge de réfrigérant annuellement
Un excès ou un manque de réfrigérant crée des conditions de fonctionnement anormales pour le compresseur (retour de liquide ou surchauffe). Faites vérifier et ajuster la charge en R-410A par un technicien certifié lors de chaque entretien annuel.
Assurer le préchauffage du carter avant redémarrage
Après un arrêt prolongé (vacances, week-end long), vérifiez que le réchauffeur de carter a fonctionné au moins 12 heures avant de relancer le compresseur. Cela évite le retour de liquide au démarrage qui peut provoquer un coup de liquide et un code L5.
Calendrier d'entretien
Test d'isolement du compresseur
Faites mesurer la résistance d'isolement du compresseur avec un mégohmètre à 500 V lors de la visite de printemps. La valeur doit être supérieure à 1 MΩ. Une valeur entre 1 et 10 MΩ indique un isolant vieillissant à surveiller. En dessous de 1 MΩ, le remplacement préventif est recommandé.
Contrôle électrique complet pré-saison
Avant la saison chaude, faites vérifier le parafoudre, les protections différentielles, l'équilibre des phases, le serrage des bornes et le courant de démarrage du compresseur. Un courant de démarrage supérieur à 2 fois le nominal indique un problème mécanique naissant.
Surveillance intensive en période de pointe
Pendant les canicules, le compresseur et l'inverter travaillent à pleine charge. Surveillez les codes L4 (surchauffe) qui, s'ils sont récurrents et non traités, dégradent progressivement l'isolant du compresseur et peuvent aboutir à un code L5.
Bilan annuel complet
Après la saison de fonctionnement intensif, faites réaliser un bilan complet : test d'isolement, mesure du courant, vérification des pressions, relevé de la température de refoulement. C'est le moment de détecter un compresseur vieillissant et de planifier un remplacement préventif.
Vérification du préchauffage carter
Les unités SkyAir disposent d'un réchauffeur de carter (crankcase heater) qui empêche la migration de réfrigérant liquide dans le compresseur pendant les arrêts prolongés. Vérifiez son fonctionnement avant l'hiver pour éviter un retour de liquide au redémarrage.
