Code erreur Daikin L4 — Dissipateur / radiateur inverter
Informations rapides
- Difficulté
- Pro requis
- Coût estimé
- 120€ – 500€
- Disponibilité
- 24/7
- Délai moyen
- < 45 min
- Spécialité
- Climatisation
- Saison
- Été

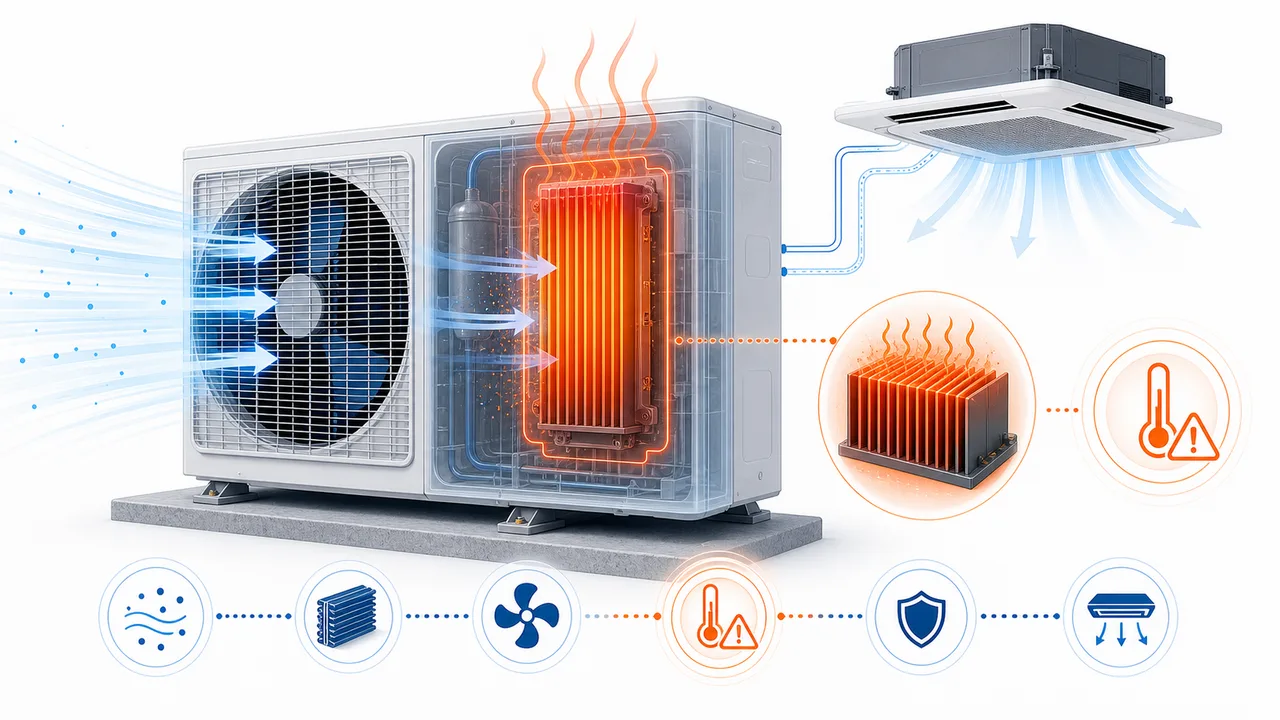

Le code L4 signale une surchauffe du dissipateur thermique (radiateur) de la carte inverter dans l'unité extérieure. Le dissipateur en aluminium évacue la chaleur générée par les transistors IGBT lors de la conversion de courant. Lorsque la température du dissipateur dépasse le seuil de sécurité (généralement 85-90°C), la carte réduit puis stoppe le compresseur pour éviter la destruction des composants de puissance. Si le problème n'est pas résolu, le code L4 évolue vers un L1 permanent.
Symptômes associés
- • Le code L4 apparaît après un fonctionnement prolongé par forte chaleur
- • Le système ralentit progressivement (baisse de puissance) avant de s'arrêter complètement
- • Le code peut disparaître après un temps de repos et revenir lorsque le compresseur redémarre
- • L'unité extérieure dégage une chaleur anormale au niveau du coffret électrique
Le saviez-vous ?
Le dissipateur thermique de l'inverter Daikin SkyAir fonctionne selon le principe de la conduction et de la convection forcée. Les IGBT génèrent typiquement 2 à 3 W/cm² de chaleur à pleine charge. La pâte thermique assure un transfert de 1 à 5 W/m·K entre le botier de l'IGBT et le dissipateur aluminium, puis les ailettes du dissipateur (surface déployée de 500 à 1 000 cm²) évacuent cette chaleur vers l'air ambiant aidé par le flux d'air du ventilateur du condenseur.
Numéros d'urgence
Quand appeler un professionnel
Si le code L4 revient même après nettoyage et amélioration de la ventilation, le dissipateur thermique lui-même peut être dégradé (pâte thermique sèche entre les IGBT et le dissipateur) ou le ventilateur de refroidissement du coffret (quand présent) peut être défaillant. Un technicien pourra mesurer la température du dissipateur avec un thermomètre infrarouge et vérifier le serrage des composants sur le radiateur. La réparation peut nécessiter le démontage de la carte inverter et l'application d'une nouvelle pâte thermique, opération délicate réservée aux professionnels.
Panne sur votre climatisation ? Nos techniciens interviennent rapidement.
Demander un devis gratuitOu appelez le 01 86 76 00 00
Modèles concernés
Causes possibles
5% Condenseur extérieur encrassé Très fréquent
Un condenseur obstrué par la poussière, les pollens, les graisses (restauration) ou la végétation réduit le débit d'air travers le module extérieur. La température ambiante dans le coffret électrique augmente car l'air recyclé est plus chaud, ce qui réduit la capacité de refroidissement du dissipateur inverter. C'est la première cause de surchauffe à vérifier, particulièrement après plusieurs mois sans nettoyage en milieu urbain ou commercial.
4% Dissipateur thermique encrassé Fréquent
La poussière fine pénètre dans le coffret électrique et se dépose sur les ailettes du dissipateur en aluminium, formant un isolant thermique qui réduit l'échange avec l'air. Après 3 à 5 ans sans nettoyage, la capacité de refroidissement du dissipateur peut être réduite de 30 à 50 %. En environnement semi-commercial (proximité de route, zone industrielle, chantier), l'encrassement est encore plus rapide.
4% Installation dans un espace confiné ou exposé au soleil Fréquent
L'unité extérieure installée dans un renfoncement, entre deux murs rapprochés, dans un local technique fermé ou sur une toiture métallique en plein soleil subit des températures ambiantes bien supérieures à la température météo. La température autour de l'unité peut atteindre 50-55°C, dépassant les capacités de refroidissement du dissipateur.
3% Pâte thermique dégradée Modéré
La pâte thermique (graisse silicone) appliquée entre les IGBT et le dissipateur en aluminium assure le transfert de chaleur. Après 8 à 12 ans de fonctionnement sous contrainte thermique, cette pâte sèche, se craquelle et perd sa conductivité thermique. La résistance thermique de jonction augmente et les IGBT surchauffent même avec un dissipateur propre et bien ventilé.
3% Ventilateur de refroidissement du coffret défaillant Modéré
Certains modèles SkyAir de forte puissance disposent d'un petit ventilateur auxiliaire dans le coffret électrique pour ventiler le dissipateur. Si ce ventilateur tombe en panne (roulement grippé, alimentation coupée), la température du coffret monte rapidement sous charge. Ce défaut est identifiable par l'absence de bruit du ventilateur auxiliaire lorsque le compresseur fonctionne.
Guide de résolution pas à pas
Prévention & entretien
Dépoussiérer le dissipateur et le coffret annuellement
Un nettoyage annuel du dissipateur et des grilles du coffret électrique avec un aspirateur ou de l'air comprimé évite l'accumulation de poussière isolante. Cette opération de 10 minutes lors de l'entretien annuel est la mesure préventive la plus efficace contre le code L4.
Installer un auvent de protection solaire
Si l'unité extérieure est exposée au soleil (toiture, façade sud/ouest), installez un auvent à lamelles à 30 cm minimum au-dessus de l'unité. Ce dispositif peut réduire la température ambiante autour de l'unité de 10 à 15°C et améliorer le COP de 5 à 10 %.
Éviter le court-circuit aéraulique
Assurez-vous que l'air chaud expulsé par le ventilateur du condenseur ne peut pas recirculer vers l'aspiration de l'unité. Respectez les distances minimales recommandées par Daikin : 1 m devant la sortie d'air, 50 cm sur les côtés, 30 cm au-dessus.
Faire renouveler la pâte thermique tous les 8-10 ans
La pâte thermique entre les IGBT et le dissipateur se dégrade avec le temps. Un renouvellement préventif tous les 8 à 10 ans coûte environ 150-200 euros et prolonge la durée de vie de l'inverter de plusieurs années. Planifiez cette intervention lors d'un entretien automnal.
Améliorer la ventilation des locaux techniques
Si l'unité extérieure est installée dans un local technique fermé ou semi-fermé, assurez un renouvellement d'air suffisant. Un extracteur mécanique dimensionné pour 3 à 5 volumes/heure évite l'accumulation de chaleur qui déclenche le code L4 en période estivale.
Calendrier d'entretien
Nettoyage pré-saison du dissipateur
Dépoussiérez le dissipateur thermique de l'inverter et toutes les ouvertures d'aération du coffret électrique. Utilisez de l'air comprimé ou un aspirateur avec embout fin. C'est la mesure préventive la plus efficace contre le code L4.
Nettoyage du condenseur avant l'été
Nettoyez les ailettes du condenseur au jet d'eau pour maximiser le débit d'air et réduire la température ambiante dans le coffret électrique. En environnement de restauration, un nettoyage chimique peut être nécessaire pour éliminer les graisses incrustées.
Surveillance thermique en période de pointe
Pendant les canicules, surveillez la température du coffret électrique. Si l'unité semble ralentir ou si le code L4 apparaît, améliorez la ventilation immédiatement (ombre, dégagement). Si l'unité est en plein soleil, arrosez le condenseur à l'eau froide pour réduire temporairement la température.
Bilan thermique de l'inverter
Faites mesurer la température du dissipateur sous charge avec un thermomètre infrarouge. Si elle dépasse 70°C en fonctionnement normal, un nettoyage ou un remplacement de la pâte thermique s'impose avant la prochaine saison chaude.
Vérification du ventilateur auxiliaire
Si votre modèle dispose d'un ventilateur de refroidissement dans le coffret électrique, vérifiez son bon fonctionnement. Un ventilateur qui ne tourne pas correctement en hiver entraînera une surchauffe dès les premières chaleurs du printemps.
Informations constructeur
Daikin
Constructeur certifié
- Horaires SAV
- Lun-Ven 8h30-18h (non-stop)
- Garantie
- 3-5 ans pièces et main d'œuvre (extensible 10 ans compresseur)
- Adresse
- Daikin France SAS, ZAC Paris Nord 2, 67-69 rue de la Belle Étoile, 95972 Roissy CDG Cedex
- Site SAV
- daikin.fr
Pièces détachées concernées
Pâte thermique silicone haute performance pour IGBT (tube 30 g)
10€ – 30€
Ventilateur auxiliaire de refroidissement coffret Daikin
35€ – 80€
Dissipateur thermique aluminium Daikin (réf. variable)
60€ – 150€
Carte inverter complète Daikin SkyAir
350€ – 600€
Prix indicatifs pièces seules, hors main d'œuvre. Vérifiez la référence exacte avec un technicien.
Coût de réparation estimé
Pièces + main d'œuvre, hors déplacement. France métropolitaine.
Besoin d'un professionnel ?
Devis gratuit sous 24h — Techniciens certifiés RGE partout en France.
Ou appelez directement : 01 86 76 00 00
Ce que disent nos clients
"Code L4 sur notre SkyAir cassette dans notre restaurant à Toulouse en plein mois d'août. L'unité extérieure sur le toit en zinc était en plein soleil. Le condenseur était aussi obstrué par les graisses de cuisine. Double action : nettoyage chimique du condenseur et installation d'un auvent en alu à lamelles. 350 euros au total, mais plus aucun problème depuis, même par 42°C."
Jacques B.
Toulouse
"Notre cabinet de kinésithérapie à Strasbourg avait le code L4 tous les après-midi en été. Le dissipateur de l'inverter était couvert de 5 ans de poussière. Un simple nettoyage à l'air comprimé par le technicien : 120 euros. Depuis, nous faisons dépoussiérer le coffret chaque année lors de l'entretien. Incroyable comme un peu de poussière peut paralyser un système de 12 000 euros."
Dr Mathieu L.
Strasbourg
"Le code L4 revenait régulièrement sur notre SkyAir gainable au magasin de Marseille. Après 9 ans de service, la pâte thermique entre les IGBT et le dissipateur était complètement sèche. Le technicien a démonté la carte, nettoyé les surfaces et appliqué une nouvelle pâte thermique. 200 euros pour l'intervention. La température de l'inverter est passée de 85°C à 62°C sous charge."
Rachid M.
Marseille
Questions fréquentes
Que signifie le code erreur L4 sur ma climatisation Daikin SkyAir ? +
Le code L4 Daikin SkyAir est-il lié à la canicule ? +
Comment éviter la surchauffe de l'inverter sur ma Daikin SkyAir ? +
Combien coûte la réparation du code L4 sur une Daikin SkyAir ? +
Le code L4 peut-il endommager l'inverter Daikin SkyAir de manière permanente ? +
